TECHNISCHER PASS

DEUTSCH

D u n s ta b z u g s h a u b e

8

4.9  Schützen Sie das Netzkabel

vor mechanischer und thermischer

Beschädigung.

5. BESCHREIBUNG

DER KÜCHENHAUBEN

5.1 Die

Küchenlüftungshaube

„SLIMLUX IV“ ist ein Abluftreinigungs-

gerät mit Ventilator (Turbine) und mit

einem Aluminiumfettfilter  ausgestattet.

Das Produkt wird in einer einmotorigen

Version mit einer Breite von 500 oder

600 mm aus Kohlenstoffstahlblech her-

gestellt, gefolgt von einer dekorativen

und schützenden Beschichtung mit Pul-

verlacken.

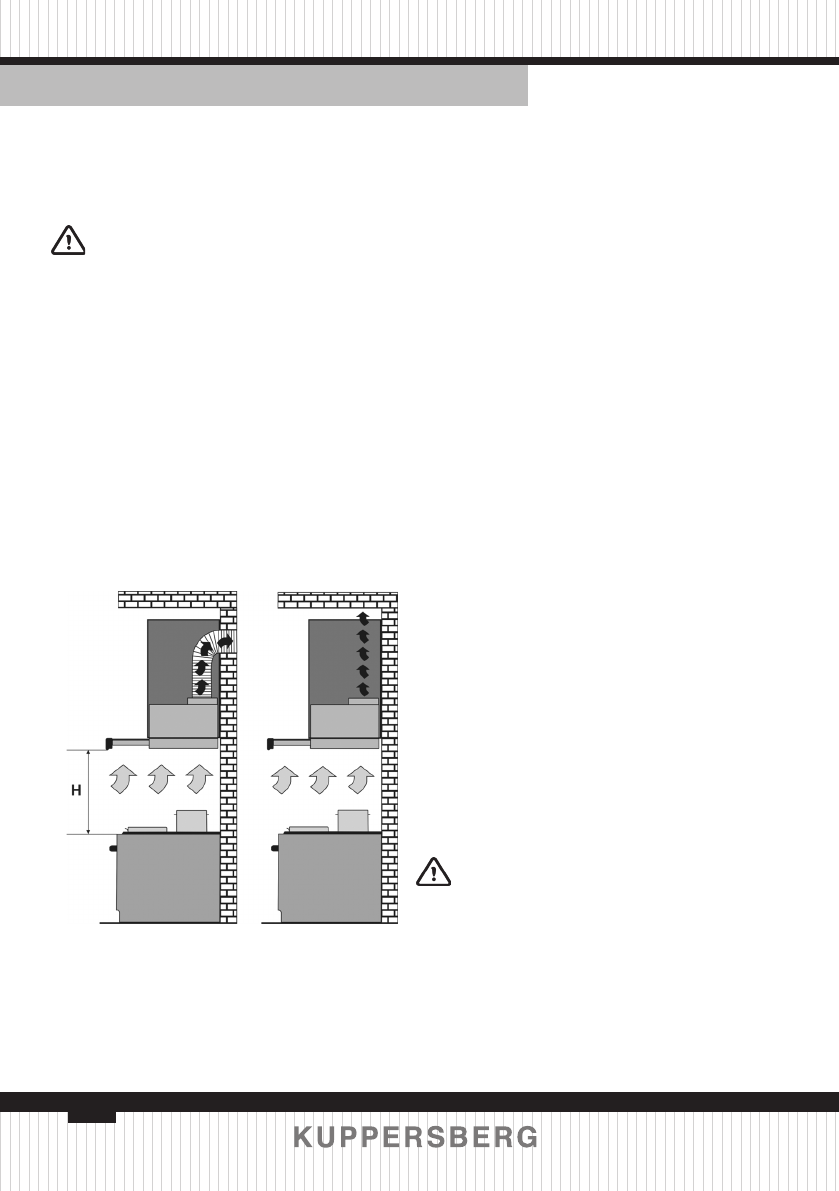

Entfernung H:

•

•  für Elektroherde 65 - 75

für Elektroherde 65 - 75

•

•  für Gasherde 75 - 85cm

für Gasherde 75 - 85cm

Abb.2

5.2  Die Dunstabzugshaube ist vom

Typ „Einfahrbar“ und wird in die Kü-

chenmöbel an der Wand über dem Ofen

eingebaut.

5.3  Je nach Installationsschema ar-

beitet die Haube in zwei Ausführungen

(Abb. 1 / Abb. 2) (siehe auch Abschnitt

1.5):

• im Abluftmodus in den Schornstein

der Küche (Abb. 1);

• im Umluftbetrieb (Abb. 2) (ge-

schlossene kreisförmige Luftzirkulation

in der Küche).

5.4 Die Haube besteht aus folgen-

den Komponenten (Abb. 3 / 3.1):

1 -  Haubengehäuse

2 - Kanaladapter (von Ø150 bis

Ø150)

3 - Erdungskabel (Schutzklasse - I)

4 -  Motorhauben-Betriebsarten-

schalter (Tastatur)

5 - Schiebetafel mit Filter

6 - Ausziehgriff

7 - ein Aluminium-Fettfilter (500/

600 mm - 1 Stk.)

8  -  ein  Aluminium-Fettfilter  (500/

600 mm - 1 Stk.)

9 - Beleuchtungslampen (LED)

6. INSTALLATION

SANLEITUNG

6.1  Dieses Haubenmodell ist unten

im Küchenschrank installiert.

6.2  Nehmen Sie die Haube aus der

Verpackung.
