ПАСПОРТ ТЕХНИЧЕСКОГО ИЗДЕЛИЯ

РУССКИЙ

Вытяжка вентиляционная кухонная

6.5  Разметьте и просверлите

в т. A,

B,  2  отверстия  сверлом  Ø  7мм  глуби

-

ной 40мм.

6.6  Вставьте  дюбели  в  просвер

-

ленные отверстия и вкрутите в

 т. A, B, 4

шурупа ПТГ 4,5х40,

так, чтобы рассто

-

яние между стеной и головкой шурупа

составляла 5мм.

6.7  Повесьте блок турбовентилято

-

ра на шурупах

в опорных точках A, B.

6.8  Установите  на  патрубке  вы

-

тяжки

переходник

воздуховода

(Ø150/Ø120) (при необходимости).

6.9  Установите  телескопический

кожух  дымохода  на  корпусе  вытяжки.

Поднимите  верхнюю  панель  кожуха

с  планкой  под  потолок,  чтобы  он  за

-

крывал воздуховод вентиляции, и раз

-

метьте  по  пазам  планки

2  отверстия

под крепление (точки E, F) (рис.4).

6.10  Просверлите

2  отверстия

Ø7мм,

вставьте в них дюбели и закре

-

пите  планку  шурупами

ПТГ  4,5х40

  к

стене.

6.11  Если  вытяжка  будет  работать

в  режиме  отвода  воздуха  в  дымоход,

смонтируйте  воздуховод  избранного

диаметра  согласно  инструкции,  обе

-

спечив его герметичность.

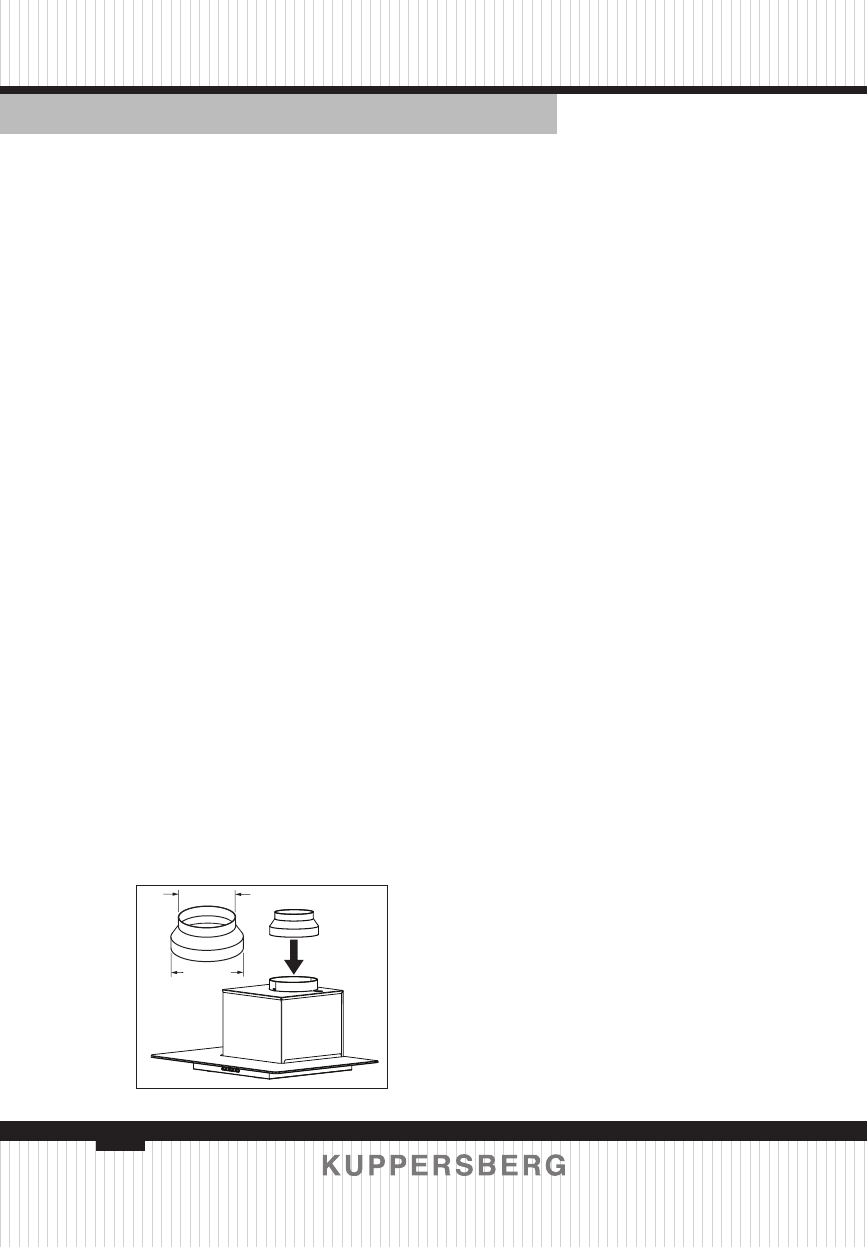

Ø120 мм

Ø150 мм

6.12  Если вытяжка будет работать в

режиме  рециркуляции,  то  воздуховод

не  нужен.  Необходимо  установить  на

Т-образноом  штыре  крышки  турбо

-

вентилятора  угольный  запахопогло

-

щающий  фильтр

(приобретается  до

-

полнительно).

6.13  Установите  внешнюю  панель

кожуха  дымохода  в  пазы  на  корпусе

вытяжки,  а  внутреннюю  –  поднимите

вверх  до  совмещения  отверстий  кре

-

пления с планкой и соедините с боков

2-мя шурупами ПКГ 2,9х9,5 (рис.4).

6.14  Проверьте  надежность  кре

-

пления вытяжки, подведите и подклю

-

чите через розетку шнур к электросе

-

ти.

С  целью  дополнительной  защиты

от  перепадов  напряжения  в  сети  ре

-

комендуем  подключать  вытяжку  че

-

рез  дополнительный  автоматический

переключатель 6А.
