     7

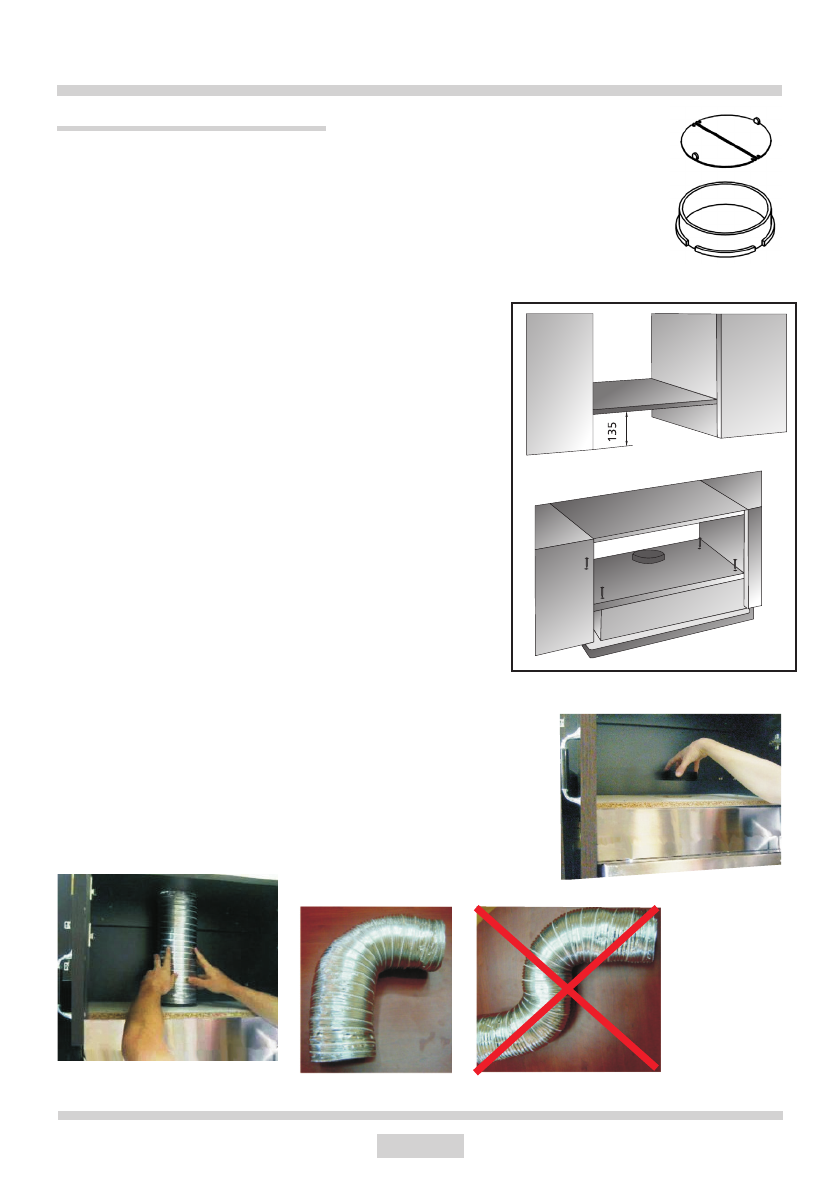

MOнтаЖ

режим отвода воздуха наружу

Если предполагается, что вытяжка будет работать в режиме отвода

воздуха, то необходимо приобрести в специализированном магазине

гибкий или пластиковый шланг с внутренним диаметром 120 мм.

Кухонная вытяжка выбрасывает загрязненный кухонный воздух из

помещения наружу при посредстве специального воздуховода, один

конец которого нужно одеть на переходной фланец (Рис. 2), а второй

конец вывести в вентиляционное отверстие в стене.

Рис.2

Рис.3

Рис.4

Рис.5

Рис.6

Кухонная вытяжка, работающая в режиме отвода

воздуха,

устанавливается следующим образом:

• открыть обе части жироулавливающего фильтра

(Рис.1 поз. 3),

• с помощью шаблона, приложенного к инструкции,

в нижней полке подвесного шкафа вырезать

отверстие диаметром 130 мм под воздуховод,

отводящий отработанный воздух, и просверлить

отверстия под шурупы, крепящие вытяжку (Рис. 3),

• прикрепить вытяжку к шкафу при помощи шурупов,

входящих в монтажный комплект

• Закрепить соединительное кольцо (рис. 2) при

выходном  отверстии  вытяжки (рис. 4)

• надеть один конец воздуховода на переходной

фланец, а второй вывести в вентиляционное

отверстие; если вентиляционное отверстие

располагается над подвесным шкафом, то в

этом случае в верхней части шкафа необходимо

вырезать второе отверстие диаметром 130 мм под

трубу воздуховода.
С целью повышения производительности кухонной

вытяжки воздуховод должен быть как можно короче,

максимальный угол изгиба воздуховода не должен

превышать 90°. На горизонтальных участках труба

воздуховода должна располагаться с небольшим

наклоном (oк. 10%) вверх, чтобы отработанный

воздух можно было вывести без помех наружу.
• установить алюминиевые жироулавливающие

фильтры на место.
