     15

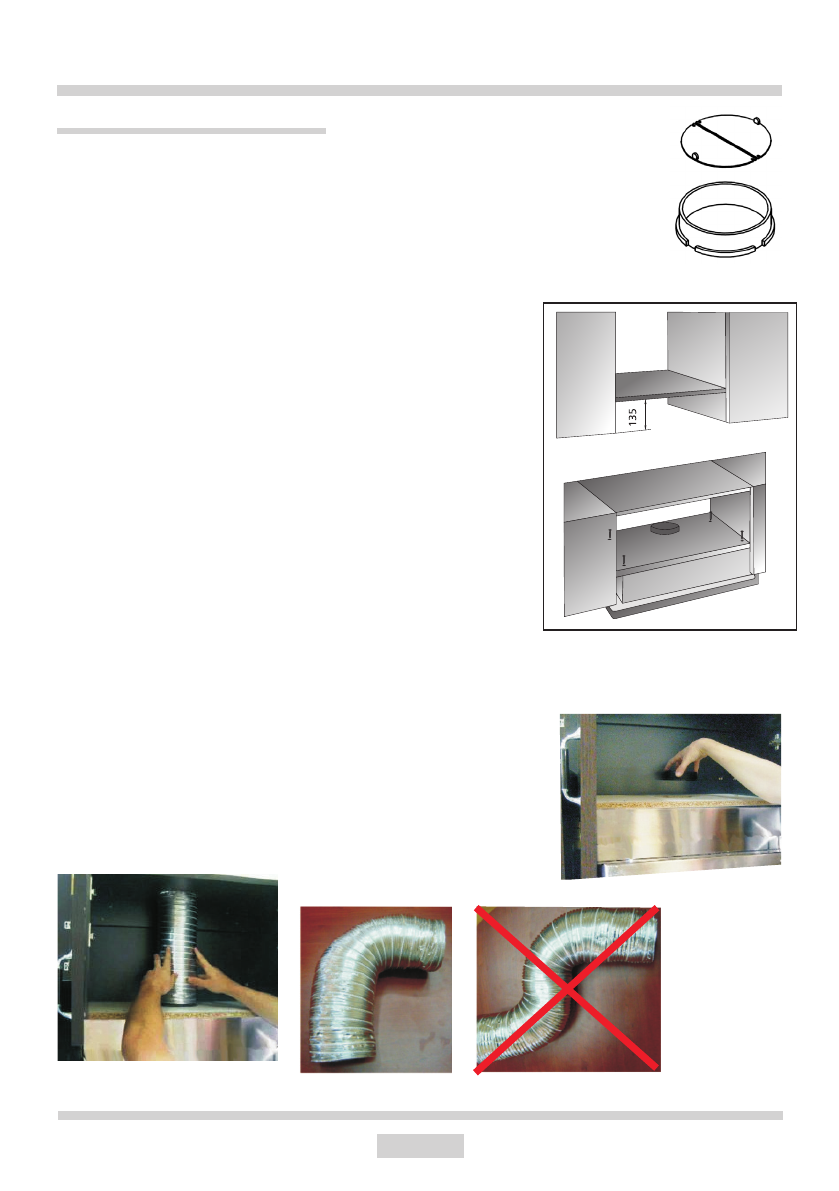

INSTALAREA

Funcţionează şi ca dispozitiv pentru evacuarea aerului

Īn cazul īn care veţi alege această opţiune de funcţionare a

hotei trebuie să achiziţionaţi de la punctul de vânzare ţevi

pentru evacuarea aerului cu  Ø intern de 120 mm

Vaporii care iau naştere în timpul fierberii sunt evacuaţi

către exterior cu ajutorul ţevii care trebuie racordată la inelul

de racordare (Fig. 2), iar celălalt capăt al ţevii trebuie unit cu

orificiul de ventilaţie din perete.
Hota de bucătărie care va fi montată ca dispozitiv de evacu-

are a aerului trebuie montată în felul următor :

• deschideţi ambele părţi ale filtrului pentru grăsime (Fig.1

poz.3),

• folosind şablonul anexat īn raftul inferior al dulapului su-

spendat faceţi un orificiu cu Ø de 130 mm prin care trebuie

să treacă ţeava care evacuează aerul şi, de asemenea,

faceţi orificiile de care veţi avea nevoie pentru fixarea hotei

de bucătărie (Fig. 3)

• fixaţi hota de bucătărie cu ajutorul celor 4 holţ-şuruburi

care se află în setul de montaj,

• fixaţi inelul de racordare (Fig. 2) aproape de orificiul de

evacuare a hotei de bucătărie (Fig. 4).

• faceţi legătura dintre ţeava sistemului de evacuare şi inelul

de racordare şi orificiul de ventilare (Fig. 5, 6);

īn cazul īn care orificiul de ventilare va fi amplasat deasupra

dulapului suspendat atunci trebuie să faceţi un alt orificiu

cu Ø 130 mm īn partea superioară a dulapului prin care va

trece ţeava de evacuare.
Cu scopul de a îmbunătăţi eficienţa hotei de bucătărie,

ţeava de evacuare trebuie să fie cât mai scurtă, unghiul ma-

ximal de îndoire a acesteia nu trebuie să depăşească 90°.

În secţiunile orizontale ţeava trebuie să fie uşor înclinată

(cca. 10%) în sus, pentru a permite ca aerul uzat să fie

evacuat către exterior fără probleme.
• montaţi la loc filtrele de aluminiu pentru grăsime.

Rys.2

Rys.3

Rys.4

Rys.5

Rys.6
