 24

MOнтаЖ

работа като абсорбатор - ( пречиства въздуха с помощта на активен въглен филтър)

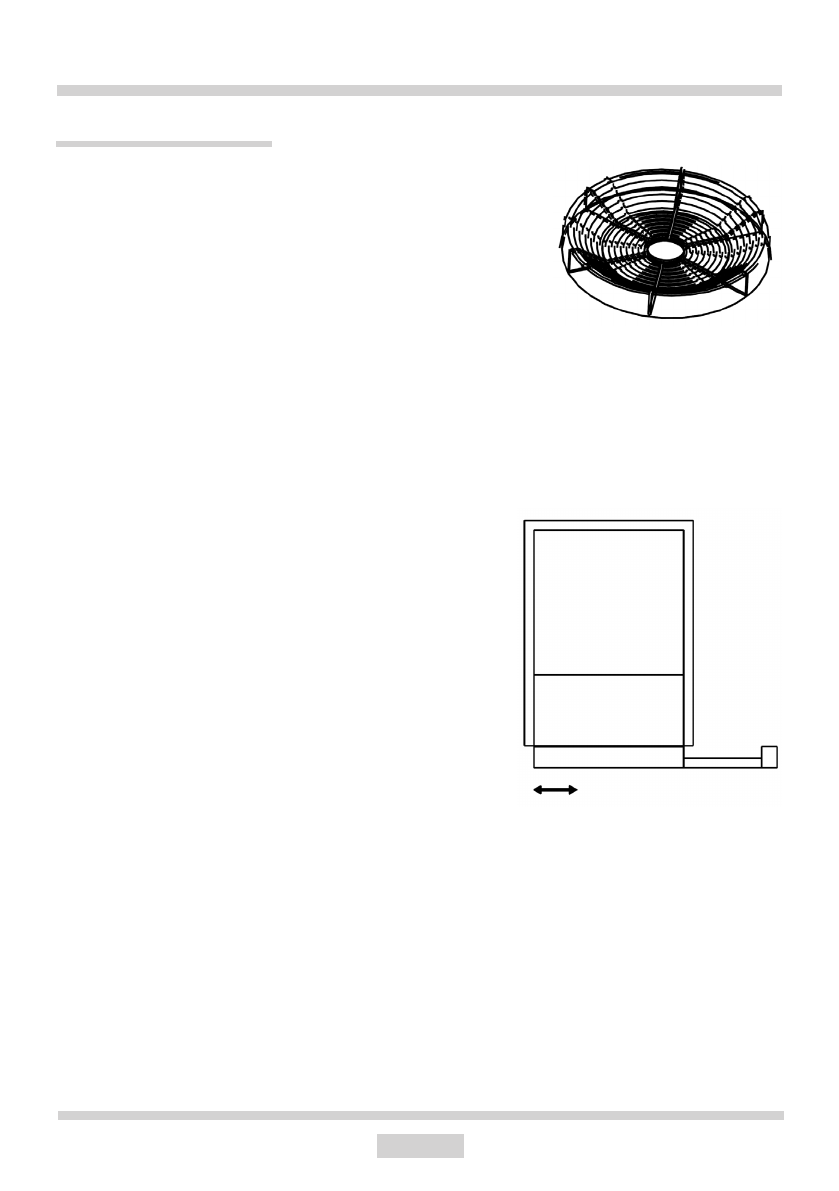

Rys.7

Rys.8

При избиране на тази опция на работа на абсорбатора,

потърсете в мястото на продажбата и купете въглен

филтър (фиг. 7) и тръба за отвеждане на въздуха Ø вътр.

120 mm.

Изпаренията от готвенето се пречистват от филтър активен

въглен, монтиран върху щиковете на решетката на мотора

и отново се въвеждат в помещението на кухнята през

изхода на тръбата в горната част на шкафа. Този вариант

се използва, когато няма възможност за инсталиране на

отвеждаща въздуха тръба.

Този вид абсорбатор се монтира по следния начин:

•отворете двете страни на филтъра за мазнина (фиг.1

точка4),

• използвайки приложения шаблон, на дъното на висящия

шкаф изрежете отвор Ø 130 mm за тръбата отвеждаща

пречистения въздух и пробийте отвори за винтовете

фиксиращи абсорбатора (фиг. 3),

•изрежете също така втори отвор  Ø 130 mm в горната

част на шкафа за тръбата отвеждаща пречистения въздух

отново в кухнята

•монтирайте свързващия пръстен на отвора на изхода от

абсорбатора (фиг. 2),

• Прикрепете абсорбатора на шкафа с помощта на 4 винта,

намиращи се в приложения монтажен комплект

• свържете отвеждащата тръба със свързващия пръстен и

отвора в горната част на шкафа (края на изпускателната

тръба трябва да се намира над стенния шкаф и трябва да

бъде насочен към кухнята, а не към тавана.

• издърпайте напълно предния панел (фиг. 8) и във

вътрешната камера на абсорбатора, прикрепете въгления

филтър на изпъкналите щикове на решетките на входа на

мотора,

•монтирайте отново алуминиевите филтри  за мазнина.
