MOнтаЖ

работа като аспиратор – отвеждащ въздуха

Rys.2

Rys.3

Rys.4

Rys.5

Rys.6

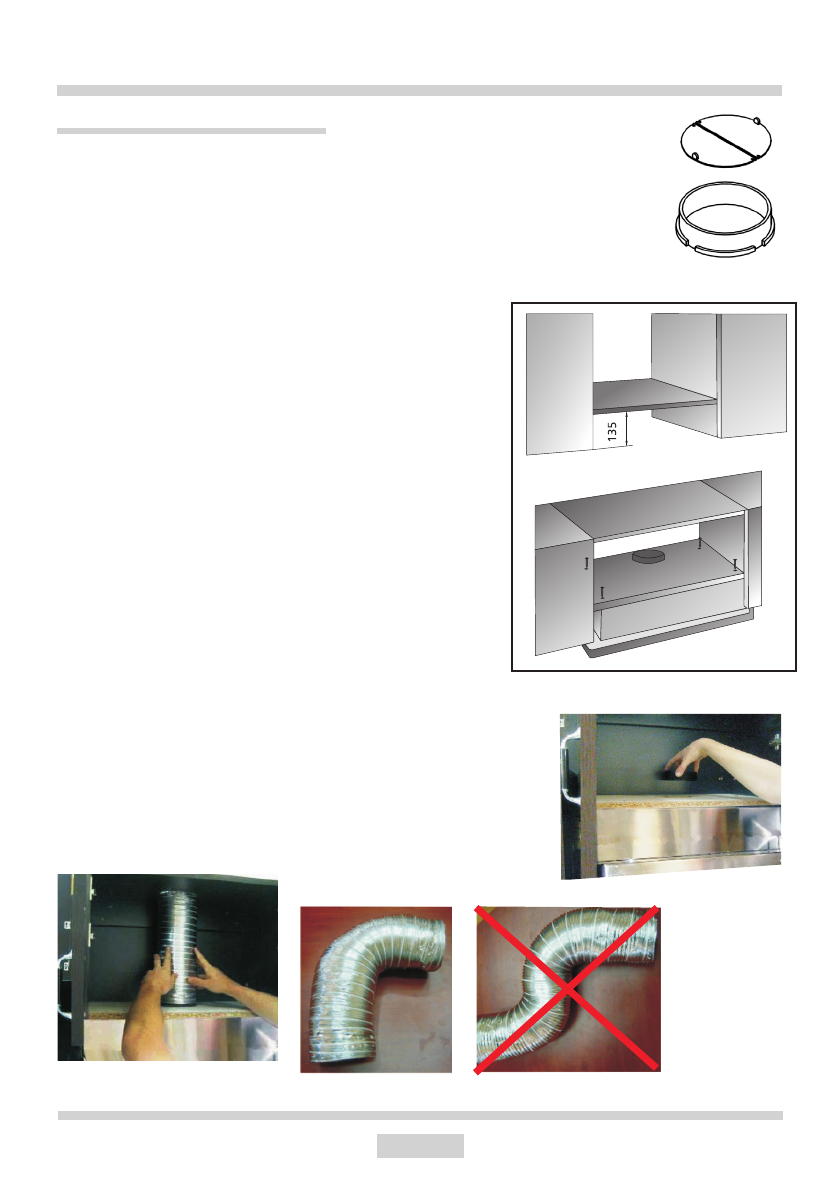

Когато изберете тази опция за работа като

аспиратор, потърсете и купете в мястото на

продажбата тръба Ø вътр. 120 mm.

Изпаренията от готвенето се изхвърлят навън

през тръба, която трябва да бъде инсталирана

към свързващия пръстен (фиг. 2), а другия край

на тръбата - свързан с вентилационния отвор в

стената.
Абсорбатор, работещ като аспиратор извличащ

въздуха се монтира по следния начин:

• отворете двете страни на филтъра за мазнини

(Фиг.1 точка 3),

• използвайки приложения шаблон, на дъното на

висящия шкаф изрежете отвор Ø 130 mm за тръбата

отвеждаща въздуха, и пробийте отвори за винтовете

фиксиращи абсорбатора (фиг. 3)

• Прикрепете абсорбатора към шкафа с 4 винта,

приложени в монтажния комплект,

• Свържете съединителният пръстен (фиг. 2) с

изходящия отвор на абсорбатора (фиг. 4).

• свържете отвеждащата тръба с пръстена и

вентилационния отвор (Фиг. 5, 6);

ако вентилационния отвор се намира над стенния

шкаф, трябва да бъде изрязан втори отвор Ø 130

mm в горната част на шкафа за отвеждащата тръба.
С цел подобряване на ефективността на

абсорбатора, отвеждащата тръба трябва да бъде

възможно най-къса, а максималният ъгъл на

кривината на тръбата не трябва да надвишава 90 °.

В хоризонталните участъци тръбата трябва да бъде

леко наклонена (10%) към върха, за да позволи

на въздуха свободно да излиза и да може да бъде

изхвърлен навън.
• монтирайте отново алуминиевият филтър за

мазнина.
