SvenSk
Innan du ansluter apparaten till elnätet, kontrollera att:
•
Elnätets spänning motsvarar värdena på typskylten inne i spiskåpan.
•
Elsystemet är enligt lag och klarar apparatens belastning (se typskylten med de tekniska
egenskaperna placerad inuti kåpan).
•
Stickkontakten och kabeln, när de väl har anslutits, inte kommer i kontakt med varma
delar med temperaturer över 70°C
•
Nätaggregatet är utrustat med en efektiv och korrekt jordanslutning enligt gällande la-
gar.
•
Uttaget som används för anslutningen är lätt att nå med den installerade utrustningen.
Vissa typer av apparater kan vara försedda med kabel utan stickkontakt. I detta fall skall man
använda en stickkontakt av "normaliserad" typ och tänka på att den gul-gröna ledningen
måste användas för jordanslutningen, den blå ledningen för neutral och den bruna led-
ningen för fas.
Montera en kontakt till nätkabeln som är lämplig för belastningen och anslut den till en
lämplig säkerhetskontakt.
Om en fast apparat inte är utrustad med nätkabel och stickkontakt, eller annan anordning
som garanterar bortkoppling från elnätet, med ett öppningsavstånd på kontakterna som
möjliggör total bortkoppling enligt villkoren i överspänningskategori III, skall anvisningarna
ange att sådana anordningar för bortkoppling måste införlivas i strömförsörjningen i enlig-
het med reglerna för installation.
Den gul/gröna jordkabeln får inte avbrytas av brytaren.
Tillverkaren frånsäger sig allt ansvar om säkerhetsföreskrifterna inte följs.
rökkAnAl
(avsnitt reserverat endast för kvaliicerade installa-
törer av spiskåpan)

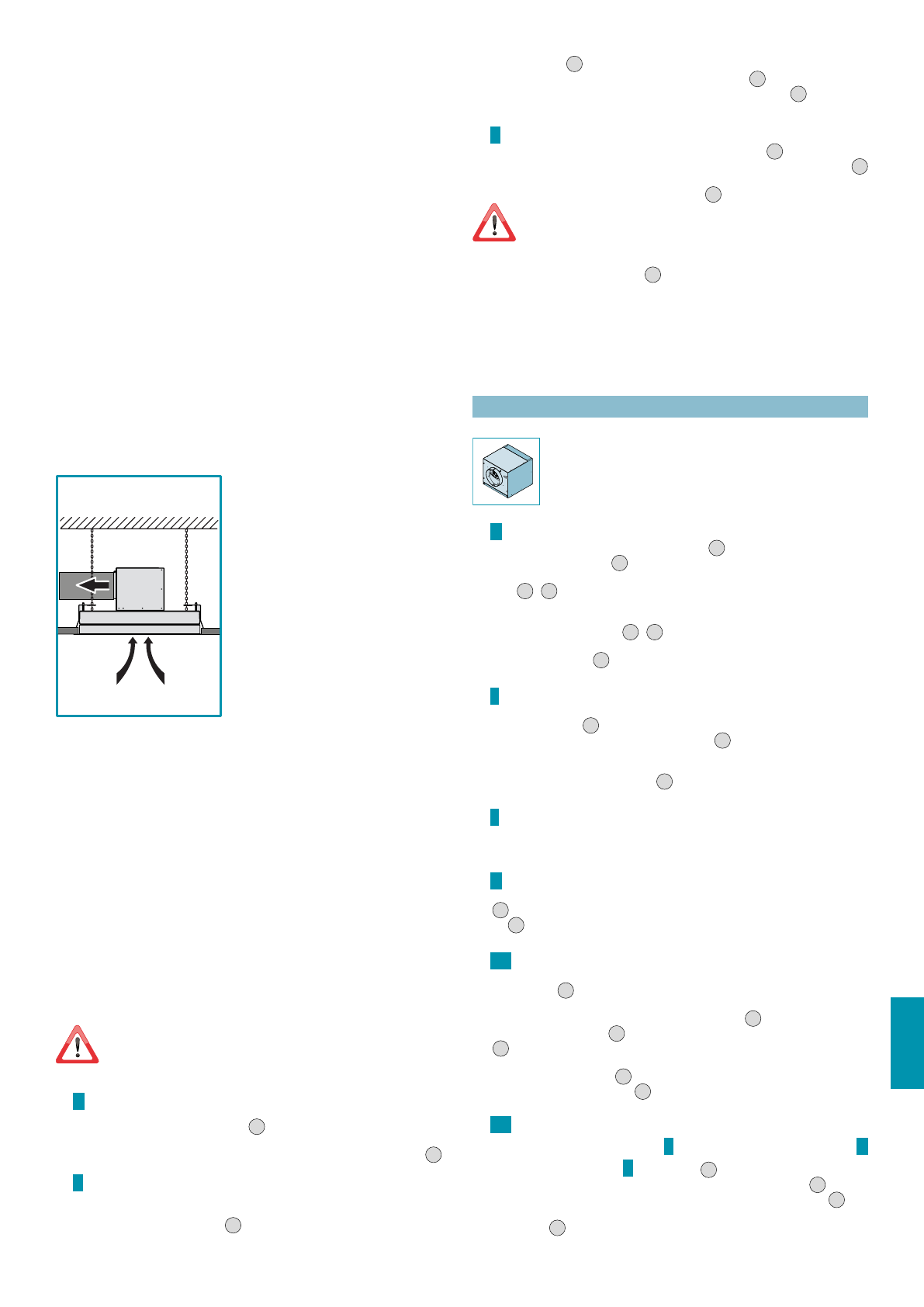

kåpA i verSion meD eXtern evAkUering (UtSUgAnDe)
I denna version förs rök och ånga från köket utom-
hus med hjälp av ett utloppsrör.
Motorns luftuttagsanslutning måste vara ansluten
med ett rör som för rök och ångor till en extern ut-
gång.
Anslut
inte apparaten till kanaler för rök som bil-
das vid förbränning (från pannor, eldstäder osv.)
och respektera gällande lagar om luftutsläpp i
atmosfären.
Utloppsröret för rökgaserna måste ha:
- En diameter eller mått som inte är mindre än kå-
pans anslutning
- En lätt vinkling nedåt (fall) i de horisontella avsnit-
ten för att undvika att, om det skulle skapas kondens,
denna skulle rinna tillbaks ned i kåpan.
- Lägsta möjliga antal kurvor.
- Minsta möjliga längd (långa rör och med olika
kurvor kan minska kåpans utsugningskapacitet och
utlösa vibrationer i backventilen).
Om utloppsröret för rökgaserna passerar genom
kalla lokaler såsom vindar osv. är det möjligt att kondensvatten bildas på grund av plötsliga
temperaturförändringar. I detta fall är det nödvändigt att isolera röret.
Med kåpan levereras en backventil vars funktion är att förhindra luftbyte med utsidan när
kåpan inte är i drift: för ytterligare information läs kapitlet med monteringsinstruktionerna
på sid.
73
.
när kökskåpan används samtidigt med andra apparater som använder gas eller an-
dra bränslen måste rummet ha tillräcklig ventilation enligt gällande lagar.
Undantag för Tyskland: när köksläkten och apparater som matas med annan energi än elektrici-
tet är i drift samtidigt får inte undertrycket i rummet överstiga 4 Pa (4x10-5 bar).
kåpA i verSion meD intern återcirkUlering (filtrerAnDe)
Kåpa som inte har förberetts för montering av aktiva kolilter och därmed inte kan installeras
i version med intern återcirkulering.
monteringSAnviSningAr
(avsnitt reserverat endast för
kvaliicerade installatörer av spiskåpan)
innan man installerar kåpan skall man försäkra sig om att undertaket har
förstärkts på ett lämpligt sätt och att det kan hålla uppe apparaten i total
säkerhet. kåpans vikt, i de olika monteringskonigurationerna, anges i de
datablad som förts in på de första sidorna i det här häftet.
fas
A
sid. 8
•
Gör ett hål i undertaket såsom visas i Fig.
2
(för storleken på hålet se de datablad som
förts in på de första sidorna i det här häftet). Om förstärkningsproiler förbereds inuti
gipsskivorna skall man hålla ett minimiavstånd på 60 mm från hålets omkrets (Fig.
1
).
fas
b
sid. 8
•
Kontrollera att lamellerna (
h
) på skyddsmönstret (
g
) som levereras tillsammans är böjda
på motsatt sida mot den dubbelsidigt självhäftande. Annars skall man böja dem med
lämpligt verktyg (t.ex. en tång) (Fig.
1
).
•
Ta bort ilmen från den dubbelsidiga självhäftning som redan har applicerats på skydds-
mönstret (
g
) (Fig.
2
) och för in det sistnämnda i det hål som gjorts på undertaket ge-
nom att hålla den böjd för att få den att passera smidigt (Fig.
3
). Avsluta åtgärden med
att låta skyddsmönstret (
g
) ansluta sig till undertaket i gipsskivor (Fig.
4
).
fas
c
sid. 9
•
Mät avståndet mellan säkerhetshålen på kåpan (X och Y - Fig.
1
). Markera två borr-
ningspunkter baserade på de uppmätta måtten på
taket i murbruk
(X och Y - Fig.
2
). Borra med en spets på ø9 mm på de markerade punkterna och sätt in de speciella
medföljande expansionspluggarna med ögla (Fig.
3
).
De pluggar som har levererats med kåpan kan endast användas på tak i
murbruk:
Om det blir nödvändigt att haka fast kedjorna i tak i annat material
skall man utvärdera andra fästsystem med hänsyn till väggens hållfasthet och
kåpans vikt (anges i de datablad som förts in på de första sidorna i det här häftet).
•
Fäst skyddskedjorna i öglorna (Fig.
4
). Öglorna kommer senare att fästas vid kåpan
som säkerhetsstöd.
kåpan kan installeras i olika konigurationer, beroende på var man vill placera mo-
torenheten (motorenhet placerad på kåpan eller järrmotorenhet under taket (UrS)
eller externt (Ure)).
följ instruktionerna för önskad installation.
motorenhet plAcerAD på kåpAn
motorenhet (Um) plAcerAD på kåpAn
Motorenheten (
Um
) är kopplad direkt till kåpan.
Den motor som används i motorenheten (
Um
) är standardutrustad med
redan installerad backventil.
fas
D
sid. 10
Avlägsna länsen (FC) som är monterad på kåpan (Fig.
1
) och länsen (FM) som är monte-
rad på motorenheten (UM) (Fig.
2
).
Bestäm riktningen på luftutlödet med hjälp av rotationen på länsen (
fl
) på motorenheten
(
Um
) (Fig.
3A
-
3B
).
För att underlätta eventuella underhållsåtgärder skall man, när läget på länsen (
fl
) har be-
stämts, innan den sistnämnda fästs vid komponenten (
flf
), avlägsna de två fästskruvarna på
elementet (
Sm
) såsom visas i igur
3A
-
3B
.
Motorenheten (
Um
) kan dessutom fästas via kåpan i lera olika lägen för att uppnå önskad
riktning på luftutlödet (Fig.
4
).
fas
e
sid. 11
Kontrollera korrekt placering av elementen sinsemellan (
l
) och (
m
) som utgör stödfästen för
motorenheten (
Um
) (Fig.
1
).
Placera dem eventuellt på den höjd som anges i (Fig.
2
) och blockera dem genom att
verka på de 8 skruvarna (
v1
).
Fäst stödfästena (
l+m
) vid motorenheten (
Um
) med hjälp av de 4 skruvarna (
v2
) med hän-
syn till önskad riktning på luftutlödet (Fig.
3
)
fas
f
sid. 11
Den motor som används i motorenheten (
Um
) är standardutrustad med redan installerad
backventil. Om den inte behövs skall man ta bort den från motorns luftuttagsanslutning.
fas
g
sid. 11
Placera enheten som består av motorenheten (
Um
) och av dess stöd (
l+m
) i undertaket
(Fig.
1
. Var noga med att centrera enheten med hjälp av lamellerna (
h
) på skyddsmönstret
(
g
) (Fig.
2
).
fas
h1
sid. 12
Anslut motorenhetens (
Um
) luftuttagsanslutning till den rörledning (
f
) som anordnats för
externt utlopp (Fig.
1
).
Upprätta den elektriska anslutningen för kåpans strömförsörjning endast efter frånkoppling
av huvudströmbrytaren och i enlighet med gällande lagar (Fig.
2
).
Höj kåpan mot undertaket (Fig.
3
) och låt säkerhetskedjorna passera i kåpans säkerhetshål
(Fig.
4
).
För in kåpan i det tidigare förstärkta undertaket: krokarna (
g
) håller provisoriskt upp kåpan i
undertaket när de öppnar sig (Fig.
5
). Skruva fast alla skruvar (
v3
) så att krokarna öppnas (
g
)
och blockera kåpan i undertaket (Fig.
6
).
fas
h2
sid. 12
Öppna den externa utsugningspanelen (ig.
t
på sid.
20
), ta bort metalliltren (
fm
) (ig.
U
på sid.
20
) och avlägsna kolven (ig.
v
på sid.
20)
(Fig.
1
).
Fäst motorenheten (
Um
) i kåpans kropp med hjälp av de 8 skruvarna (
v5
)(Fig.
2
).
Anslut kontaktdonet (
cm
) för motorenheten (
Um
) till kåpans kontaktdon (
ce
) (Fig.
3
).
Fäst säkerhetskedjorna till kåpan med de medföljande skruvarna (
v4
) och kapa av över-
skottskedjan (Fig.
4
).
