podłączenie należy wykonać zgodnie z obowiązującymi przepisami.
Przed podłączeniem urządzenia do sieci elektrycznej, należy sprawdzić, czy:
•
napięcie sieciowe jest zgodne z danymi na tabliczce wewnątrz okapu.
•
instalacja elektryczna jest zgodna i może wytrzymać obciążenie urządzenia (patrz tablicz-
ka danych technicznych wewnątrz okapu);
•
wtyczka i kabel, po połączeniu, nie stykają się z gorącymi elementami o temperaturze
powyżej 70°C;
•
instalacja zasilająca wyposażona jest w sprawną i prawidłową instalację uziemiającą
zgodnie z obowiązującymi przepisami;
•
gniazdko używane do przyłączenia jest po zainstalowaniu urządzenia łatwo dostępne.
Niektóre rodzaje urządzenia mogą być wyposażone w kabel bez wtyczki. W tym przypadku,
wtyczka, której się będzie używać powinna być "znormalizowana", biorąc pod uwagę fakt, że
żółto-zielony przewód powinien być używany do uziemienia, niebieski przewód do neutral-
nego a przewód brązowy do fazy.
Na kablu zasilającym zainstalować wtyczkę odpowiednią do obciążenia i połączyć ją z odpo-
wiednią wtyczką zabezpieczającą.
Jeżeli urządzenie nie jest wyposażone w kabel zasilający i wtyczkę lub inne urządzenie za-
pewniające podłączenie do sieci, z rozwarciem styków umożliwiającym całkowite odłącze-
nie w warunkach III kategorii przepięcia, instrukcje muszą wskazywać, że takie urządzenia
odłączające należy zaopatrzyć w sieć zasilającą zgodnie z zasadami montażowymi.
Przewód uziemiający żółto-zielony nie może być przedzielony wyłącznikiem.
Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowania się do za-
sad dotyczących bezpieczeństwa.
wylot DymU
(część zastrzeżona wyłącznie dla wykwaliikowa-
nych pracowników, odpowiedzialnych za montaż okapu)

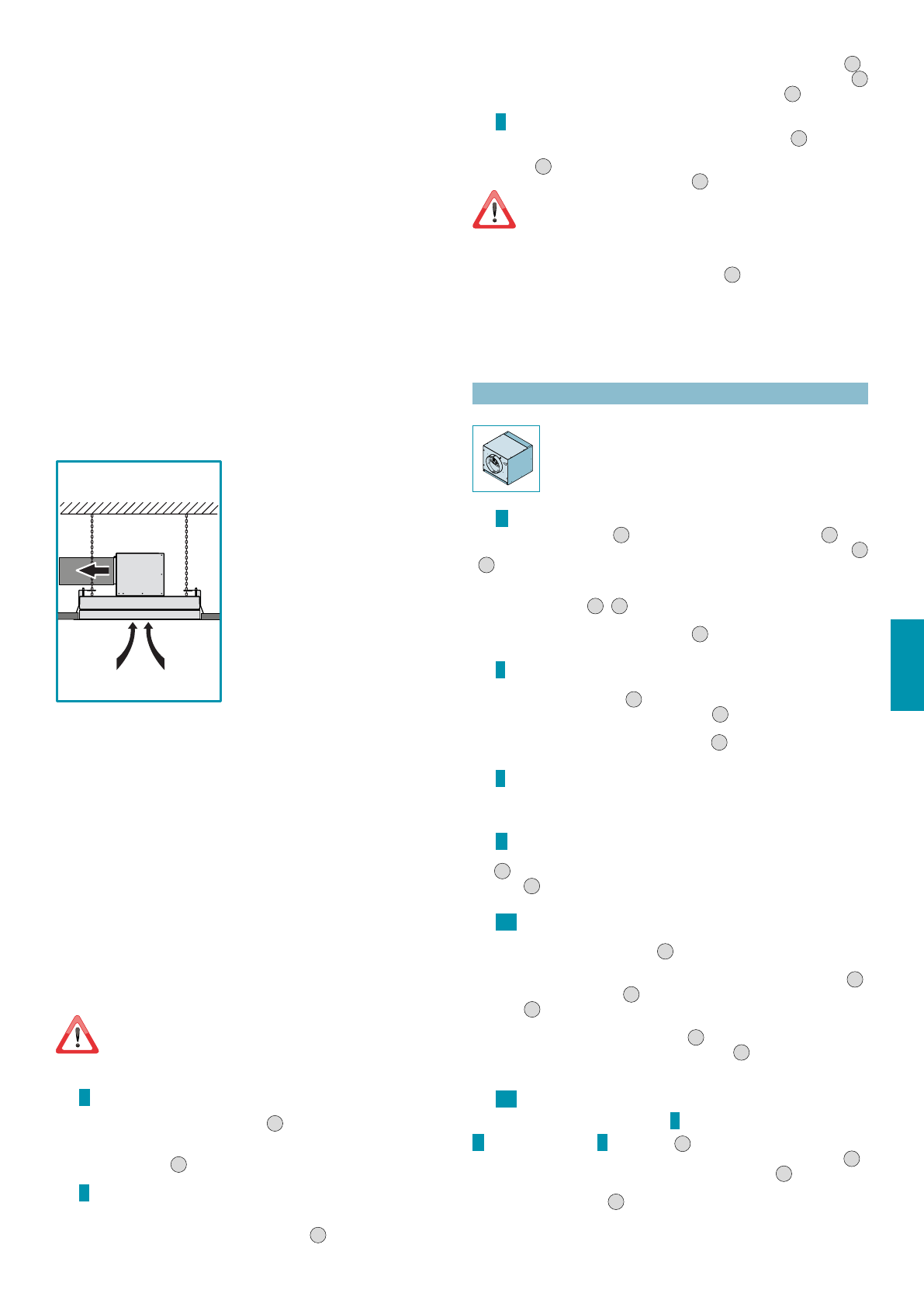

okAp w werSji Z ZewnĘtrZnym USUwAniem (wyciągowy)
W tej wersji, opary i dym z kuchni przeprowadzane
są na zewnątrz przez rurę spustową.
Złączka wylotowa powietrza silnika powinna być
połączona z rurą odprowadzającą dym i opary na
zewnątrz.
nie wolno przyłączać urządzenia do rur wyloto-
wych dymu/spalin wytwarzanych przez spalanie
(np. kotły, kominki itd.) i powinny bezwzględnie
być zgodne z obowiązującymi przepisami w
sprawie wydalania powietrza na zewnątrz.
Rura wylotowa dymu/spalin powinna mieć:
- średnicę lub wymiary nie mniejsze od wymiarów
złączki okapu;
- lekkie pochylenie w dół (spadek) na odcinkach po-
ziomych, aby w razie powstania skroplin, nie spłynęły
one do okapu;
- ograniczoną do minimum liczbę kolanek rurowych;
- minimalną niezbędną długość (rury długie i z wie-
loma kolankami mogą zmniejszyć zdolność zasysa-
nia okapu i wywołać wibracje zaworu zwrotnego).
Jeśli rura wylotowa dymu przechodzi przez niskie temperatury, takie jak strychy itd. może
dojść do wytworzenia skroplin wskutek ewentualnych zmian temperatury. W tym przypadku
należy izolować rurę.
Wraz z okapem dostarczany jest zawór zwrotny, którego zadaniem jest uniemożliwienie
przepływu powietrza na i z zewnątrz, gdy okap jest wyłączony. Dodatkowe informacje za-
mieszczono w rozdziale instrukcji montażu na str.
53
.
gdy okap kuchenny używany jest razem z innymi urządzeniami gazowymi lub na
inne paliwo, zgodnie z obowiązującymi przepisami, pomieszczenie powinno być wy-
posażone w odpowiedni system wentylacyjny.
Dla Niemiec: gdy okap kuchenny i urządzenia zasilane energią nieelektryczną funkcjonują jedno-
cześnie, ujemne ciśnienie w pomieszczeniu nie może przekroczyć 4 Pa (4 x 10-5 barów).
okAp w werSji Z recyrkUlAcją wewnĘtrZną (filtrUjący)
Z uwagi na fakt, że okap nie jest przeznaczony do montażu iltrów z aktywnym węglem, nie
może być instalowany w wersji z recyrkulacją wewnętrzną.
inStrUkcjA montAżU
(część zastrzeżona wyłącznie dla wykwaliikowanych pracowni-
ków, odpowiedzialnych za montaż okapu)
przed zainstalowaniem okapu należy upewnić się, że podsuitka została
odpowiednio wzmocniona i że jest w stanie utrzymać całkowity ciężar
urządzenia: waga okapu w poszczególnych koniguracjach montażowych
została podana w kartach technicznych na pierwszych stronach niniejszej
instrukcji.
faza
A
str. 8
•
Wykonać otwór w podsuitce zgodnie z Rys.
2
(wymiary otworów podano w kartach
technicznych na pierwszych stronach niniejszej instrukcji). Jeśli w płycie gipsowej znaj-
dują się proile wzmacniające, względem obwodu otworu należy zachować minimalną
odległość 60 mm (Rys.
1
).
faza
b
str. 8
•
Sprawdzić, czy skrzydełka (
h
) szablonu ochronnego (
g
) dostarczonego na wyposażeniu
są zagięte po stronie przeciwległej względem strony z klejem. W przeciwnym razie, za-
giąć je odpowiednim narzędziem (np. kleszczami) (Rys.
1
).
•
Zdjąć folię z dwustronnej taśmy klejącej przyklejonej na szablon ochronny (
g
) (Rys.
2
) i
włożyć szablon w otwór w podsuitce, przechylając go dla ułatwienia wsunięcia (Rys.
3
); przykleić szablon ochronny (
g
) do podsuitki z płyty gipsowej (Rys.
4
).
faza
c
str. 9
•
Zmierzyć odległość otworów bezpieczeństwa na okapie (X i Y - Rys.
1
); w oparciu o
dokonane pomiary, zaznaczyć punkty do przewiercenia w ścianie
murowanego suitu
(X i Y - Rys.
2
). Przewiercić wiertłem ø9 mm otwory w zaznaczonych punktach i włożyć
kołki rozporowe z oczkiem z wyposażenia (Rys.
3
).
kołki dostarczone na wyposażeniu okapu można stosować wyłącznie w
murowanych suitach:
jeśli wystąpi konieczność zamocowania łańcuszków na
suitach wykonanych z innych materiałów, należy rozważyć inne systemy moco-
wania, uwzględniając wytrzymałość ściany i wagę okapu (wagę podano w kar-
tach technicznych na pierwszych stronach niniejszej instrukcji).
•
Przymocować łańcuszki bezpieczeństwa do oczek (Rys.
4
). Łańcuszki zostaną następnie
przymocowane do okapu jako wspornik bezpieczeństwa.
okap można instalować w różnych koniguracjach, w zależności od wybranego miej-
sca montażu jednostki silnika (jednostka silnika na okapie, jednostka silnika zdalna
poddachowa (UrS) lub zewnętrzna (Ure).
należy postępować zgodnie z instrukcjami podanymi dla wybranej koniguracji.
jeDnoStkA SilnikA nA okApie
jeDnoStkA SilnikA nA okApie.
Jednostka silnika (
Um
) jest podłączona bezpośrednio do okapu.
Zastosowany w jednostce silnika (
Um
) silnik wyposażono seryjnie w zawór
zwrotny.
faza
D
str. 10
Zdjąć kołnierz (
fc
) z okapu (Rys.
1
) i kołnierz (
fm
) z jednostki silnika (
Um
) (Rys.
2
).
Określić kierunek wylotu powietrza, obracając kołnierz (
fl
) jednostki silnika (
Um
) (Rys.
3A
-
3B
).
Celem ułatwienia ewentualnych prac konserwacyjnych, po wybraniu położenia kołnierza
(
fl
), przed zamontowaniem go na komponencie (
flf
), wyjąć dwie śruby mocujące element
(
Sm
) zgodnie z rysunkami
3A
-
3B
.
Jednostkę silnika (
Um
) można przymocować do okapu w różnych pozycjach, zapewniając uzy-
skanie pożądanego kierunku wylotu powietrza (Rys.
4
).
faza
e
str. 11
Sprawdzić prawidłowe ułożenie komponentów (
l
) i (
m
) stanowiących część listew wsporni-
kowych jednostki silnika (
Um
) (Rys.
1
).
Ewentualnie, ułożyć je na wysokości wskazanej na (Rys.
2
) i przymocować 8 śrubami (
v1
).
Przymocować listwy wspornikowe (
l+m
) do jednostki silnika (
Um
) za pomocą 4 śrub (
v2
)
uwzględniając wybrany kierunek wylotu powietrza (Rys.
3
)
faza
f
str. 11
Zastosowany w jednostce silnika (
Um
) silnik wyposażono seryjnie w zawór zwrotny. Jeśli
zawór nie jest konieczny, wyjąć go ze złączki wylotowej powietrza silnika.
faza
g
str. 11
Umieścić zespół składający się z jednostki silnika (
Um
) i z wsporników (
l+m
) na podsuitce
(Rys.
1
), pamiętając o jego wyśrodkowaniu za pomocą skrzydełek (
h
) szablonu ochronne-
go (
g
) (Rys.
2
).
faza
h1
str. 12
Podłączyć złączkę wylotu powietrza jednostki silnika (
Um
) do przewodu rurowego (
f
) służą-
cego do odprowadzania na zewnątrz (Rys.
1
).
Połączenia elektryczne zasilania okapu można wykonać dopiero po uprzednim wyłączeniu
głównego wyłącznika. Należy postępować zgodnie z obowiązującymi przepisami (Rys.
2
).
Podnieść okap do podsuitki (Rys.
3
) i przełożyć łańcuszki przez otwory bezpieczeństwa
okapu (Rys.
4
).
Włożyć okap do uprzednio wzmocnionej podsuitki: otwarcie zaczepów (
g
) powoduje prowi-
zoryczne podtrzymanie okapu na podsuitce (Rys.
5
). Przykręcić wszystkie śruby (
v3
), aby
otworzyć zaczepy (
g
) i zablokować okap na podsuitce (Rys.
6
).
faza
h2
str. 12
Otworzyć panel zasysania obwodowego (rys.
t
na str.
20
), wyjąć metalowe iltry (
fm
) (rys.
U
na str.
20
) i wyjąć tłok (rys.
v
na str.
20)
(Rys.
1
).
Przymocować jednostkę silnika (
Um
) do obudowy okapu za pomocą 8 śrub (
v5
) (Rys.
2
).
Podłączyć złącze (
cm
) jednostki silnika (
Um
) do złącza okapu (
ce
) (Rys.
3
).
Przymocować łańcuszki bezpieczeństwa do okapu za pomocą śrub (
v4
) z wyposażenia i
odciąć nadmiar łańcuszka (Rys.
4
).
