40

ODPROWADZANIE DYMU

OKAP Z USUWANIEM NA ZEWNĄTRZ (WYCIĄGOWY)

W tej wersji opary i dym są odprowadzane na zewnątrz przez
rurę spustową.
W tym celu złącze wylotowe okapu powinno być podłączone
za pomocą rury do wylotu zewnętrznego.

Rura wylotowa powinna posiadać:
•  średnicę nie mniejszą od złącza okapu.
•  lekkie nachylenie w dół (spadek) na odcinkach poziomych w celu uniknięcia

cofania skroplin do silnika.

•  ograniczoną do minimum liczbę zagięć.
•  minimalną niezbędną długość pozwalającą uniknąć drgań oraz zmniejszenia

wydajności zasysania okapu.

  Jeśli rura przechodzi przez środowisko o niskiej temperaturze, należy ją zaizo-

lować.

  W celu uniknięcia cofania powietrza z zewnątrz, w przypadku silników o wy-

dajności 800m3/h lub większej, występuje zawór zwrotny.

Odstępstwo dla Niemiec:
gdy okap kuchenny i urządzenia zasilane energią nieelektryczną funkcjonują jed-
nocześnie, ujemne ciśnienie w pomieszczeniu nie może przekroczyć 4 Pa (4 x 10-5
barów).

OKAP Z RECYRKULACJĄ WEWNĘTRZNĄ (FILTRUJĄCY)

W tej wersji powietrze przepływa przez filtry z węglem aktyw-
nym w celu oczyszczenia i ponownego wprowadzenia do
środowiska.

Należy sprawdzić, czy filtry na węgiel aktywny umieszczone są
na okapie, w przeciwnym razie należy je założyć zgodnie ze

wskazówkami w instrukcji montażu.

W tej wersji zawór zwrotny nie powinien zostać zamontowany: wymon-

tować go, jeśli występuje na złączu wylotowym powietrza z silnika.

INSTRUKCJA MONTAŻU

część zastrzeżona wyłącznie dla personelu wykwalifikowanego

Okap może być instalowany w różnych konfiguracjach.

Podstawowe fazy montażu wyglądają podobnie dla wszystkich typów in-

stalacji, natomiast dla każdego rodzaju podkreślono specjalne operacje,

jakie należy wykonać.

 FUNKCJONOWANIE

KIEDY WŁĄCZYĆ OKAP?

Okap należy włączyć co najmniej jedną minutę przed rozpoczęciem gotowania,
aby przetransportować dym i opary w kierunku powierzchni zasysania.
Po zakończeniu gotowania pozostawić okap do momentu, gdy wszystkie opary
i zapachy zostaną całkowicie zassane. Za pomocą funkcji timera można ustawić
automatyczne wyłączenie okapu po 15 minutach pracy.

JAKĄ PRĘDKOŚĆ WYBRAĆ?

I prędkość:

zapewnia oczyszczone powietrze przy niskim poborze energii elek-

trycznej.

II prędkość:

normalne warunki użytkowania.

III prędkość:

w przypadku obecności silnych zapachów i oparów.

IV prędkość:

szybkie usuwanie zapachów i oparów.

KIEDY OCZYŚCIĆ LUB WYMIENIĆ FILTRY?

Filtry metalowe powinny być myte co 30 godzin użytkowania.
Filtry z węglem aktywnym powinny być wymieniane co 3-4 miesiące, zależnie
od częstotliwości użytkowania okapu.
W celu zapoznania się z innymi szczegółami patrz rozdział

„KONSERWACJA”

.

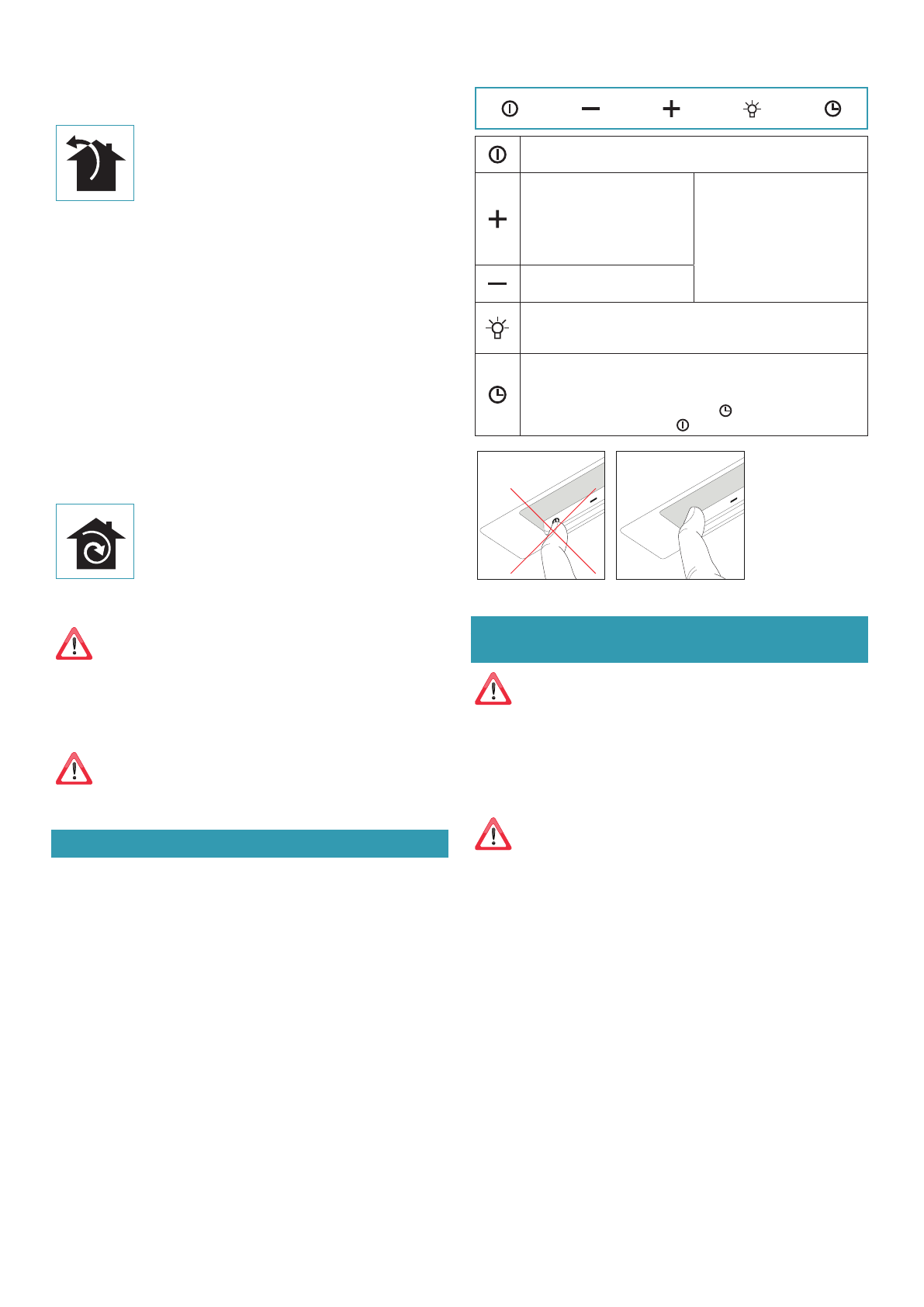

ZESTAW PRZYCISKÓW TOUCH

Silnik ON/OFF

Przy uruchomieniu urządzenie pracuje z prędkością 1.

Zwiększenie prędkości od 1

do 4

Prędkość 4 jest aktywna tylko
przez 7 minut, po czym urucho-
miona zostaje prędkość 3.

Prędkości są oznaczone kolora-
mi:
1.: Zielony
2.: Niebieski
3.: Fuchsia
4.: Czerwony (Miga)

Zmniejszenie prędkości od 4

do 1

Włączenie/wyłączenie światła

Krótki impuls:

włączanie i wyłączanie światła

Długi impuls:

zmiana odcienia światła od 2700K-5600K

TIMER

 (czerwona kontrolka LED miga)

Automatyczne wyłączenie po 15 minutach.
Funkcja ulega dezaktywacji jeśli:
- ponownie wciśnie się przycisk TIMER ( ).
- wciśnie się przycisk ON/OFF ( ).

 KORZYSTANIE Z SYSTEMU ZDALNEGO STEROWANIA

 (OPCJA) (TYLKO 230V 50/60Hz)

UWAGA!

Tylko w wyjątkowych przypadkach okap może zostać dostosowany do
sterowania radiowego. Przekształcenie obejmuje wymianę płyty sterują-

cej silnika, dlatego może być wykonywane wyłącznie przez wykwalifikowanego
technika.

Wraz ze zdalnym sterowaniem należy kupić płytę 105070062.

Płytę sterującą silnika zainstalowaną na standardowym okapie należy zastąpić
płytą 10507

OSTRZEŻENIA!:

Umieścić okap z dala od źródeł fal magnetycznych (np. kuchenek mikro-

falowych), które mogą zakłócić działanie pilota i układu elektronicznego

okapu.

Maksymalna odległość działania systemu wynosi 5 metrów i ewentualnie może

być mniejsza w przypadku obecności zakłóceń elektromagnetycznych.

System zdalnego sterowania pracuje z częstotliwością 433,92MHz.

System zdalnego sterowania składa się z dwóch części:

- odbiornika wbudowanego w okap;

- nadajnika (pilota) pokazanego na rysunku.
