21

DEUT

SCH

•  der Stecker und das Kabel nicht mit heißen Komponenten mit Temperaturen

über 70 °C in Berührung kommen;

•  die Versorgungsanlage mit einer wirksamen und gemäß den geltenden Nor-

men ausgeführten Erdung verbunden ist;

•  die für den Anschluss verwendete Steckdose gut erreichbar ist, wenn die Ab-

zugshaube installiert ist.

Bei:
•  mit einem Kabel ohne Stecker ausgestatteten Geräten: muss der zu verwen-

dende Stecker ein genormter Stecker sein. Die Kabel müssen wie folgt an-
geschlossen werden: Das gelb-grüne Kabel für die Erdung, das blaue Kabel
für den Nullleiter und das braune für die Phase. Der Stecker muss an einer
geeigneten Sicherheitssteckdose angeschlossen werden.

•  einem fest montierten Gerät, das über kein Versorgungskabel oder eine

andere Vorrichtung zur Trennung vom Stromnetz mit einer derartigen Öff-
nungsdistanz der Kontakte verfügt, dass die vollständige Trennung zu den
Bedingungen der Überspannungskategorie III erfolgt.

  Diese Trennvorrichtungen müssen gemäß den Installationsnormen am Ver-

sorgungsnetz installiert werden.

Der grün/gelbe Erdungsdraht darf nicht vom Schalter unterbrochen werden.
Der Hersteller lehnt jede Haftung ab, falls die Sicherheitsnormen nicht einge-
halten werden.

RAUCHABZUG

ABZUGSHAUBE IN VERSION AUSSENABLUFT (ABLUFTVERSION)

Bei dieser Ausführung werden die Dämpfe über ein Abzugs-
rohr nach außen abgeleitet.
Deshalb muss der Anschluss der Haube für den Abzug mit ei-
nem Rohr an einem externen Abzug angeschlossen werden.

Das Abzugsrohr muss:
•  einen größeren Durchmesser als der Abzugshaubenanschluss haben.
•  in den horizontalen Abschnitten eine leichte Neigung nach unten aufweisen

(Gefälle), um zu verhindern, dass das entstehende Kondenswasser in die Ab-
zugshaube zurückfließt.

•  so wenig Kurven wie möglich aufweisen.
•  so kurz wie möglich sein, um Vibrationen zu vermeiden, und um zu verhin-

dern, dass die Abzugsleistung der Haube reduziert wird.

  Wenn die Rohrleitung durch kalte Räume verläuft, muss sie isoliert werden.
  Um ein Rückströmen der Luft von Außen zu vermeiden, verfügen Abzugshau-

ben mit Motoren zu 800m3/h oder mehr, über ein Rückschlagventil.

Abweichungen für Deutschland:
Wenn die Herdabzugshaube gleichzeitig mit Geräten betrieben wird, die mit einer
anderen Energie als elektrischem Strom betrieben werden, darf der negative Druck im
Raum 4 Pa nicht überschreiten (4 x 10-5 bar)

.

ABZUGSHAUBE IN VERSION INNENUMLUFT (FILTRIEREND)

In dieser Ausführung strömt die Luft durch die Aktivkohlefil-
ter, wo sie gereinigt wird, und wird anschließend in den Raum
zurückgeleitet.

Kontrollieren, dass die Aktivkohlefilter in der Abzugshaube an-
gebracht sind, andernfalls müssen sie angebracht werden, wie

in der Montageanleitung angeführt.

In dieser Ausführung darf das Rückschlagventil nicht montiert werden.
Sollte es dennoch am Anschluss für den Luftabzug des Motors vorhan-
den sein, muss es entfernt werden

.

MONTAGEANLEITUNG

Dieser Abschnitt ist ausschließlich qualifiziertem Personal vorbehalten

Die Abzugshaube kann in verschiedenen Konfigurationen installiert wer-

den: Die allgemeinen Montagephasen gelten für alle Installationen; befol-

gen Sie dagegen die entsprechenden Phasen der gewünschten Installati-

on, wo dies extra angegeben wird.

 BETRIEB

WANN MUSS DIE ABZUGSHAUBE EINGESCHALTET WERDEN?

Die Abzugshaube mindestens eine Minute vor Beginn des Kochvorgangs ein-
schalten. Dadurch wird ein Luftstrom erzeugt, der den Rauch und die Dämpfe
zur Absaugfläche hin befördert.
Nach Abschluss des Kochvorgangs die Abzugshaube noch so lange laufen las-
sen, bis alle Dämpfe und Gerüche abgesaugt sind. Es besteht eventuell auch
die Möglichkeit, mit Hilfe der Timer-Funktion die automatische Abschaltung der
Abzugshaube nach 15 Minuten Betrieb einzustellen.

WELCHE GESCHWINDIGKEITSSTUFE SOLL GEWÄHLT WERDEN?

Geschwindigkeit 1:

Hält die Luft bei geringem Stromverbrauch rein.

Geschwindigkeit 2:

 Wird für normale Bedingungen verwendet.

Geschwindigkeit 3:

Wird bei Vorhandensein von starken Gerüchen oder Dämp-

fen verwendet.

Geschwindigkeit 4:

 Wird für eine schnelle Beseitigung von Gerüchen oder

Dämpfen verwendet.

WANN MÜSSEN DIE FILTER GEREINIGT ODER AUSGETAUSCHT WERDEN?

Die Metallfilter müssen jeweils nach 30 Betriebsstunden gereinigt werden.
Die Aktivkohlefilter müssen im Durchschnitt alle 3-4 Monate, je nachdem, wie
oft die Abzugshaube verwendet wird, ausgetauscht werden.
Für weitere Details siehe Kapitel

 “WARTUNG”

.

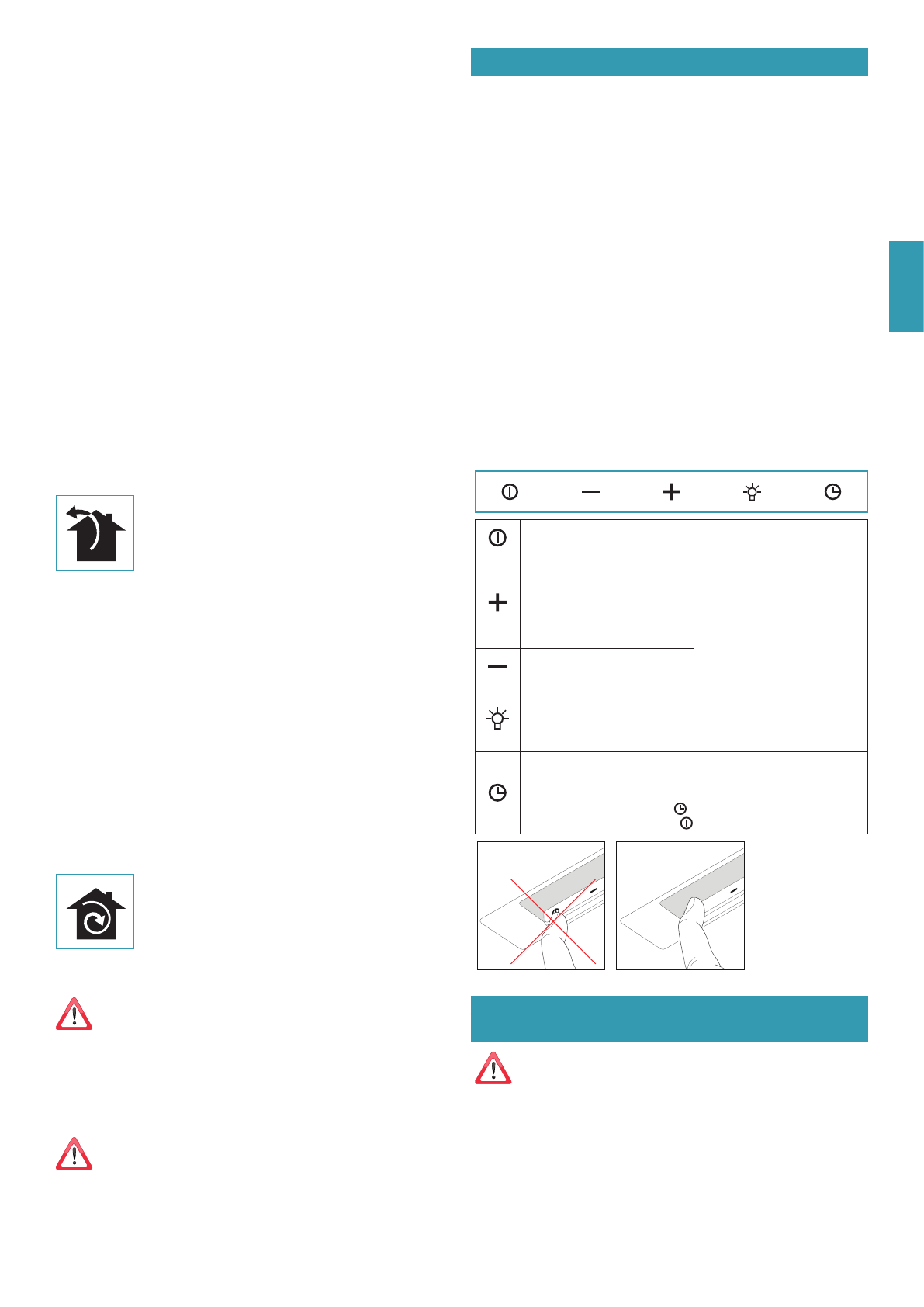

TOUCH-DRUCKKNOPFTAFEL

Motor ON/OFF

Der Start erfolgt mit der Geschwindigkeit 1.

Erhöhung der Geschwindig-

keit von 1 bis 4

Die Geschwindigkeit 4 ist nur für
7 Minuten aktiviert, dann wird
die Geschwindigkeit 3 aktiviert.

Die Geschwindigkeiten werden
durch Farbe angezeigt:
1.: Grün
2.: Blau
3.: Fuchsia
4.: Rot (blinkend)

Drosselung der Geschwindig-

keit von 4 bis 1

Einschalten / Ausschalten des Lichts

Kurzer Impuls:

Ein- und Ausschalten des Lichts

Langer Impuls:

 Regulierung der Farbtemperatur des Lichts von

2700K-5600K

TIMER

 (rote blinkende LED)

Selbstausschaltung nach 15 Minuten
Die Funktion wird deaktiviert wenn:
- man erneut die Taste TIMER ( ) drückt.
- wenn man die Taste ON/OFF ( ) drückt.

 GEBRAUCH DER FERNBEDIENUNG

(OPTIONAL)

 (NUR 230V 50/60Hz)

ACHTUNG!

Nur in Ausnahmefällen kann die Haube für die Fernbedienung um-
gerüstet werden. Für den Umbau muss die Steuerplatine des Motors

ausgewechselt werden; er darf daher nur von qualifiziertem Fachpersonal dur-
chgeführt werden.

Zusammen mit der Fernbedienung muss die Karte 105070062 erworben

werden.

Die serienmäßig an der Haube installierte Motorsteuerplatine muss durch die
Karte 105070062 ersetzt werden.
