26

ELEKTRISCHER ANSCHLUSS

(Dieser Abschnitt ist ausschließlich qualiiziertem Personal vorbehalten)

Vor sämtlichen Eingrifen an der Abzugshaube muss das Gerät vom Stromnetz ge-

trennt werden.
Sicherstellen, dass die Elektrokabel in der Abzugshaube nicht abgeschnitten oder
getrennt werden:

Andernfalls muss das nächstgelegene Kundendienstzentrum kontaktiert werden.
Für die elektrischen Anschlüsse qualiiziertes Personal beauftragen.
Der Anschluss muss in Übereinstimmung mit der geltenden Gesetzgebung ausgeführt wer-
den.

Bevor das Gerät ans Stromnetz angeschlossen wird, muss geprüft werden, dass:

П  die Netzspannung jener der Daten auf dem Typenschild in der Abzugshaube entspricht;
П  die elektrische Anlage den gesetzlichen Vorschriften entspricht und für die Belastung des Geräts

geeignet ist (siehe Kenndaten in der Abzugshaube);

П  der Stecker und das Kabel nicht mit heiвen Komponenten mit Temperaturen über 70 мC in Berüh

-

rung kommen;

П  die  Versorgungsanlage  mit  einer  wirksamen  und  gemäв  den  geltenden  Normen  ausgeführten

Erdung verbunden ist;

П  die für den Anschluss verwendete Steckdose gut erreichbar ist, wenn die Abzugshaube installiert

ist.

Bei:

П  mit  einem  Kabel  ohne  Stecker  ausgestatteten  Geräten:  muss  der  zu  verwendende  Stecker  ein

genormter Stecker sein. Die Kabel müssen wie folgt angeschlossen werden: Das gelb-grüne Kabel
für die Erdung, das blaue Kabel für den Nullleiter und das braune für die Phase. Der Stecker muss
an einer geeigneten Sicherheitssteckdose angeschlossen werden.

П  einem  fest  montierten  Gerät,  das  über  kein Versorgungskabel  oder  eine  andere Vorrichtung  zur

Trennung vom Stromnetz mit einer derartigen Öfnungsdistanz der Kontakte verfügt, dass die
vollständige Trennung zu den Bedingungen der Überspannungskategorie III erfolgt.

Diese Trennvorrichtungen müssen gemäß den Installationsnormen am Versorgungsnetz installiert
werden.

Der grün/gelbe Erdungsdraht darf nicht vom Schalter unterbrochen werden.
Der Hersteller lehnt jede Haftung ab, falls die Sicherheitsnormen nicht eingehalten werden.

RAUCHABZUG

ABZUGSHAUBE IN VERSION AUSSENABLUFT (ABLUFTVERSION)

Bei dieser Ausführung werden die Dämpfe über ein Abzugsrohr nach außen
abgeleitet.
Deshalb muss der Anschluss der Haube für den Abzug mit einem Rohr an ei-
nem externen Abzug angeschlossen werden.

Das Abzugsrohr muss:

П  einen gröвeren Durchmesser als der Abzugshaubenanschluss haben.
П  in den horizontalen Abschnitten eine leichte Neigung nach unten aufweisen (Gefälle), um zu ver

-

hindern, dass das entstehende Kondenswasser in die Abzugshaube zurückließt.

П  so wenig Kurven wie möglich aufweisen.

П  so kurz wie möglich sein, um Vibrationen zu vermeiden, und um zu verhindern, dass die Abzugs

-

leistung der Haube reduziert wird.

  Wenn die Rohrleitung durch kalte Räume verläuft, muss sie isoliert werden.
  Um ein Rückströmen der Luft von Außen zu vermeiden, verfügen Abzugshauben mit Motoren zu

800m

3

/h oder mehr, über ein Rückschlagventil.

Abweichungen für Deutschland:
Wenn die Herdabzugshaube gleichzeitig mit Geräten betrieben wird, die mit einer anderen Energie als elek-
trischem Strom betrieben werden, darf der negative Druck im Raum 4 Pa nicht überschreiten (4 x 10-5 bar).

ABZUGSHAUBE IN VERSION INNENUMLUFT (FILTRIEREND)

In dieser Ausführung strömt die Luft durch die Aktivkohleilter, wo sie gereinigt
wird, und wird anschließend in den Raum zurückgeleitet.

Kontrollieren, dass die Aktivkohleilter in der Abzugshaube angebracht sind,
andernfalls müssen sie angebracht werden, wie in der Montageanleitung an-
geführt.

In dieser Ausführung darf das Rückschlagventil nicht montiert werden. Sollte es dennoch
am Anschluss für den Luftabzug des Motors vorhanden sein, muss es entfernt werden.

MONTAGEANLEITUNG

Dieser Abschnitt ist ausschließlich qualiiziertem Personal vorbehalten

Die Abzugshaube kann in verschiedenen Konigurationen installiert werden:
Die allgemeinen Montagephasen gelten für alle Installationen; befolgen Sie dage-
gen die entsprechenden Phasen der gewünschten Installation, wo dies extra ange-
geben wird.

BETRIEB

WANN MUSS DIE ABZUGSHAUBE EINGESCHALTET WERDEN?

Die Abzugshaube mindestens eine Minute vor Beginn des Kochvorgangs einschalten. Dadurch wird
ein Luftstrom erzeugt, der den Rauch und die Dämpfe zur Absaugläche hin befördert.
Nach Abschluss des Kochvorgangs die Abzugshaube noch so lange laufen lassen, bis alle Dämpfe und
Gerüche abgesaugt sind. Es besteht eventuell auch die Möglichkeit, mit Hilfe der Timer-Funktion die
automatische Abschaltung der Abzugshaube nach 15 Minuten Betrieb einzustellen.

WELCHE GESCHWINDIGKEITSSTUFE SOLL GEWÄHLT WERDEN?

Geschwindigkeit 1:

 Hält die Luft bei geringem Stromverbrauch rein.

Geschwindigkeit 2:

 Wird für normale Bedingungen verwendet.

Geschwindigkeit 3:

 Wird bei Vorhandensein von starken Gerüchen oder Dämpfen verwendet.

Geschwindigkeit 4:

Wird für eine schnelle Beseitigung von Gerüchen oder Dämpfen verwendet.

WANN MÜSSEN DIE FILTER GEREINIGT ODER AUSGETAUSCHT WERDEN?

Die Metallilter müssen jeweils nach 30 Betriebsstunden gereinigt werden.
Die Aktivkohleilter müssen im Durchschnitt alle 3-4 Monate, je nachdem, wie oft die Abzugshaube
verwendet wird, ausgetauscht werden.
Für weitere Details siehe Kapitel

“WARTUNG”.

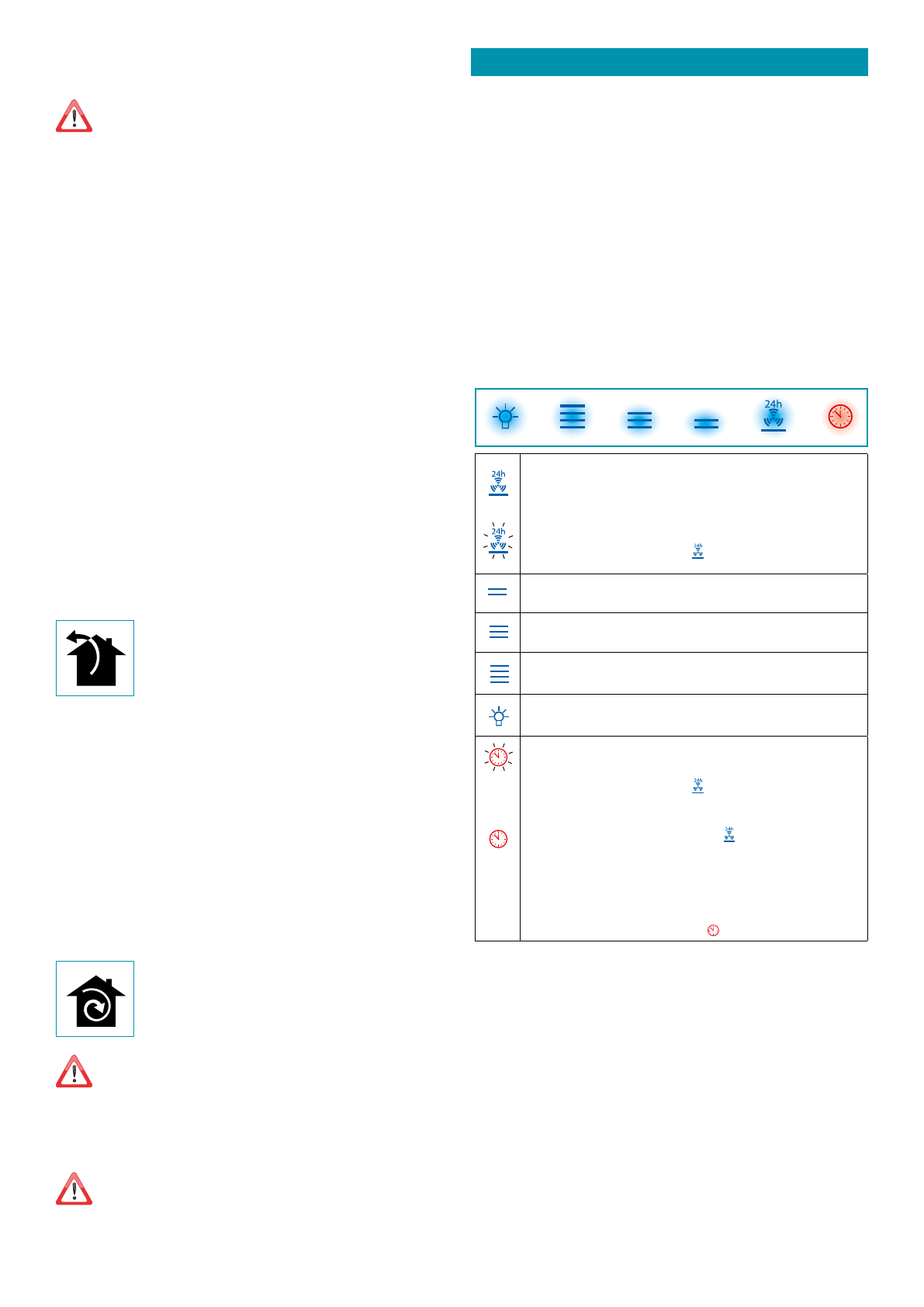

TOUCH-DRUCKKNOPFTAFEL

ON

/OFF (LED dauerhaft)

Ein-/Ausschaltung des Motors und Vel1.

ON/OFF (

blinkende LED

)

Bei Druck von mehr als 3 Sekunden aktiviert sich der Betriebszyklus von 24 h
(1h ON -> 3h OFF -> 1h ON). Die Funktion wird deaktiviert, wenn:
- Der Motor ausgeschaltet wird ( Taste

 ).

- Nach 24h

Aktivierung Geschwindigkeit 2

Aktivierung Geschwindigkeit 3

Aktivierung Geschwindigkeit 4 nur für einige Minuten,

dann wird die

Geschwindigkeit 3 aktiviert.

Einschalten / Ausschalten des Lichts

TIMER

(rote blinkende LED)

Selbstausschaltung nach 15 Minuten
Die Funktion wird deaktiviert (rote LED ausgeschaltet), wenn:
- Der Motor ausgeschaltet wird ( Taste

 ).

- Die Geschwindigkeit geändert wird.

Bei geöfneter Haube::

ALARM FILTER

(rote LED dauerhaft mit (

 ) of )

Wartung der Fettilter nach ungefähr 30 Betriebsstunden.
3 Sekunden lang drücken, um den Zähler auf Null zu stellen.

Bei geschlossener Haube::

Bei einer Betätigung von mehr als 3 Sekunden öfnet sich die Haube für die

Wartung..

Keine aktive Steuerung.

Zum erneuten Schließen der Haube den (

) 3 Sekunden betätigen.
