  Achtung
  D i e s e s   G e r ä t   w i r d   i n   U m l u f t v e r s i o n

g e l i e f e r t .   D a h e r   m u s s   z u n ä c h s t   d e r
Kohlefilter ausgebaut werden.

2 / INSTALLATION DES GERÄTS

DE

Tipp

Z u r   O p t i m i e r u n g   d e s   G e r ä t e b e t r i e b s

e m p f e h l e n   w i r   d e n   A n s c h l u s s   a n   e i n
L e i t u n g s r o h r   m i t   D u r c h m e s s e r   1 5 0   m m
(nicht mitgeliefert). Zahl der Rohrbögen und
L ä n g e   d e r   L e i t u n g   s o   w e i t   w i e   m ö g l i c h
b e g r e n z e n .   W e n n   d i e   A b z u g s h a u b e   i n
A b l u f t v e r s i o n   b e t r i e b e n   w i r d ,   m u s s
g l e i c h z e i t i g   f ü r   e i n e   a u s r e i c h e n d e
F r i s c h l u f t z u f u h r   g e s o r g t   w e r d e n ,   u m   z u
vermeiden, dass der Luftdruck im Raum zu
stark absinkt.

•

Umluftversion

- Das Gerät in den Ausschnitt eingefügen (Abb. 3).
-   E i n   L u f t a b z u g s l o c h   o b e r h a l b   d e s
Hängeschrankes vorbereiten.
- Die im Gerät 2 Schrauben anziehen (Abb. 5) bis
das Teil auf der Hinterseite des
Hänßeschranks haftet. Die beiden Schrauben
nicht forcieren, damit die Metallbügel in der richtigen
Position bleiben.
-   E i n e n   S c h l a u c h   ( n i c h t   m i t g e l i e f e r t )   a m
Luftausgang des Gerätes bis oberhalb des
Hängeschranks anschließen.
- Nun kann das Gerät an die Stromversorgung
angeschlossen werden.

•

Abmontieren des Gerätes

Während der folgenden Arbeiten immer das Gerät
abstützen.
Die zwei Schrauben im Geräteinneren (Abb.5)
l o c k e r n ,   d i e   b e i d e n   Z u n g e n   i n   R i c h t u n g
Geräteinneres über die vorgesehenen Einschnitte
v e r s c h i e b e n   ( A b b . 6 )   u n d   d a s   G e r ä t
herausnehmen.

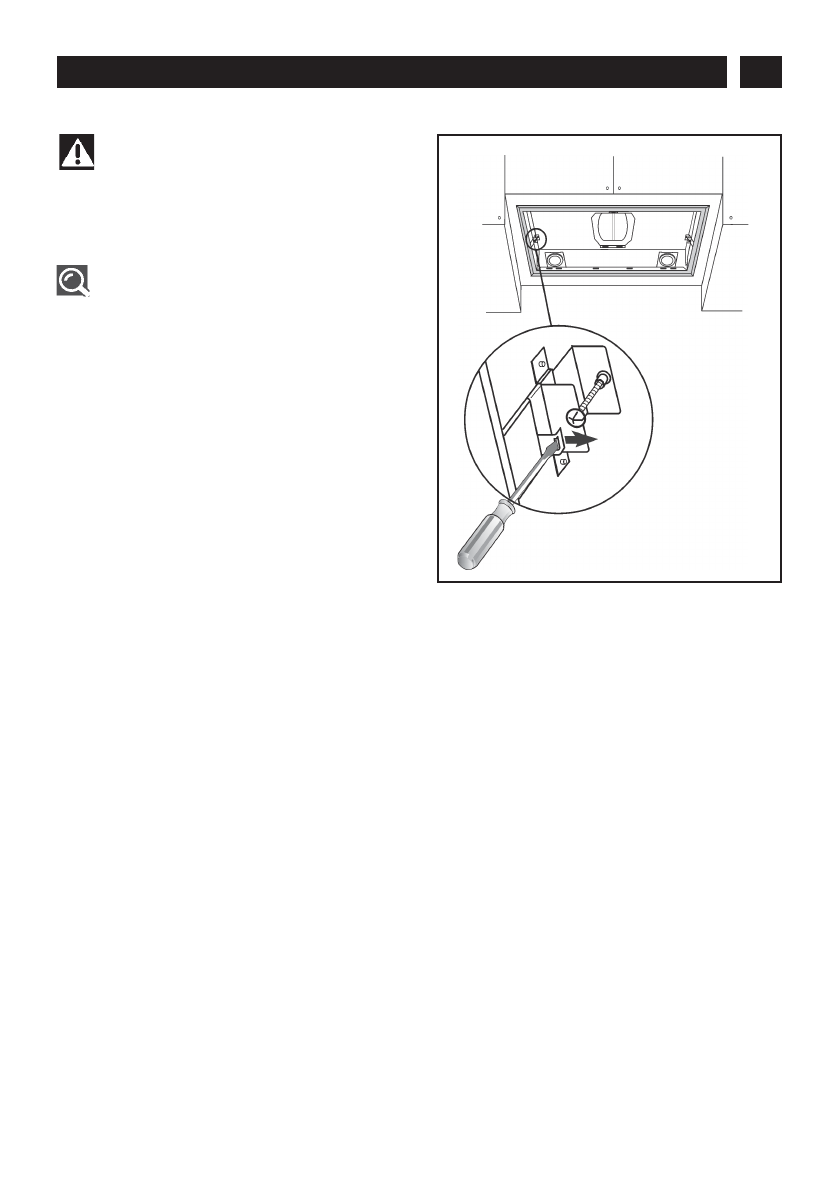

fig. 6
