2 / INSTALL AZIONE DELL’APPARECCHIO

IT

Consiglio

Regolare l’altezza ed il livello girando

le viti di regolazione “G” poi bloccare la
cappa contro il muro serrando le viti “H”.

MONTAGGIO DELLA CAPPA

Attenzione

L’installazione deve essere conforme

alle normative in vigore per la ventilazione
dei locali. In Francia, tali normative sono
indicate nel DTU 61.1 del CSTB. In
particolare, l’aria evacuata non deve essere
inviata in un condotto utilizzato per evacuare
i fumi di apparecchi che utilizzano gas o
altro combustibile. L’utilizzo dei condotti
adibiti ad altro uso può avvenire soltanto
dopo parere positivo di un tecnico
competente.

La distanza minima tra il piano di cottura e la
parte più bassa della cappa deve essere di
70 cm. Se le istruzioni del piano di cottura
installato sotto la cappa specificano una
distanza superiore a 70 cm, va presa in
considerazione quest’ultima.

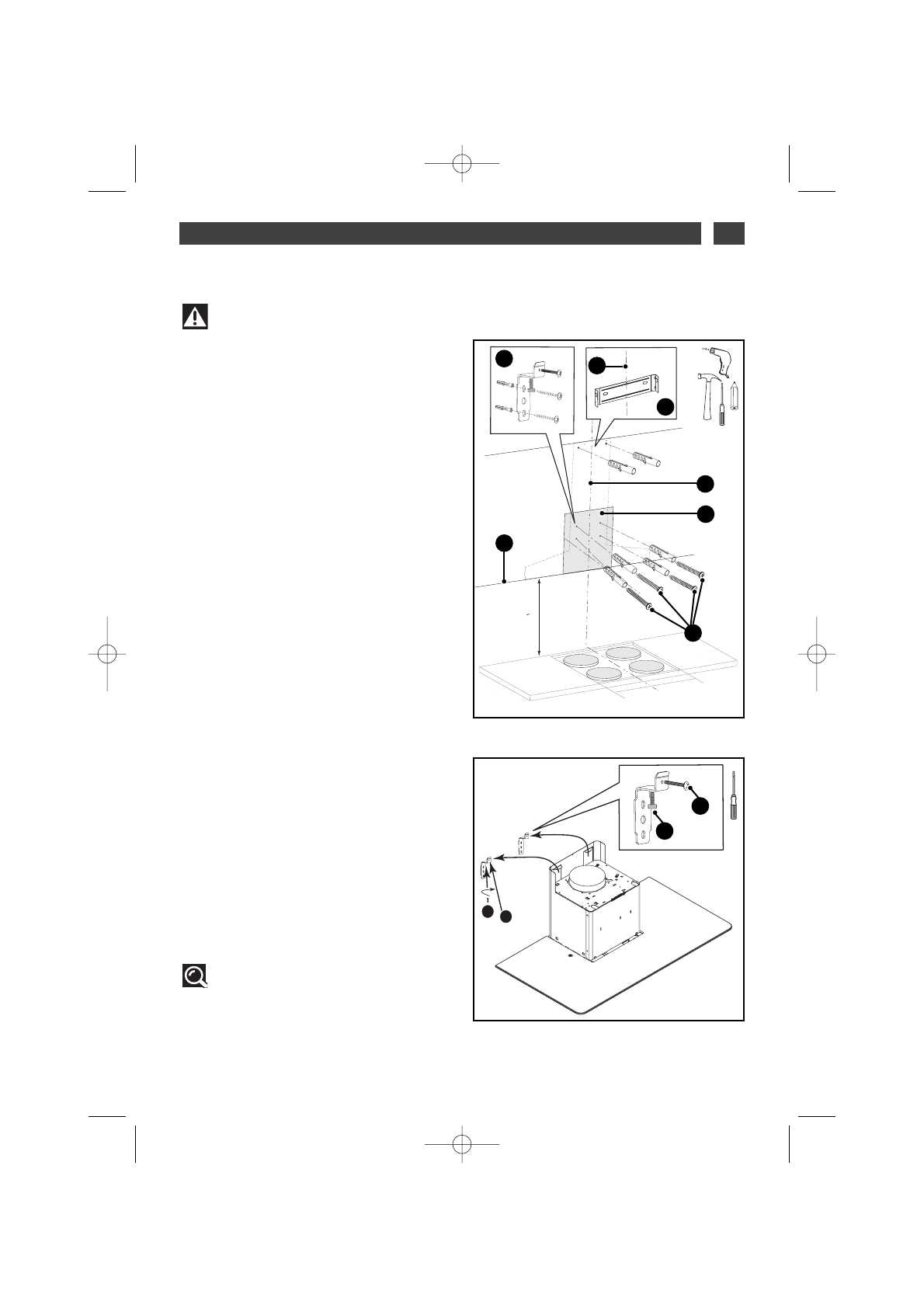

— Tracciare un segno orizzontale ad almeno
70 cm dal piano di cottura (Fig.1).
— Tracciare un segno verticale (B/Fig.1) sul
muro, centrato rispetto al piano di cottura e che
parte dal soffitto e arriva al segno orizzontale
precedente (A).
— Posizionare la sagoma C (Fig.1) sul muro
sovrapponendo il tratto che rappresenta l’asse
della cappa al tratto verticale B (Fig.1) tracciato
in precedenza .
— Posizionare il supporto camino F (Fig. 1) in
appoggio sul soffitto e posizionare le tacche
sull’asse B.
— Praticare 6 fori. Infilare i 6 tasselli.
— Avvitare le due squadre E.

— Agganciare la cappa aspirante dai tagli
rettangolari alle 2 squadre (Fig. 2).
La dimensione di questi tagli vi permette una
regolazione verso la sinistra o verso la destra.

•

•

=

=

> 70 cm

x 2

Fig. 1

B

C

D

E

A

F

B

A B

fig. 2

G

H
