72

2 / INSTAL ACIÓN DEL APARATO

ES

Consejo

Regule la altura y el nivel manipulando

los tornillos de regulación “G” y bloquee
después la campana contra la pared
apretando los tornillos “H”.

MONTAJE DE LA CAMPANA
EXTRACTORA

Atención

La instalación debe ser conforme a las

normativas vigentes para la ventilación de
los locales. En Francia, dichas normativas
vienen indicadas en el DTU 61.1 del CSTB.
En particular, el aire evacuado no deberá ser
enviado a un conducto empleado para
evacuar humos de aparatos que utilicen gas
u otro combustible. Los conductos en
desuso sólo pueden ser utilizados con el
acuerdo de un especialista competente.

La distancia mínima entre la zona de cocción y
la parte más baja de la campana debe ser de
70 cm. Si las instrucciones de la placa instalada
bajo la campana indicaran una distancia mayor
que 70 cm, es ésta la que se deberá tener en
cuenta.

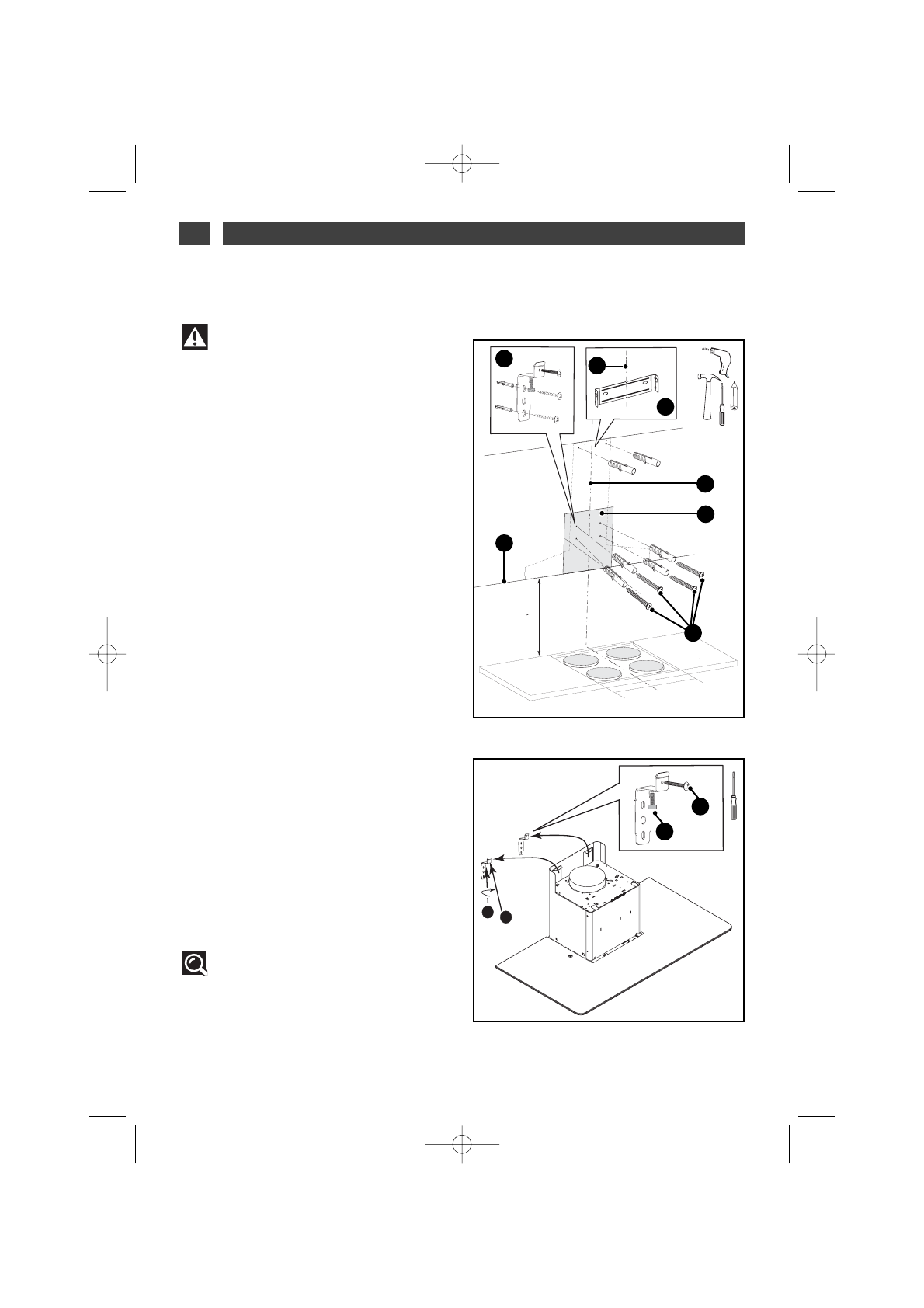

— Trace una marca horizontal a una distancia
mínima de 70 cm de la zona de cocción.(A/fig.1).
— Trace una raya vertical (B/fig.1)en la pared,
centrada con respecto a la placa de cocción y
que baje desde el techo hasta la marca
horizontal precedente (A).
— Coloque la plantilla C1 (fig.1)contra la pared,
superponiendo la marca que representa el eje
de la campana sobre la raya vertical B (fig.1)
antes trazada .
— Coloque el soporte de chimenea F (fig. 1)
apoyándolo contra el techo y trace las marcas
en el eje B.
— Taladre los 6 orificios. Introduzca las 6 clavijas.
— Atornille las dos escuadras E.

— Enganche la campana extractora por los
recortes rectangulares a las 2 escuadras (fig. 2).
El tamaño de los recortes le permite ajustarla a
la derecha o a la izquierda.

•

•

=

=

> 70 cm

x 2

fig. 1

B

C

D

E

A

F

B

A B

fig. 2

G

H
