114

2 / INSTALL ATIE VAN HET APPARAAT

NL

Advies

Stel de hoogte en het niveau in met

behulp van de afstelschroef “G”, blokkeer
vervolgens de afzuigkap tegen de muur
door de schroeven “H” vast te schroeven.

MONTAGE VAN DE AFZUIGKAP

Let op!

De installatie dient overeenkomstig de

geldende bepalingen voor de ventilatie van
de installatieplaats te worden uitgevoerd. In
Frankrijk worden deze bepalingen vermeld in
de DTU 61.1 van het CSTB. Lucht mag niet
worden afgevoerd in een afvoerkanaal voor
rookgassen van apparaten die gas of andere
brandstof gebruiken. Het gebruik van
ongebruikte afvoerbuizen is enkel na
raadpleging van een erkend vakman
toegelaten.

De minimale afstand tussen de kookplaat en
de onderzijde van de afzuigkap dient 70 cm te
bedragen. Indien in de gebruiksaanwijzing van
de kookplaat een minimale afstand van meer
dan 70 cm staat vermeld, dient u deze
aanwijzing toe te passen.

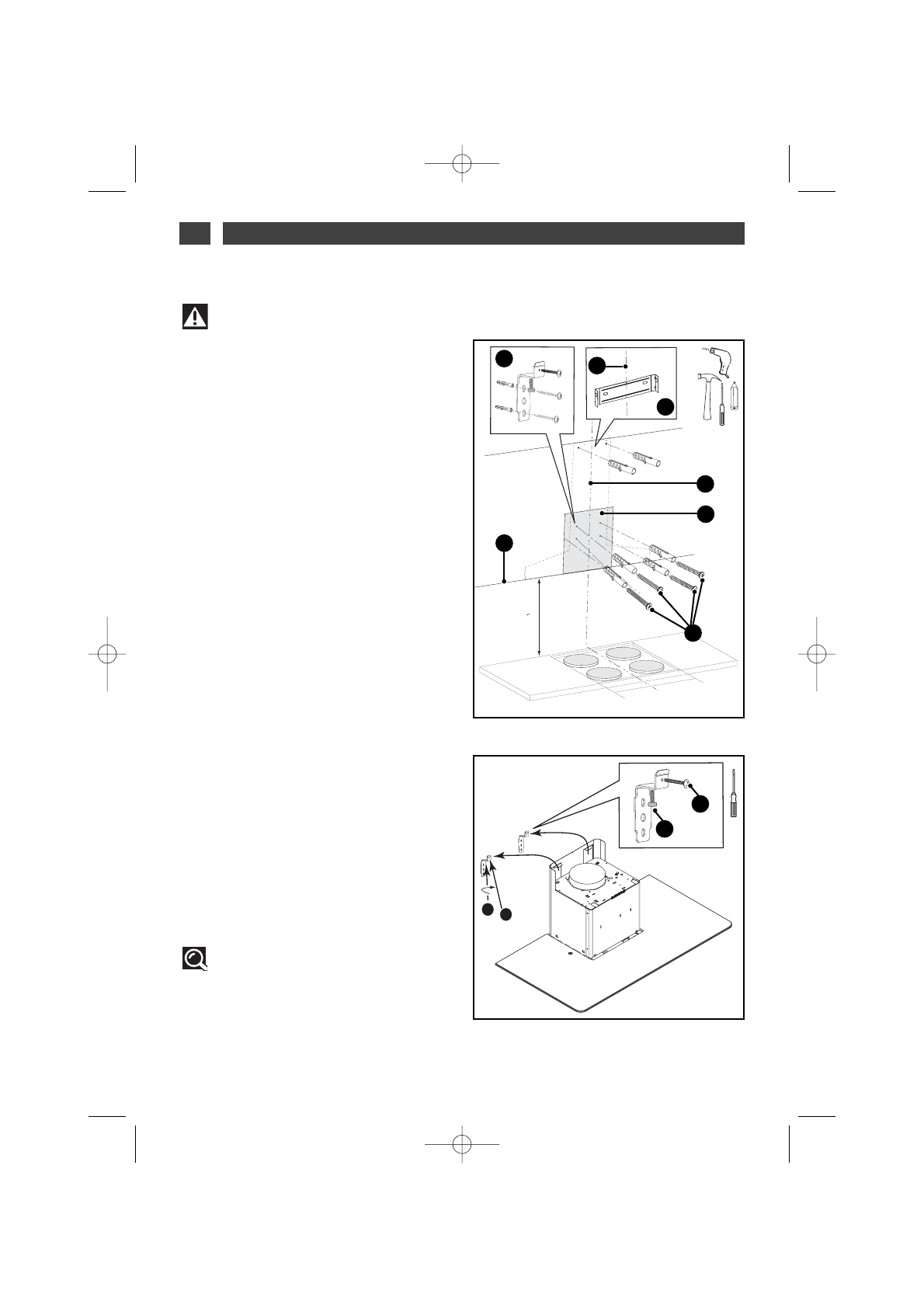

— Trek een horizontale lijn op minimaal 70 cm
boven de kookplaat (A/fig.1).
— Trek een verticale lijn (B/fig.1) op de muur,
gecentreerd in verhouding tot de kookplaat,
vanaf het plafond tot de horizontale lijn (A).
— Plaats mal C1 (fig.1) op de muur door de lijn die
het midden van de afzuigkap voorstelt op de
verticale lijn B (fig.1) te leggen .
— Plaats de schouwsteun F (fig. 1) tegen het
plafond en plaats de inkepingen op lijn B.
— Boor de 6 gaten. Druk de 6 pennen in de
gaten.
— Schroef de twee hoekijzers E vast.

— Hang de afzuigkap met behulp van de twee
rechthoekige uitsparingen aan de 2 hoekijzers
(fig. 2).
Door de afmetingen van deze uitsparingen kunt
u de afzuigkap naar links of rechts afstellen.

•

•

=

=

> 70 cm

x 2

fig. 1

B

C

D

E

A

F

B

A B

fig. 2

G

H
