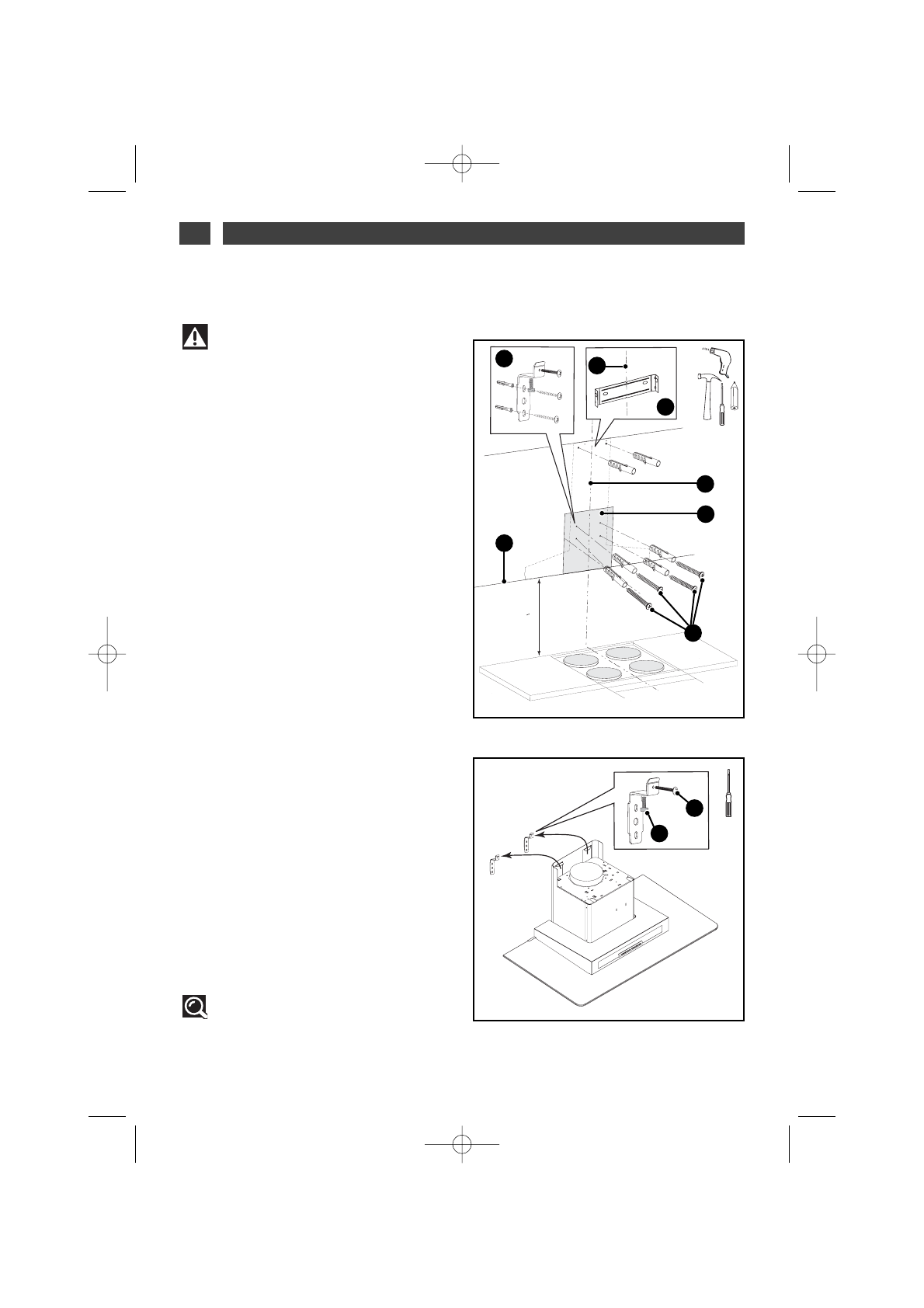

2 / INSTALL ATION DES GERÄTS
DE
Ratschlag
Mit den Stellschrauben “G” die Höhe
und das Niveau einstellen und dann die
Dunstabzugshaube durch Festziehen der
Schraube “H” an der Wand blockieren.
MONTAGE DER
DUNSTABZUGSHAUBE
Achtung
Die Installation muss die geltenden
Bestimmungen für die Belüftung von Räumen
einhalten. In Frankreich sind diese Vorschriften
in der DTU 61.1 des CSTB angegeben.
Insbesondere darf die abgezogene Luft nicht in
ein Rohr geführt werden, das für den Abzug
des Rauchs von Geräten benutzt wird, die mit
Gas oder einem anderen Brennstoff betrieben
werden. Stillgelegte Abzugsrohre dürfen nur
nach Genehmigung eines kompetenten
Fachmanns benutzt werden.
Der Mindestabstand zwischen dem Kochfeld
und dem niedrigsten Teil der Dunstabzugs-
haube muss 70 cm betragen. Wenn in der
Betriebsanleitung des unter der Dunstabzugs-
haube installierten Kochfelds ein größerer
Abstand als 70 cm vorgegeben ist, muss dies
berücksichtigt werden.
— In mindestens 70 cm Abstand über dem
Kochfeld an der Wand einen waagerechten
Strich ziehen. (A/Abb. 1).
— Einen vertikalen Strich (B/Abb. 1) an der Wand
mittig im Verhältnis zum Kochfeld und von der
Decke bis zur Grenze des vorstehenden
waagrechten Strichs (A) ziehen.
— Die Schablone C (Abb. 1) an der Wand
plazieren und den die Achse der Dunstabzugs-
haube darstellenden Strich auf den vertikalen
Strich legen (Abb. 1), der vorher gezeichnet
worden war .
— Die Kaminhalterung F (Abb. 1) auf Stoss mit
der Decke plazieren und die Kerben auf die
Achse B positionieren.
— Die 6 Löcher bohren. Die 6 Dübel eindrücken.
— Die beiden Winkeleisen E festschrauben.
— Die Dunstabzugshaube mit ihren rechteckigen
Ausschnitten auf die 2 Winkeleisen aufsetzen
(Abb. 2). Die Grösse dieser Ausschnitte lässt
eine Einstellung nach links oder nach rechts zu.
•
•
=
=
> 70 cm
x 2
Abb. 1
Abb. 2
B
C
D
E
A
F
G
H
B
99642621_A_ML.qxp 14/06/2007 13:33 Page 30
