RU

25

Монтаж

www.bora.com

X

Удалите крышку отверстия для ввода кабеля [2] на

пластиковом корпусе блока управления.

X

Зафиксируйте соединительную проводку в

предусмотренном для этого зажиме для разгрузки

электрического провода от натяжения [1], учитывая сечение

используемого провода или количество проводов.

i

Для обеспечения надлежащей посадки необходимо

удалить возможные излишки материала с клеммы

кабеля (например, выступающие наплывы).

i

При подключении внешних устройств управления

одновременно к домашней сети (Home-In) и

внешней сети (Home-Out) оба провода необходимо

зафиксировать в зажиме для разгрузки электрического

провода от натяжения.

X

Убедитесь в правильности монтажа и надежности крепления

соединительной проводки.

X

Закройте и зафиксируйте крышку блока управления.

X

Затяните винт крышки (макс. 2 Нм).

X

Следите за тем, чтобы соединительный кабель не был зажат

или поврежден.

4.11  Подсоединение и подключение

электропитания

X

Соблюдайте все указания и требования по технике

безопасности (см. «2 Безопасность»).

O

Вилка кабеля питания должна быть доступна после монтажа.

O

Если кабель питания поврежден, его необходимо заменить.

i

Компоненты устройства подключаются с помощью

плоского ленточного кабеля, входящего в комплект

поставки.

4.11.1

Подключение поворотных ручек

управления

i

Поворотные ручки управления можно подключать

только к разъемам, предусмотренным на устройстве.

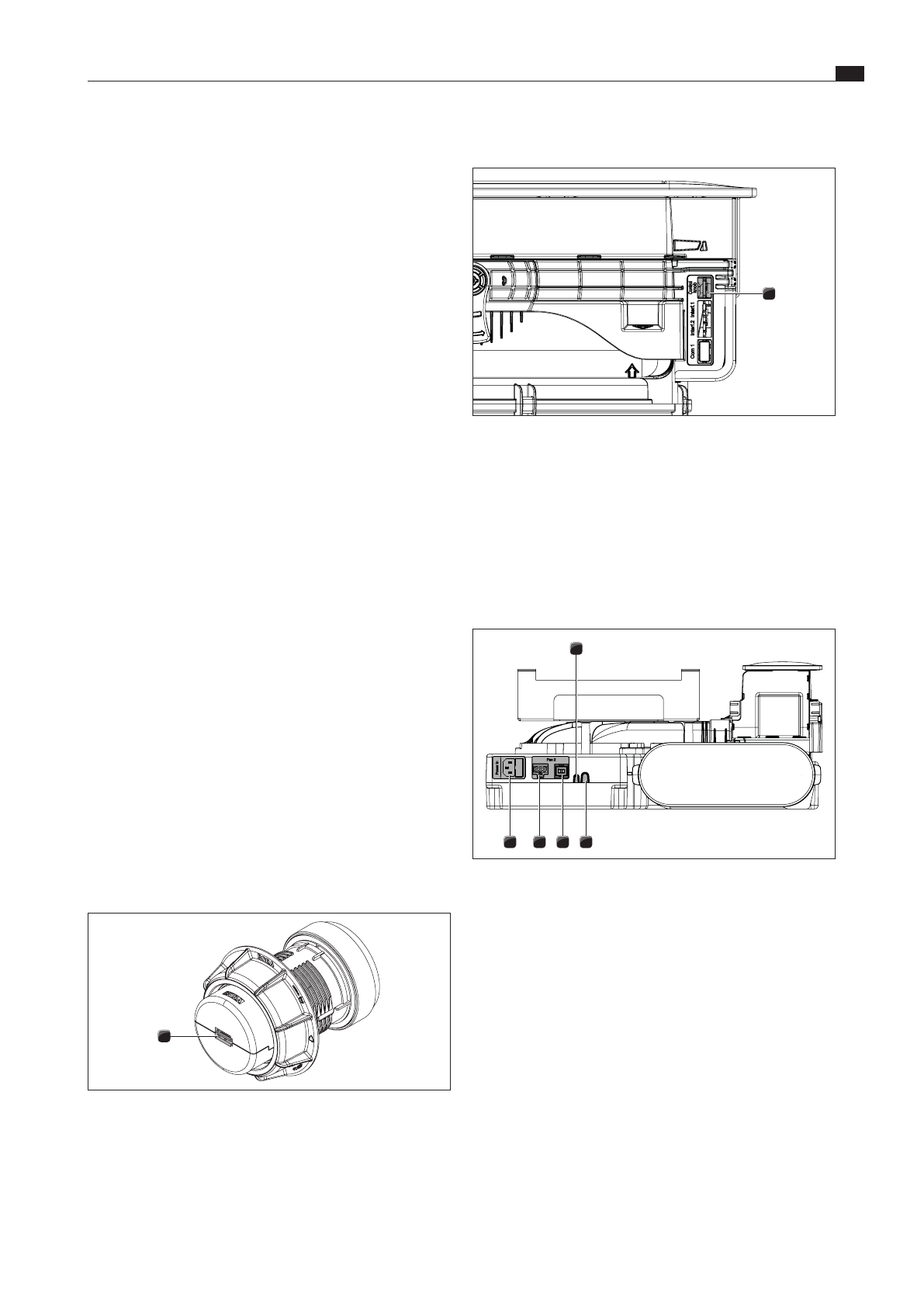

1

рис. 4.49

Задняя сторона поворотной ручки управления с

подключенным разъемом

[1]

Подключение разъема задней стороны для поворотной

ручки управления

X

Соедините устройства с поворотными ручками управления.

Подключение поворотной ручки управления к вытяжке

2

рис. 4.50

Боковые разъемы вытяжки

[2]

Подключение разъема для поворотной ручки управления

X

Подключите разъем на задней стороне поворотной ручки

управления [1] с предусмотренным для нее боковым

разъемом на вытяжке [2].

4.11.2

Разъемы на системе вытяжки PKAS3/

PKAS3AB

2

3

4

5

1

рис. 4.51

Разъемы на задней стороне PKAS3 и PKAS3AB

[1]

Домашняя сеть (Home-In)

[2]

Внешняя сеть (Home-Out)

[3]

Разъем кабеля управления дополнительного вентилятора

[4]

Разъем кабеля питания дополнительного вентилятора

[5]

Разъем кабеля питания со слаботочным предохранителем

Подключение дополнительного вентилятора

X

Подключите кабель управления дополнительного

вентилятора к предусмотренному для него разъему [3] на

задней стороне устройства.

X

Подключите кабель питания дополнительного вентилятора к

предусмотренному для него разъему [4] на задней стороне

устройства.

X

Проверьте прочность посадки всех разъемов.
