Монтаж

www.bora.com

i

Если в режиме рециркуляции работают несколько

вытяжных систем, то отверстие для обратного потока

на единицу очистки воздуха необходимо увеличить в

несколько раз, соответственно. Пример: 2 системы

рециркуляции = 2 x (> 500 см²)

В целях обеспечения рециркуляции можно подготовить

отверстие для обратного потока в укороченном цоколе.

Кроме того, можно использовать цоколь с прорезью

соответствующего поперечного сечения не ниже

минимального.

X

Обеспечьте отверстие надлежащего сечения для обратного

потока воздуха

4.5  Размеры выреза

i

Все размеры отсчитываются от передней кромки

передней панели.

Выступ рабочей поверхности

≥60

(

≥74

)

14

x

рис. 4.6

Выступ рабочей поверхности

X

При выполнении выреза столешницы необходимо учитывать

выступ рабочей поверхности х. Это касается монтажа

заподлицо и навесного монтажа.

i

Для вытяжки PKA3/PKA3AB в комбинации с прямым

каналом PKA1FEV возможен монтаж заподлицо даже

при глубине столешницы ≥ 650 мм.

min. 700*

min. 74

176

900

(min.

 890)

 **

120

252

285

min.

 100

170

682

max. 562

max. 430

389*

110

PKA3 mit Flachschalldämpfer USDF, Flachkanalverbinder
EFV und Übergangsstück Versatz EFRV110 (Zeile):

PKA3 mit Rundschalldämpfer USDR50 und Rundkanal-
verbinder ERV (Insel):

PKAS3 mit Ecotube Flachkanal:

PKA3 mit Flachschalldämpfer USDF, Flachkanalverbinder
EFV und Übergangsstück gerade EFRG (Insel):

min. 700

min. 74

199

min.

 100

120

691

min. 455

58

min. 328

max. 580

592

152

min. 810*

min. 74

176

900

(min.

 890)

 **

220

min.

 100

110

760

max. 545

219*

151*

BORA Professional 3.0

B O R A   L Ü F T U N G S F I B E L

XX

min. 810*

min. 74

176

900

(min.

 890)

 **

120

min.

 100

93

min. 742

max. 562

219*

151*

295

33

180

810

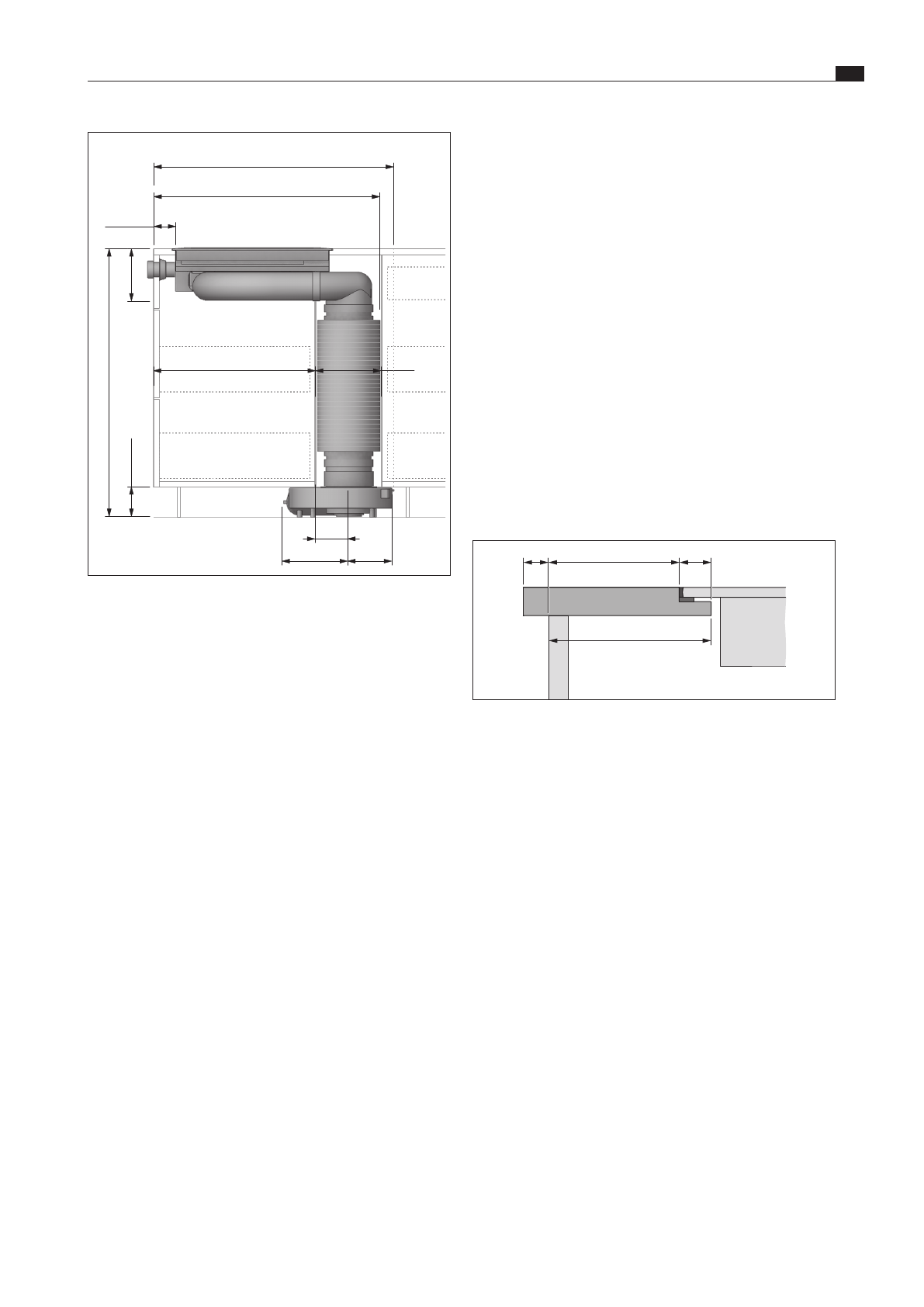

рис. 4.5

Монтажные размеры устройства PKA3/PKA3AB

стандартной конструкции с круглым

шумоглушителем USDR50

4.4.3

Столешница и кухонная мебель

X

Вырез столешницы должен быть выполнен с учетом

указанных размеров выреза.

X

Обеспечьте надлежащую герметизацию поверхностей

срезов столешницы.

X

Соблюдайте предписания производителя столешницы.

O

В области выреза столешницы могут быть мебельные

траверсы, которые следует удалить.

O

Разделительная перегородка под варочной панелью не

требуется. Если запланирована установка кабельных лотков

(промежуточных лотков), необходимо учесть следующее:

O

Для проведения работ по техническому обслуживанию

конструкция должна быть съемной.

O

Для обеспечения достаточной вентиляции варочной

панели требуется расстояние не менее 15 мм до

нижней кромки варочной панели.

O

Ящики или полки в нижнем шкафу должны быть съемными.

O

Для правильного монтажа в зависимости от варианта

требуется уменьшить длину выдвижных элементов тумбы.

4.4.4

Обратный поток воздуха при

использовании вытяжки в режиме

рециркуляции

В системах с рециркуляцией в кухонной мебели необходимо

предусмотреть отверстие для обратного потока:

O

площадью > 500 см² (на блок очистки воздуха) при

использовании в комбинации с варочными панелями PKFI3,

PKI3, PKIW3, PKC3, PKCB3, PKCH3 и PKT3
