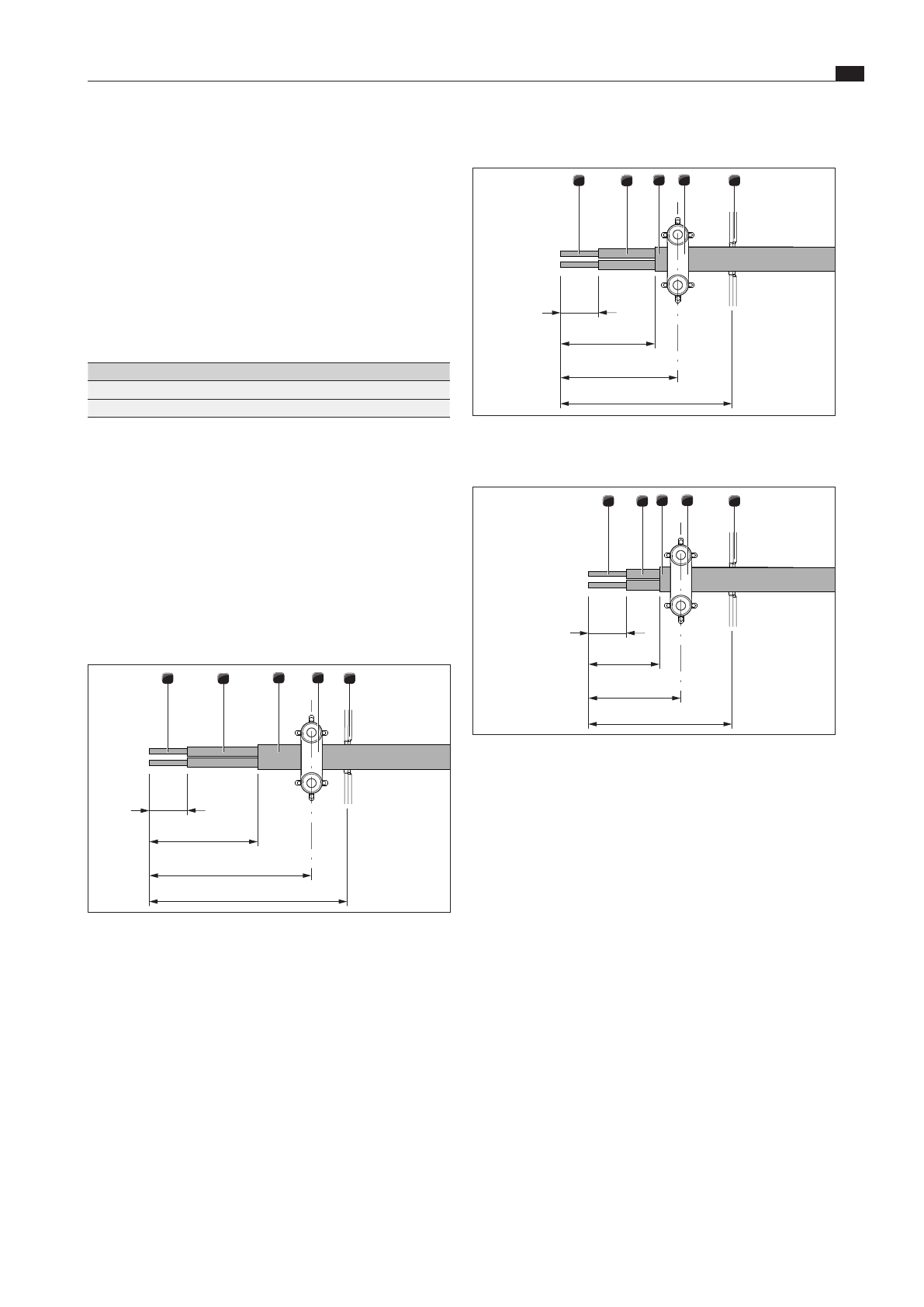

RU
23
Монтаж
www.bora.com
X
Осторожно отверните все фиксаторы [2] с помощью
плоской отвертки.
X
Приподнимите крышку корпуса [1] с нижней оболочки
корпуса [3].
X
Не прикасайтесь к блоку электроники [5].
4.10.3
Подготовка соединительной проводки
внешних управляющих устройств
Используйте соединительную проводку указанных типов для
подсоединения внешних управляющих устройств.
Контакт
Соединительная проводка
Домашняя сеть (Home-In) H03VV-F 2x 0,5 мм²
Внешняя сеть (Home-Out) H05VV-F 2 x 1 мм²
таблица 4.6
Соединительная проводка
i
Соединительная проводка предназначена только для
установки внутри зданий, в частных домах, кухнях и
офисных помещениях!
i
Общая длина соединительной проводки для внешних
управляющих устройств не должна превышать 10 м!
X
Подготовьте соединительную проводку с соблюдением
заданной длины снятия изоляции.
PKA3/PKA3AB
5
3
2
1
4
9
25
37
45
рис. 4.41
Значения длины снятия изоляции и монтажная
позиция соединительной проводки PKA3/PKA3AB
[1]
Конец жилы со снятой изоляцией
[2]
Изолированная жила
[3]
Провод в оболочке
[4]
Зажим для разгрузки электрического провода от натяжения
[5]
Отверстие для ввода кабеля
X
Соблюдайте длину снятия изоляции отдельных жил,
составляющую 9 мм от изолированного конца жилы [1].
X
Соблюдайте длину снятия внешней оболочки,
составляющую макс. 25 мм от изолированной жилы [2].
PKAS3/PKAS3AB
5
3
2
1
4
9
21
33
52
рис. 4.42
Значения длины снятия изоляции и монтажная
позиция соединительной проводки PKAS3/
PKAS3AB – Домашняя сеть (Home-In)
5
3
2
1
4
9
16,5
25,5
37
рис. 4.43
Значения длины снятия изоляции и монтажная
позиция соединительной проводки PKAS3/
PKAS3AB – Внешняя сеть (Home-Out)
[1]
Конец жилы со снятой изоляцией
[2]
Изолированная жила
[3]
Провод в оболочке
[4]
Зажим для разгрузки электрического провода от натяжения
[5]
Отверстие для ввода кабеля
X
Соблюдайте длину снятия изоляции отдельных жил,
составляющую 9 мм от изолированного конца жилы [1].
X
Соблюдайте длину снятия внешней оболочки,
составляющую макс. 21 мм (Домашняя сеть (Home-In)) или
16,5 мм (Внешняя сеть (Home-Out)) от изолированной жилы
[2].
