RU

17

Монтаж

www.bora.com

[1]

Переходник канала

[2]

Удерживающая пластина

[3]

Изогнутый канал

X

Ослабьте винт Torx (размер 10), с помощью которого

удерживающая пластина [2] крепится к изогнутому каналу

[3].

X

Ослабьте 2 винта Torx (размер 10), с помощью которых

удерживающая пластина [2] крепится к переходнику канала

[1].

X

Снимите удерживающую пластину [2].

2

1

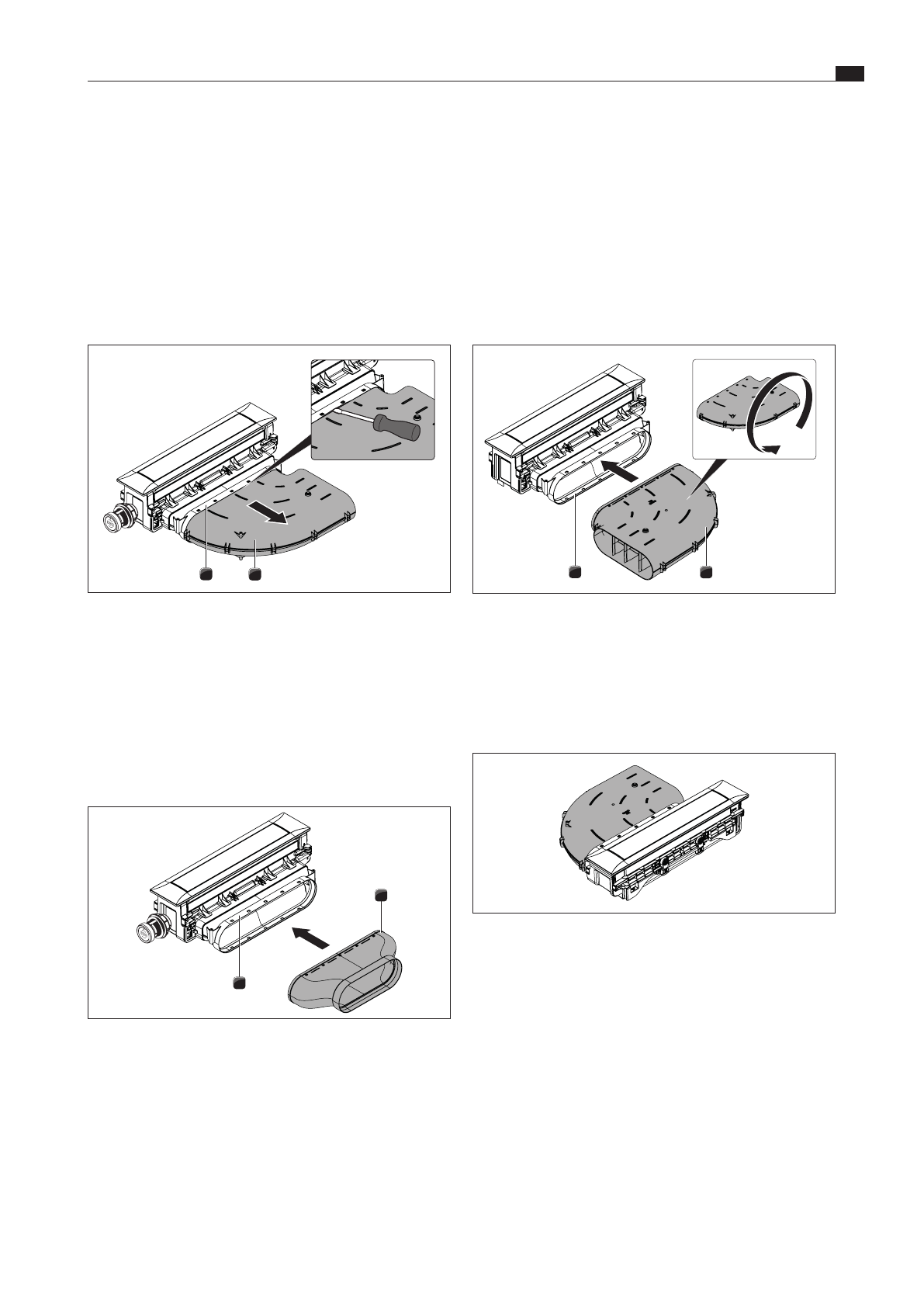

рис. 4.19

Демонтаж изогнутого канала

[1]

Изогнутый канал

[2]

Переходник канала

X

Отсоедините изогнутый канал [1] от переходника канала [2].

X

Для этого осторожно раздвиньте штекерное соединение с

помощью плоской отвертки.

X

Снимите изогнутый канал [1].

X

При необходимости разверните монтажную рамку на 180°

(см. «4.7.3 Поворот монтажной рамки на 180°»).

2

1

рис. 4.20

Монтаж прямого канала

[1]

Прямой канал

[2]

Переходник канала

X

Наденьте прямой канал [1] на переходник канала [2] так,

чтобы фиксаторы защелкнулись.

X

Убедитесь в том, что между компонентами нет воздушного

зазора.

X

Прикрепите удерживающую пластину к переходнику канала

[2] только 2 винтами.

4.7.2

Отвод воздуха влево (монтаж с

поворотом на 180°)

i

Вытяжку PKA3/PKA3AB можно смонтировать с

поворотом 180° для отвода воздуха влево.

Отвод воздуха влево с изогнутым каналом

X

Демонтируйте удерживающую пластину и изогнутый канал

(см. «4.7.1 Отвод воздуха по прямой в сторону»).

X

Разверните монтажную рамку на 180° (см. «4.7.3 Поворот

монтажной рамки на 180°»).

2

1

рис. 4.21

Разворот изогнутого канала

[1]

Изогнутый канал

[2]

Переходник канала

X

Разверните изогнутый канал [1].

X

Наденьте развернутый изогнутый канал [1] на переходник

канала [2] так, чтобы фиксаторы защелкнулись.

рис. 4.22

Отвод воздуха влево с изогнутым каналом

X

Убедитесь в том, что между компонентами нет воздушного

зазора.

X

Прикрепите удерживающую пластину.
