DK - ÅD OG TIP/APPARATBESKRIVELSE

50

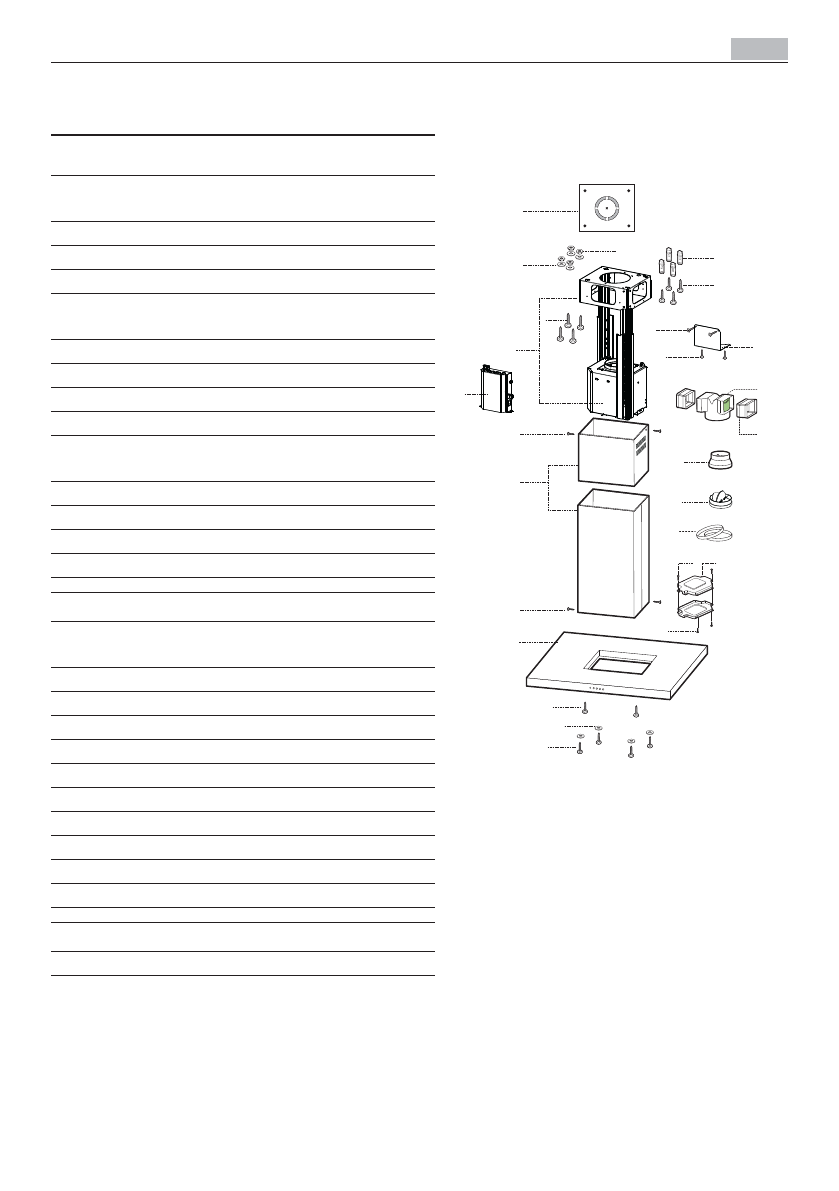

Komponenter

Ref. Stk. Produktets komponenter

1

1

Emhættens hoveddel inkl.: Betjeningsa-

nordninger, lys, filtre

2

1

Teleskopaftræk bestående af:

2.1

 1  Øverste aftræk

2.2

 1  Nederste aftræk

7.1

  1

Teleskopramme med udsugningsenhed

bestående af:

7.1a

 1

Øverste  ramme

7.1b

 1

Nederste  ramme

9

  1

Sidepasstykke ø 150-120 mm

10

  1

Sidestykke med ventil ø 150

14.1

 2

Forlænger til luftudstrømnings over-

gangsstykke

15

 1  Luftudstrømnings overgangsstykke

24

 1  Forbindelseskasse

25

Rørklemmer (ikke inkluderet)

50

 1  kontrol gruppen

Ref. Stk. Installationsdele
7.3

  1

Beslag til befæstigelse af luftudstrøm-

nings overgangsstykke

11

  4

Forankringer ø 10

12c

  8

Skruer 2,9 x 6,5

12e

  4

Skruer 2,9 x 9,5

12f

  2

Skruer M4 x 80

12g

 4

Skruer M6 x 80

12h

 4

Skruer 5,2 x 70

12q

 4

Skruer 3,5 x 9,5

21

 1  Boreskabelon

22

  8

Spændeskiver ø 6,4

23

 4  Møtrikker M6

 Stk. Dokumentation

 1 Brugerhåndbog

50

12f

12q

22

12c

7.1a

7.1

22

23

12h

7.1b

2

2.1

2.2

12c

11

21

12g

1

24

12e

12c

25

9

14.1

15

12c

12e

10

7.3
