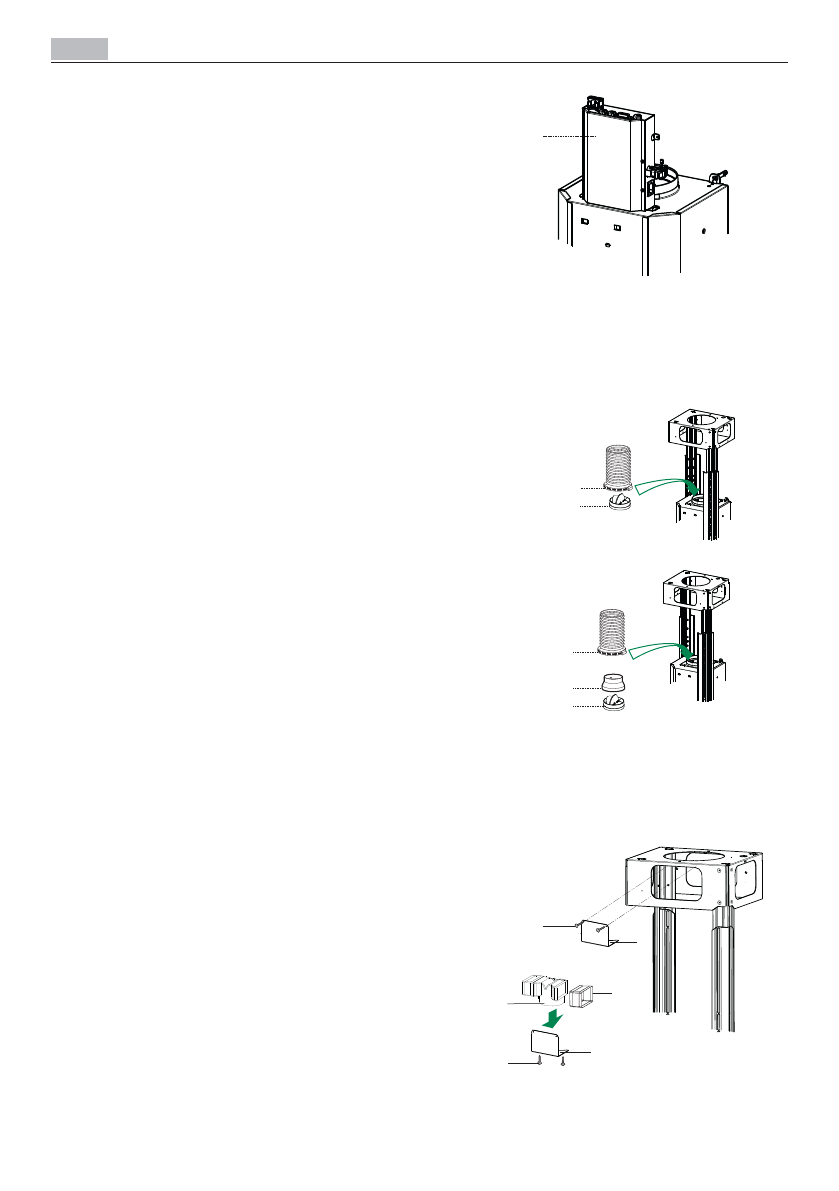

FI - ASENNUS
44
IMUVERSION ILMAN ULOSTULO
Imuversio asennetaan liittämällä liesituuletin ilman
ulostuloon jäykällä tai taipuisalla putkella ø150 tai
120 mm, asentajan valinnan mukaan.
Putkiliitäntä ø 150
• Laita laippa
10
, ø 150, liesituulettimen rungon ulo-
stuloon.
• Kiinnitä putki sopivilla puristimilla. Materiaali ei ku-
ulu toimitukseen.
Putkiliitäntä ø 120
• Jos käytät putkea ø 120 mm, laita kavennuslaippa 9
asentamaasi laippaan ø 150.
• Kiinnitä putki sopivilla puristimilla. Materiaali ei ku-
ulu toimitukseen.
• Molemmissa tapauksissa mahdolliset aktiivihiilisuo-
dattimet täytyy poistaa.
SUODATUSVERSION ILMAN ULOSTULO
• Työnnä liitoksen jatkeet
14.1
sivuilta liitokseen
15
.
• Aseta liitos
15
tukeen
7.3
ja kiinnitä se ruuveilla.
• Kiinnitä tuki
7.3
ruuveilla yläosaan.
• Varmista, että liitoksen jatkeet
14.1
tulevat ulos hor-
min aukkojen kohdalla sekä vaaka- että pystysuun-
nassa.
• Liitä liitos
15
liesituulettimen ulostuloon jäykällä pu-
tkella tai letkulla, ø 150 mm, jonka valitsee asentaja.
• Varmista, että aktiivihiilihajusuodatin on paikallaan.
LIESITUULETTIMEN RUNGON KOKOAMINEN
• Poista 2 eturuuvia ilman ulostulon läheltä ja kiinnitä
niillä valvontayksikkö
50
.
• Yhdistä kaikki liitännät kuin paikallaan kontrolli-
ryhmässä tarkastamalla ne yhteen.
ø 120
25
10
9
10
ø 150
25
7.3
7.3
12c
12e
15
14.1
50
