SE - INSTALLATION

27

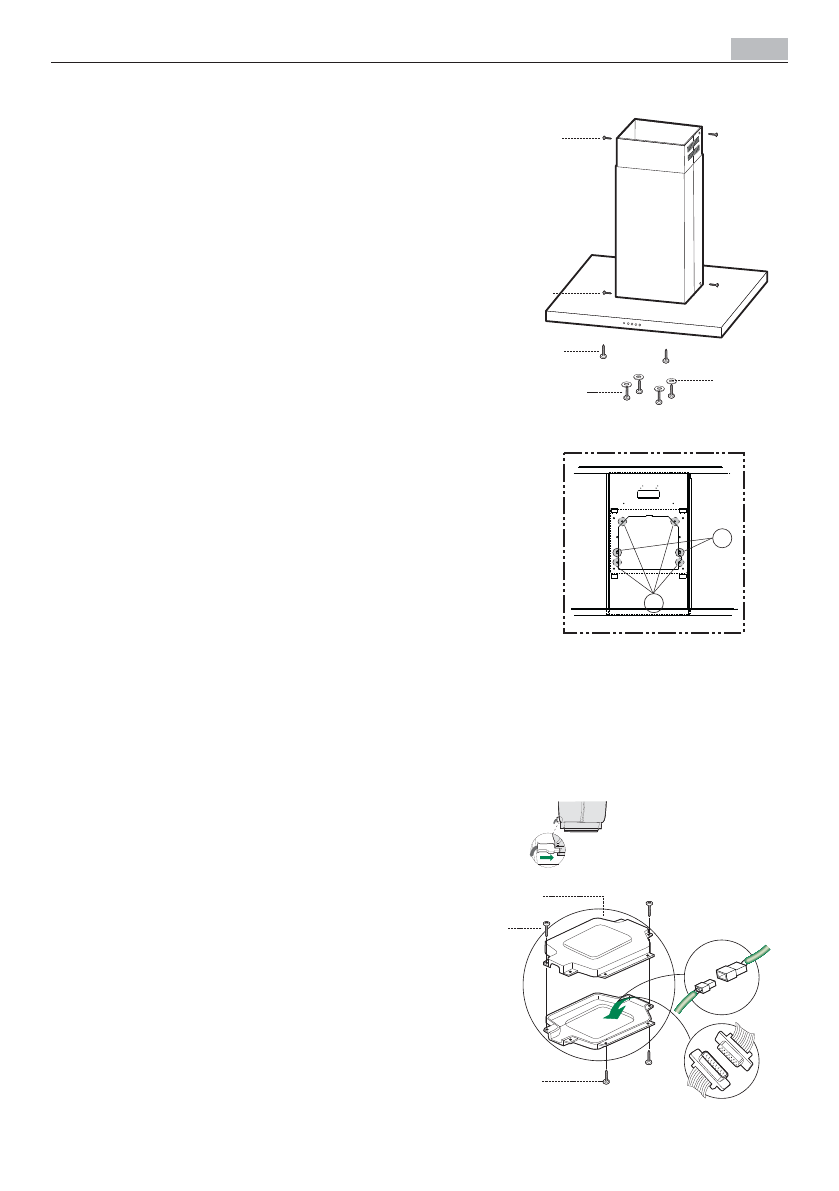

MONTERING AV SKORSTEN OCH FASTSÄTTNING

AV KÖKSFLÄKTSSTOMMEN

•  Placera den övre skorstenen och fäst den i överdelen

vid stativet med 2 medföljande

12c

 (2,9x 9,5) skru-

var.

•  Placera den undre skorstenen på samma sätt och fäst

den i un-derdelen vid stativet med 2 medföljande

12c

 (2,9 x 9,5) skru-var.

Innan du fäster köksfläktsstommen på stativet:

•  Skruva fast till hälften de 2 skurvarna

12f

 på stati-

vets undre del i sidoläge motsvarande de 2 förbe-

redda hålen.

•  Avlägsna fettfiltren från köksfläktsstommen;

•  Ta bort eventuella luktfilter med aktivt kol.

•  Lyft köksfläktsstommen och passa in skruvarna

12f

 i

de avlånga hålen (ref.

A

) tills stoppet.

• Fäst köksfläktsstommen på det förberedda stativet

(ref.

B

) underifrån med de medföljande 4 skruvarna

12q

 och 4 brickorna

22

 och skruva slutgiltigt fast

alla skruvarna.

ELEKTRISK ANSLUTNING

•  Anslut fläktkåpan till eluttaget och installera en två-

polig brytare med en öppning på minst 3 mm emel-

lan kontakterna.

•  Avlägsna fettfiltren (se avsnitt “Underhåll”) och se till

att nätsladdens kontaktdon är rätt isatt i fläktens ut-

tag

•  Anslut kontaktdonet för kontrollerna

Cmd

.

•  Anslut kontaktdonet för spotlights

Lux

.

• Lägg båda kontaktdonen i skyddsdosan

24

 och

skruva igen den med 2 medföljande

12e

 (2,9 x 9,5)

skruvar.

•  Fäst skyddsdosan på köksfläktsstommen med 2 med-

följande

12c

 (2,9 x 6,5) skruvar.

•  För den filtrerande versionen montera luktfiltren med

aktivt kol.

•  Montera fettfiltren på nytt.

A

B

22

12f

12q

12c

12c

24

12e

Cmd

12c

Lux
