FI - ASENNUS

45

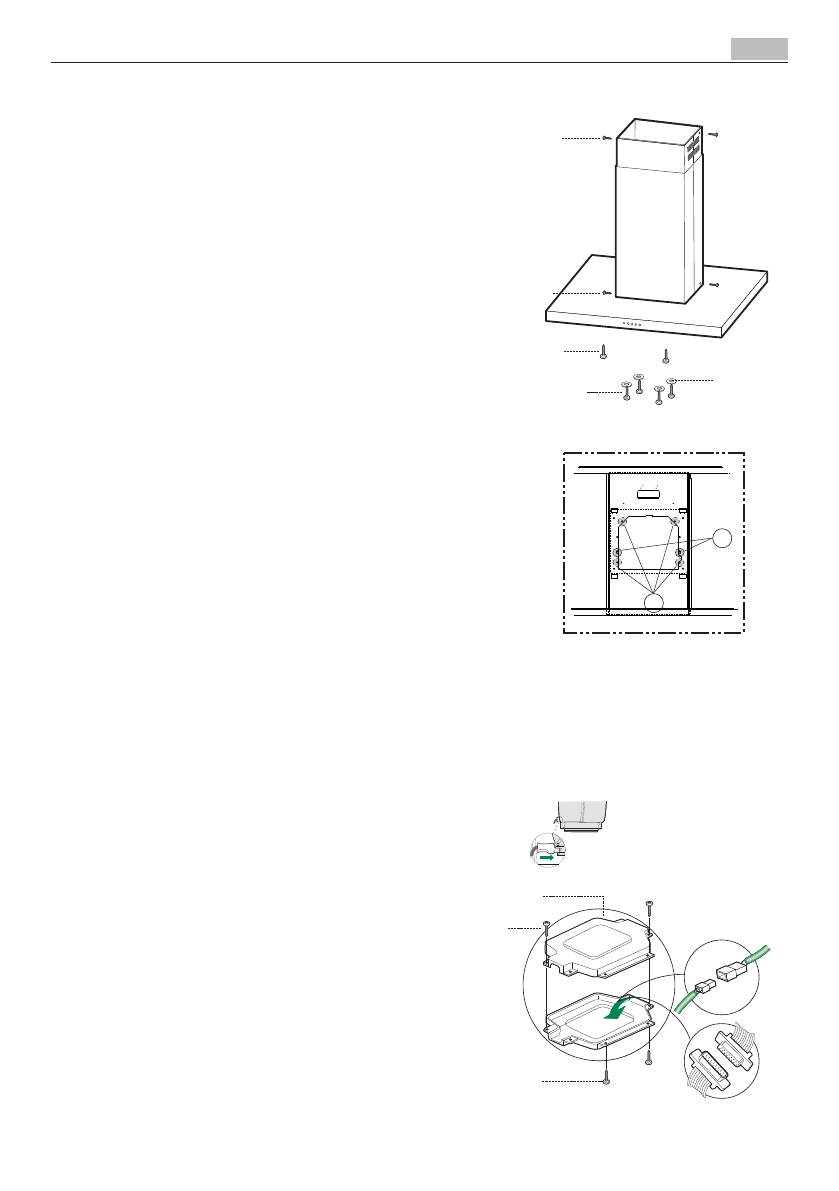

HORMIN KOKOAMINEN JA KIINNITTÄMINEN LIE-

SITUULETTIMEN RUN-KOON

• Sijoita ylempi hormi paikalleen ja kiinnitä se kehi-

kon yläosaan kahdella toimitetulla ruuvilla  12c (2,9x

9,5).

• Sijoita sitten alempi hormi paikalleen ja kiinnitä se

kehikon alaosaan kahdella toimitetulla ruuvilla 12c

(2,9 x 9,5).

Ennen liesituulettimen rungon sijoittamista te-

lineeseen:

•  Ruuvaa 2 ruuvia 12f puoleen väliin telineen alapuo-

lelle sivu-asentoon 2 reikää vastaaville kohdille.

•  Poista liesituulettimen rungosta rasvasuodattimet.

•  Poista mahdolliset aktiivihiilihajusuodattimet.

•  Nosta liesituulettimen runkoa ja aseta ruuvit 12f rei-

kiin (kohta A) vasteeseen asti.

•  Kiinnitä liesituulettimen runko valmiiseen telineese-

en (kohta B) alapuolelta tuotetoimitukseen kuuluvilla

4 ruuvilla 12q ja 4 aluslevyllä 22 ja kiristä kaikki ruu-

vit loppuun asti.

SÄHKÖLIITÄNTÄ

•  Liitä liesituuletin sähköverkkoon turvakytkimen kaut-

ta, jonka koskettimien väli on ainakin 3 mm.

• Poista rasvasuodattimet (katso kappaletta “Huolto”)

ja varmista, että virtajohdon liitin on kunnolla kiinni

imulaitteessa.

•  Liitä kytkimien liitin Cmd.

•  Liitä valojen liitin Lux.

• Vie molemmat liittimet suojakoteloon 24 ja sulje se

kahdella toimitetulla ruuvilla 12e (2,9 x 9,5).

• Kiinnitä suojakotelo liesituulettimen runkoon kah-

del-la toimitetulla ruuvilla 12c (2,9 x 6,5).

•  Suodatinversioon täytyy asentaa aktiivihiiliha-jusuo-

datin.

•  Laita paikalleen rasvasuodattimet.

.

A

B

22

12f

12q

12c

12c

24

12e

Cmd

12c

Lux
