12

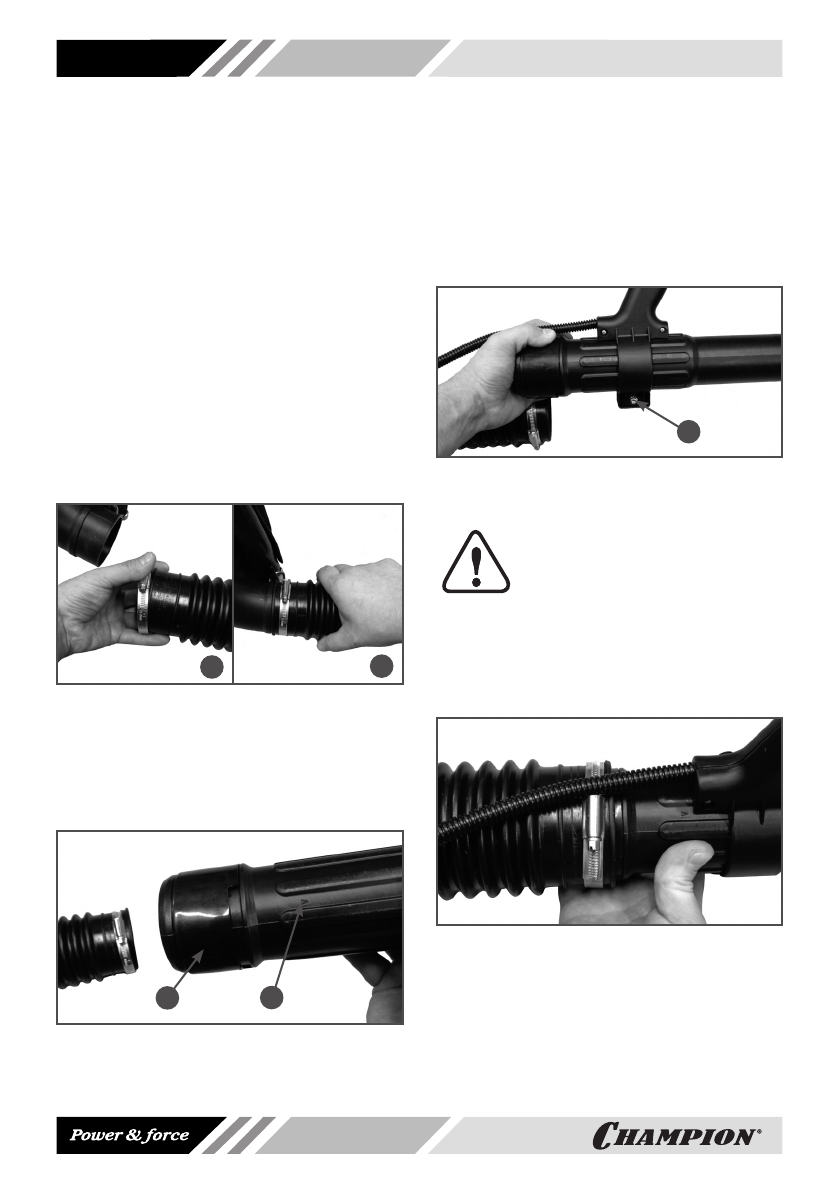

8. СБОРКА
Извлеките из коробки воздуходувное
устройство и проверьте его на наличие
повреждений.
Проверьте комплектность устройства в
соответствии с Таблицей 1. Воздуходув
-
ное устройство поставляется в практиче
-
ски собранном состоянии. Перед эксплу
-
атацией необходимо установить рукоятку
управления и напорную трубу.
Произведите сборку в следующем по
-
рядке:
1. Наденьте на гибкую трубу червячный
хомут (Рис. 2А) и наденьте гибкую
трубу на выходной патрубок корпуса
воздуходувного устройства (Рис. 2В).
Затяните хомут.
А
В
Рис. 2 Установка гибкой трубы
2. Наденьте второй червячный хомут на
свободный конец гибкой трубы.
3. Возьмите в руки трубу напорную «А»
и убедитесь, что пластиковая втулка
(1) установлена (Рис. 3).
2
1
Рис. 3 Труба напорная «А»
1. Втулка
2. Маркировка трубы «А»
4. Наденьте рукоятку управления на
трубу «А» (Рис. 4). При необходимо
-
сти, ослабьте винт хомута крепления
рукоятки управления ключом шести
-
гранным 4 мм из комплекта поставки
устройства.
1
Рис. 4 Установка рукоятки управления
1. Винт хомута крепления рукоятки
управления
ПРИМЕЧАНИЕ!
Не затягивайте винт хомута
крепления рукоятки управле
-
ния сразу же после установки
рукоятки управления на трубу «А».
5. Вставьте трубу напорную «А» с уста
-
новленной на ней рукояткой управле
-
ния в гибкую трубу (Рис. 5). Затяните
червячный хомут.
Рис. 5 Установка трубы напорной «А»
6. Соедините выступы на трубе «А» с
пазами в трубе «В». Нажмите на тру
-
бу «В» в сторону трубы «А» до упора
и поверните трубу «В» против часо
-
вой стрелки (если смотреть со сторо
-
ны двигателя) до плотной её фикса
-
ции (Рис. 6).
