стр. 10
6.3. При монтаже электроводонагревателя необходимо выдерживать
минимальные расстояния до стен, пола и потолка, указанные на рис.4.
Расстояние необходимо соблюдать для удобства эксплуатации и сервисного
обслуживания.
Запрещается помещать электроводонагреватель в ниши, загораживающие
крепежные элементы кожуха и препятствующие естественной вентиляции
изделия. Электроводонагреватель должен размещаться на негорючем
основании, использование дерева и пластмассы недопустимо.
6.4. Монтаж электроводонагревателя рекомендуется производить в
следующей последовательности:
• Закрепить кронштейны (поз.19 и 21) на основании водонагревателя с
помощью винтов М6х10 с шайбами, как показано на рис.1. При установке
электроводонагревателя в горизонтальном положении кронштейны
установить на основание с поворотом на 90°.
• Закрепить кронштейн настенный (поз.20) на вертикальной поверхности
в необходимом месте с помощью шурупов с пластиковыми дюбелями и
установить на него водонагреватель, как показано на рис.1.
• Открыть кожух (поз.3) как показано на рис.1, предварительно выкрутив
два винта крепления кожуха.
• Установить комбинированный предохранительный клапан из комплекта
поставки на парубок входа воды (поз.4), как показано на рис.2.
• Подсоединить электроводонагреватель к системе водоснабжения
согласно гидравлической схемы (рис.5).
• Подключить электроводонагреватель к трехфазной сети переменного
тока 380 В, 50Гц, для этого присоединить рабочий нулевой провод на
клемму нейтраль(N) электроводонагревателя, фазные провода на клеммы А,
В, С колодок (поз.16). Защитный нулевой провод (PE) подключить на болт
«ЗАЗЕМЛЕНИЕ» см. рис.2.
• При питании электроводонагревателя от однофазной сети переменного
тока 220В, 50Гц присоединить рабочий нулевой провод на клемму нейтраль
(N) электроводонагревателя а фазный на клеммы А, В, С клеммных колодок
(поз.16), защитный нулевой провод (РЕ) должен подключаться к клемме
«ЗАЗЕМЛЕНИЕ».

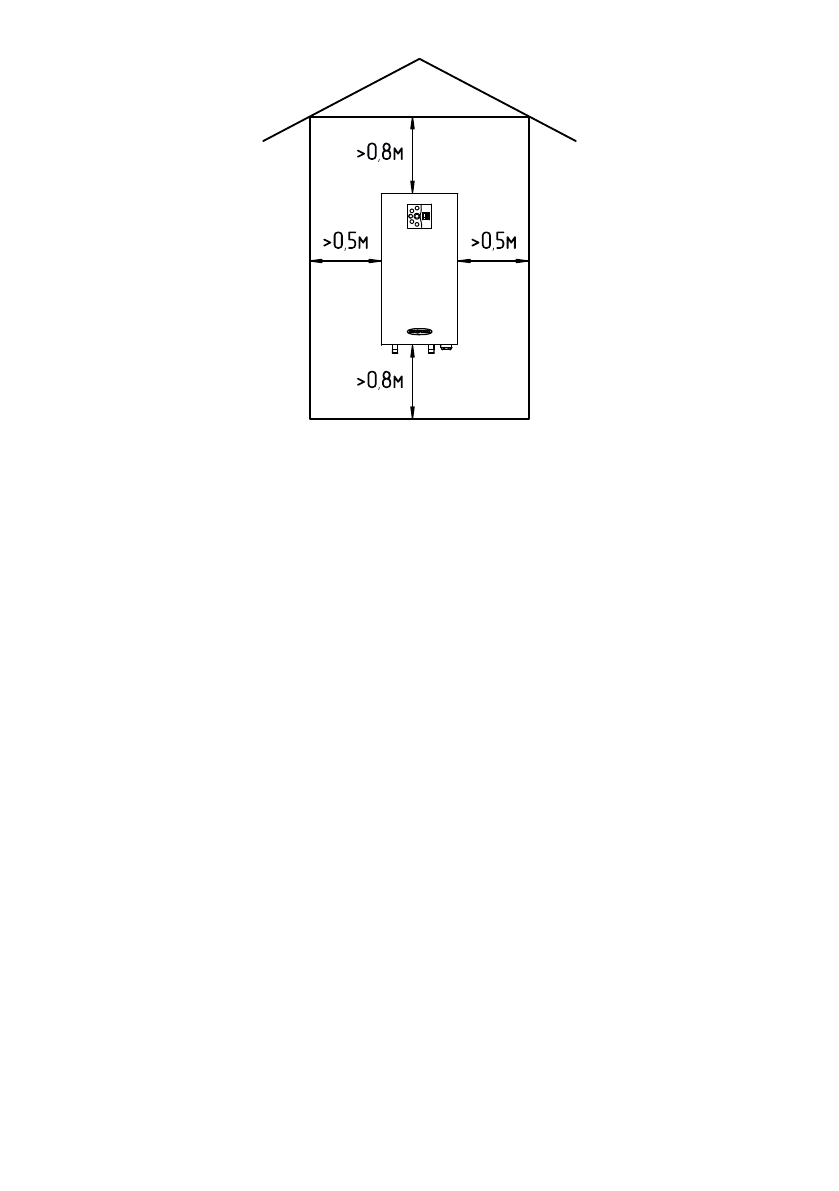

Рис.4 Схема установки электроводонагревателя
