стр. 8

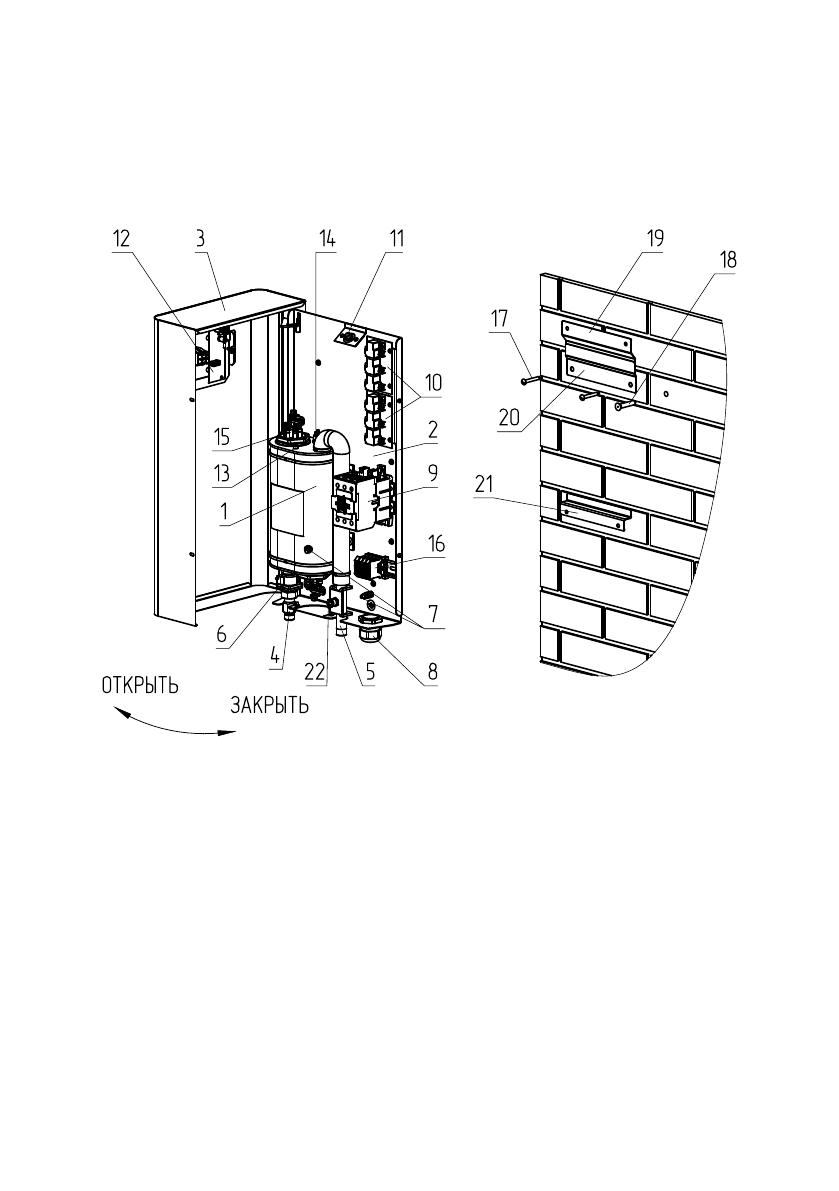

Рис.1 Конструкция электроводонагревателя и способ
его крепления к стене
1 - Корпус электроводонагревателя
2 - Основание электроводонагревателя
3 - Кожух электроводонагревателя
4 - Патрубок входа воды
5 - Патрубок выхода воды
6 - Датчик потока воды
7 - Болты заземления
8 - Кабельный ввод для силового кабеля
9 - Пускатель электромагнитный
10 - Блок силовой
11 - Предохранитель блока управления
12 - Блок управления
13 - Датчик температуры воды
14 - Датчик перегрева воды в
котле
15 - Блок ТЭН
16 - Клеммные колодки
17 - Шуруп 6х50
18 - Пластиковый дюбель
19 - Кронштейн подвесной
20 - Кронштейн настенный
21 - Кронштейн упорный
22 - Датчик перегрева воды
на выходе
ZOTA «InLine» 18-30
5.11. С помощью переключателя ступеней мощности (рис.3 поз.2)
регулируется мощность электроводонагревателя, соответственно и время
достижения установленной температуры воды.
5.12. Для защиты от короткого замыкания в цепи управления на основании
электроводонагревателя (поз.2) установлен предохранитель блока
управления (рис.1 поз.11).
