6
4 Монтаж
uniSTOR - VIH Q 120, 150, 200/VIH CQ 120, 150
6
4.3 Размеры аппарата и присоединительные размеры VIH Q

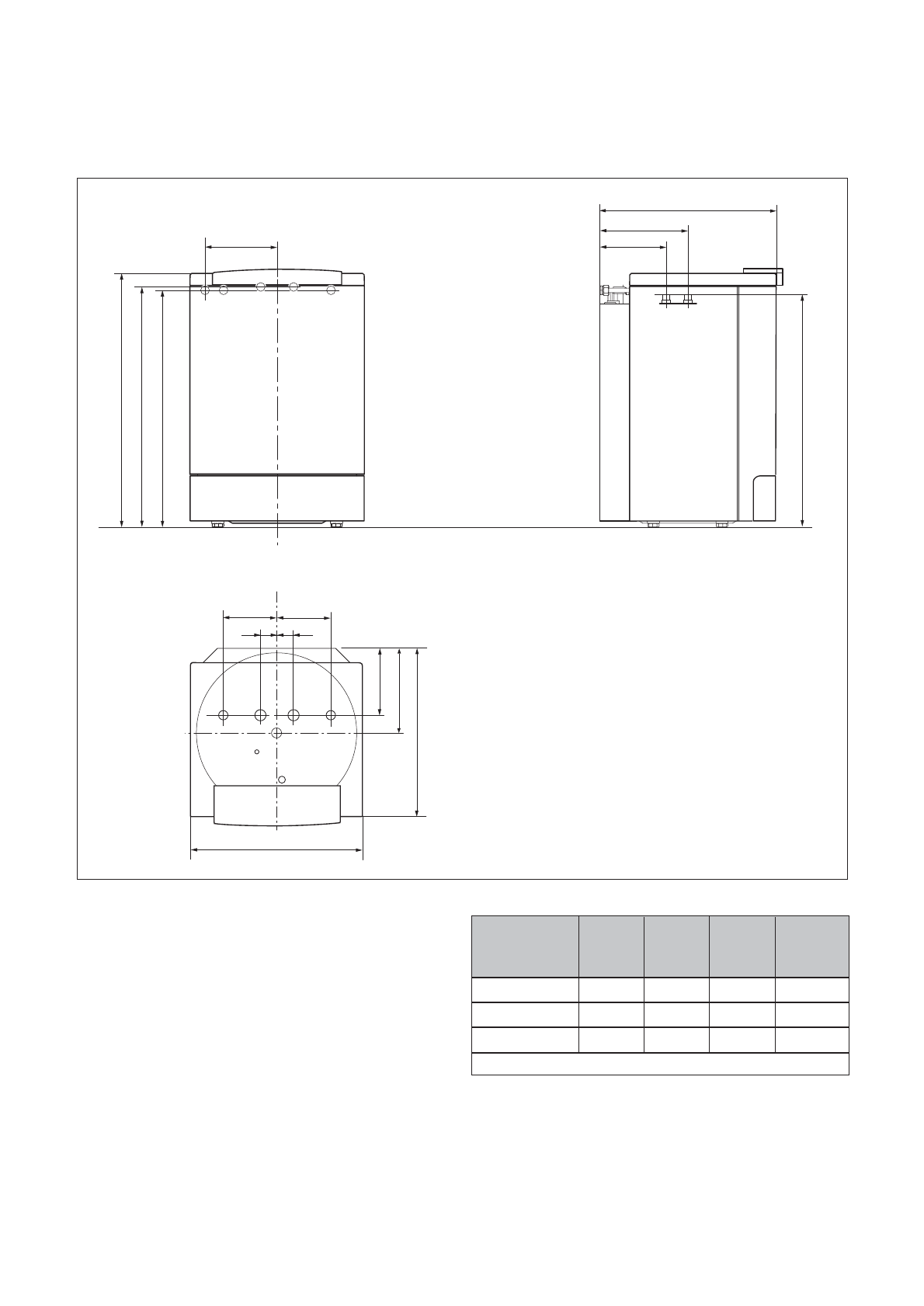

Рис. 4.2 Чертеж с размерами
295
242
180
55
55
180
295
222
A
B
C
5 2
3
4
1
2
3
5
6
4
1
222
295
590
585
590
D
1)
2)
Экспликация
1
подвод холодной воды
R
3
⁄
4
2
подвод горячей воды
R
3
⁄
4
3
подача емкостного водонагревателя R 1
4
обратная линия емкостного водонагревателя R 1
5
подвод циркулирующей воды
R
3
⁄
4
6
погружная гильза
R = наружная резьба, Rp = внутренняя резьба
Указанные размеры действительны в том случае,
когда опорные ножки емкостного водонагревателя
ввинчены до упора.
Размер по высоте может настраиваться с помощью
регулируемых опорных ножек емкостного
водонагревателя.
аппарат
A
B
C
D
VIH Q 120
850
801
791
776
VIH Q 150
1063
1014
1004
989
VIH Q 200
1333
1284
1274
1259
размеры в мм
О монтажных размерах для нагревательного
прибора и допусках (в частности, при
использовании трубной обвязки фирмы "Vaillant")
можно узнать из инструкции по монтажу аппарата, а
также из соответствующей инструкции по деталям
оснастки.
1)
Размер по высоте для
подсоединений 3 и 4 со
смонтированными уголками
2)
Размер по высоте для
подсоединений 1, 2 и 5 со
смонтированными уголками
