Монтаж 4

uniSTOR - VIH Q 120, 150, 200/VIH CQ 120, 150

GUS

4.7 Электромонтаж

Опасность!
Опасность для жизни ввиду возможного
поражения электрическим током на

токоведущих вводах. Всегда отключайте
нагревательный прибор от электрической
сети. Только после этого Вы можете
приступить в выполнению монтажных
работ.

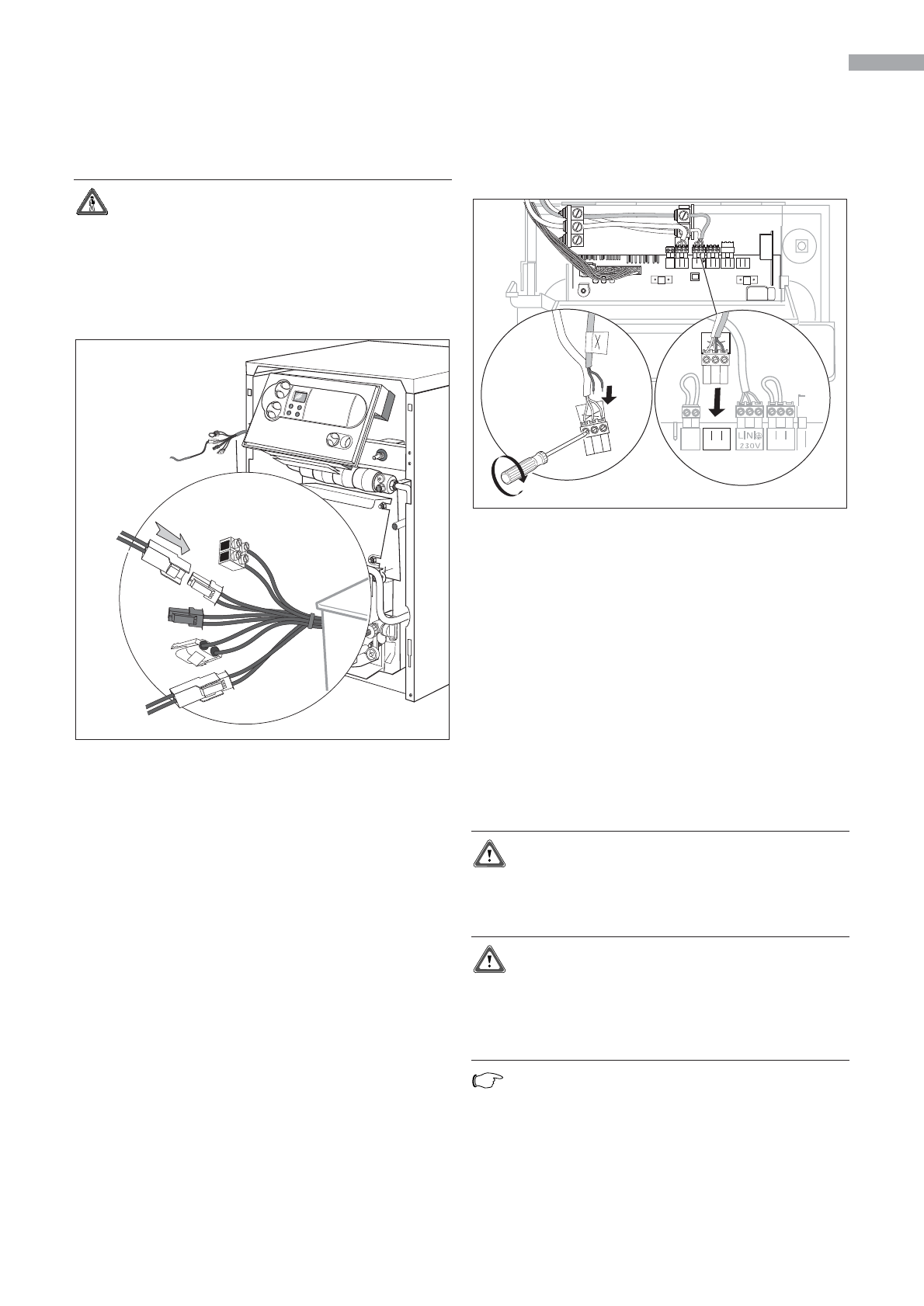

Рис. 4.5 Электромонтаж

• Соедините датчик емкостного водонагревателя с

нагревательным прибором или внешним
регулятором. О месте монтажа соответствующей
клеммовой колодки и обозначении клемм Вы
узнаете из соответствующей инструкции по
монтажу аппарата.

• Проложите кабель постоянной индикации

состояния анода параллельно с кабелем датчика
емкостного водонагревателя от емкостного
водонагревателя горячей воды до
нагревательного прибора.

4.7.1 Подключение постоянной индикации

состояния анода к электрической сети

Рис. 4.6 Подключение постоянной индикации состояния

анода к электрической сети

• Соедините коричневую жилу (+) кабеля с клеммой

8 в распределительной коробке нагревательного
прибора.
О месте монтажа соответствующей клеммовой
колодки и обозначении клемм Вы узнаете из
соответствующей инструкции по монтажу
аппарата.

• Соедините синюю жилу (-) кабеля с клеммой 9 в

распределительной коробке нагревательного
прибора.
О месте монтажа соответствующей клеммовой
колодки и обозначении клемм Вы узнаете из
соответствующей инструкции по монтажу
аппарата.

Внимание!
Кабели не следует путать местами, так как
не будет обеспечиваться правильное

функционирование постоянной индикации
состояния анода.

Внимание!
Обратите внимание на то, чтобы зажимы
были правильно подсоединены. Проверьте

это, отсоединив плоский разъем.
Светодиодный индикатор должен гореть
красным светом.

Указание!
Клеммы 7, 8 и 9 используются также для
подключения регулирующих устройств.

• При необходимости, подсоедините к зажиму для

люстры (1) двухжильный кабель для устройства
связи (vrnetDIALOG) (смотри 4.7.2).

L N

2 3 0 V

24V

230V

7 8 9
