10

4

Монтаж

uniSTOR - VIH Q 120, 150, 200/VIH CQ 120, 150

10

4.7.2 Присоединение устройства постоянной

индикации состояния анода к vrnetDIALOG

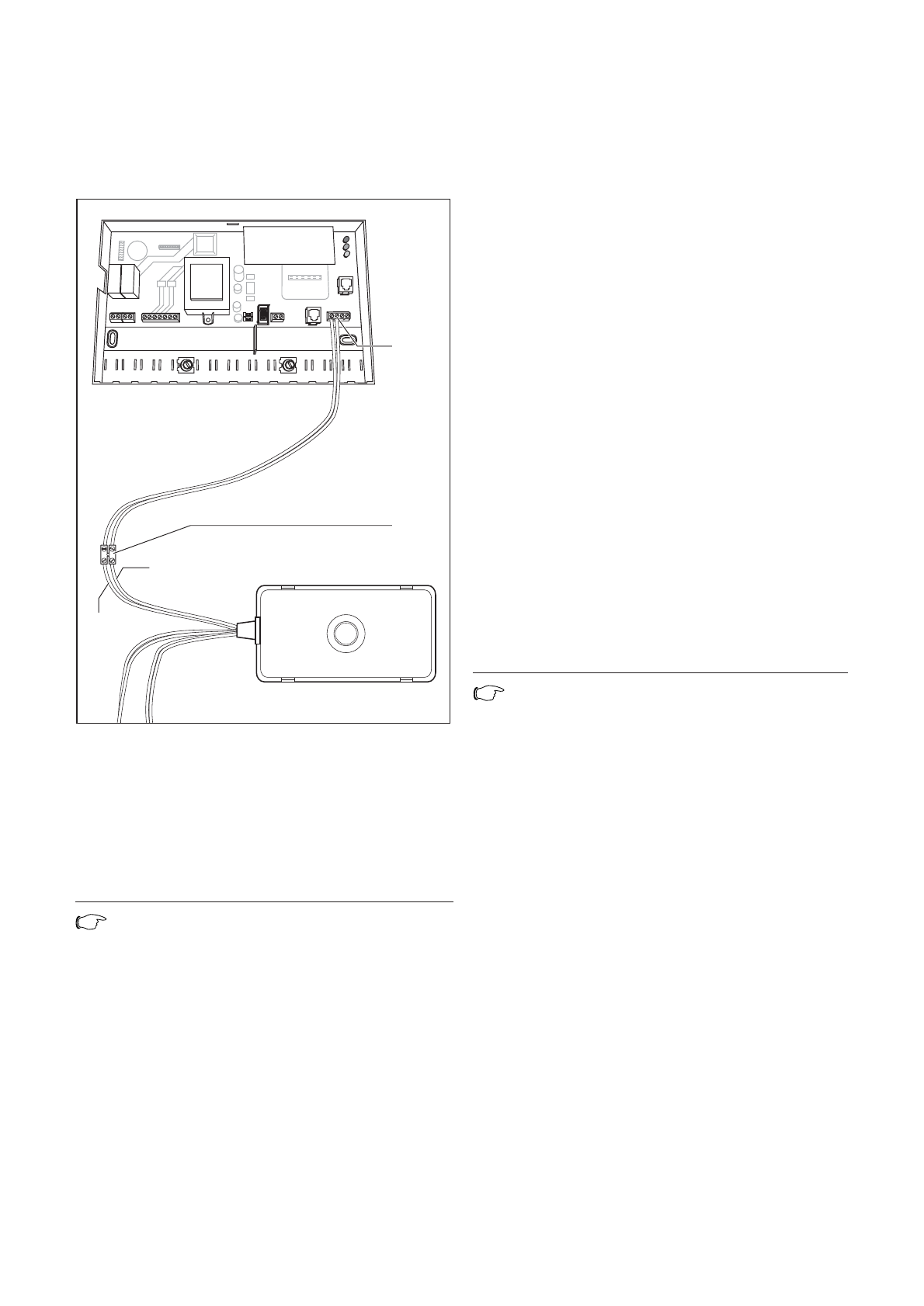

Рис. 4.7 Подключение постоянной индикации состояния

анода к сети

• Подсоедините к зажиму (1) на устройстве

постоянной индикации состояния анода
двухжильный кабель (мин. 0,3 мм2).

• Проложите кабель к устройству связи vrnetDIALOG.

Соедините жилы кабеля с одним из двух входов 24
В (2).

Указание!
Не прокладывайте кабель параллельно
сетевым проводам. Соблюдайте
полярность!
При длине кабеля более 20 м
воспользуйтесь экранированным кабелем.

1

blau (ground)

rot (+)

2

После монтажа проверьте следующее:
– Наполнен ли аппарат VIH Q/CQ водой?
– Правильно ли подсоединен зажим 8, 9 на

нагревательном приборе?

– Включен ли нагревательный прибор?
– Правильно ли выполнено соединение с анодом?
• После подключения выполните с помощью

пробника замер напряжения между жилами (на
устройстве связи)
- горит зеленый светодиодный индикатор VIH: > 5

Вольт (обычно 8 В)

- горит красный светодиодный индикатор на VIH:

< 1 Вольт (обычно 0,2 В) (посредством
отсоединения штекера на диоде).

Если Вы в результате замера получили
вышеуказанные значения напряжения, значит,
устройство постоянной индикации состояния анода
подсоединено правильно.

• Выполните настройку следующих параметров для

устройства связи:
- 24 В вход № 1 или 2 (как подсоединено)
- за пределами область
- факс, электронная почта, система передачи
коротких сообщений
- область
мин:    512
макс: 1020

Указание!
Выполните действия по настройке этих
параметров согласно инструкции по
монтажу устройства связи.
