Способы монтажа водонагревателя

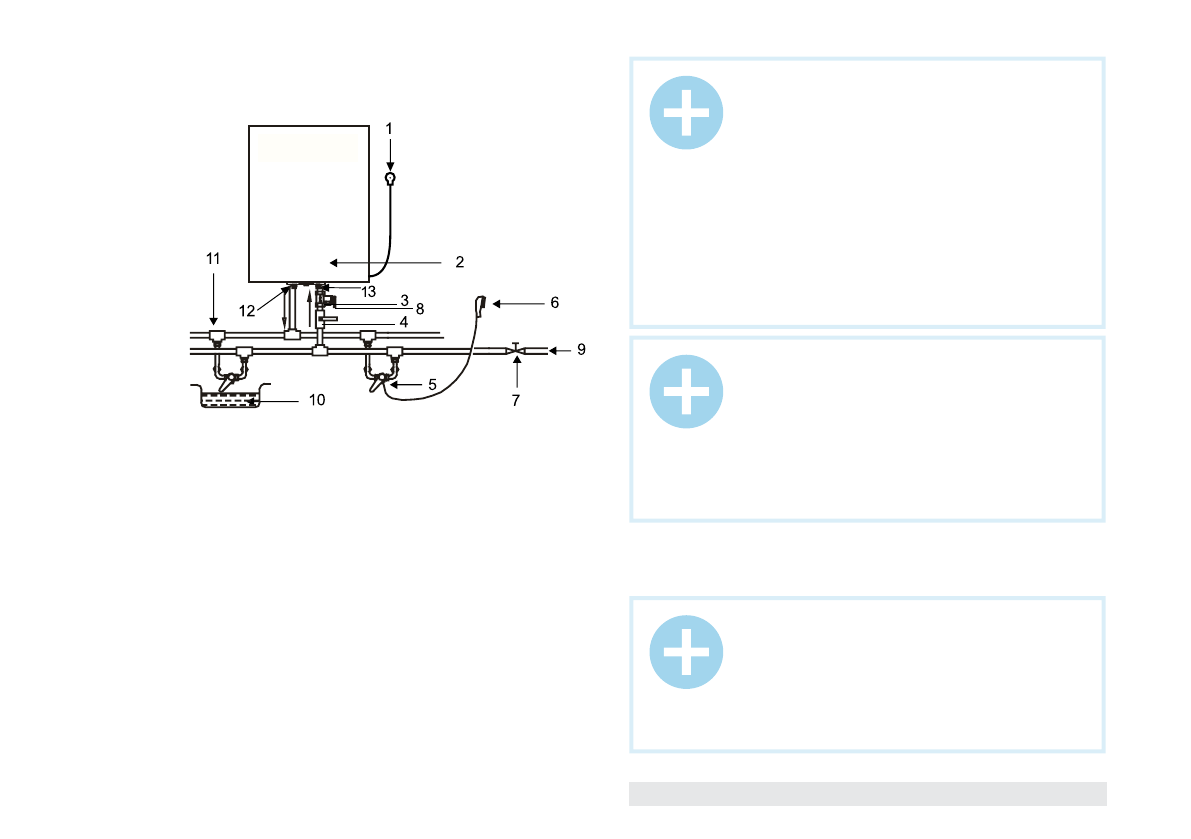

Способ монтажа водонагревателя для нескольких точек потребления

представлен на рис. 6.

1. Сетевой шнур с вилкой
2. Водонагреватель
3. Обратный предохранительный клапан
4. Кран входа холодной воды*
5. Смеситель*
6. Душевая насадка*
7. Отсечной кран водопроводной магистрали*
8. Отверстие для сброса давления
9. Водопроводная магистраль
10. Ванна*
11. Тройник*
12. Выходной патрубок
13. Входной патрубок

Рис. 6

ПРИМЕЧАНИЕ!

Детали крепления к стене в комплект поставки не

входят. Рекомендуется использовать металлический

крепёж диаметором 10 мм (шурупы, винты, крюкт и

т.д.). Электрический водонагреватель нельзя крепить

на стене до того, как вы убедитесь, что кронштейн

установлен надёжно и прочно. В противном случае

электрический водонагреватель может упасть со

стены, что может привести к его повреждению и

даже к серьёзным происшествиям с причинением

вреда здоровью и получением травм. При определе-

нии точек для отверстий под болты следует преду-

смотреть свободное пространство между нижней

частью водонагревателя и полом не менее 0,6 м,  для

обеспечения удобства технического обслуживания

при необходимости его проведения.

Вертикальная

установка

Подключение к водопроводной магистрали

1. Нагреватель подключается к водопроводной сети с давлением ми-

нимум 0,1 МПа, максимум 0,6 МПа.

ПРИМЕЧАНИЕ!

Водонагреватель является прибором, действу-

ющим таким образом, что давление воды в во-

донагревателе, соответствует давлению воды в

водопроводной магистрали. Если в магистрали

давление превышает 0,5 МПа, то следует смонти-

ровать перед водонагревателем редуктор давле-

ния, чтобы давление не превышало 0,5 МПа.

ПРИМЕЧАНИЕ!

Для  обслуживания водонагревателя установите

сливной кран и тройник между патрубком входа хо-

лодной воды и предохранительным клапаном (см.

рис 7). Данный тройник поможет  сливать воду из

водонагревателя. Для удобства рекомендуется под-

соединить к отсечному крану тройника шланг для

слива воды. Этот шланг позволит направлять сли-

ваемую из водонагревателя воду в канализацию или

другое выбранное Вами место.
