www.timberk.com • электрический накопительный водонагреватель

20

ПРИМЕЧАНИЕ:

Между предохранительным клапаном и входным

патрубком нельзя монтировать дополнительные

приспособления, например, отсечной кран.

5. Нагреватель со смонтированным клапаном подключить к водопро-

водной сети - в месте подведения воды установить отсечной кран.
6. К выходному патрубку, обозначенному красным цветом, подсоеди-

нить желаемое количество точек потребления.
7. Открыть отсечной кран и один из разборных кранов. После напол-

нения резервуара, о чем свидетельствует вытекание воды из разбор-

ного крана, закрыть разборный кран и проверить герметичность всех

соединений.

ВНИМАНИЕ!

Если вода в месте установки содержит большое

количество солей кальция, марганца или железа,

то необходимо в подводящей системе смонтиро-

вать соответствующий фильтр для снижения ко-

личества накипи в резервуаре и на нагреватель-

ном элементе.

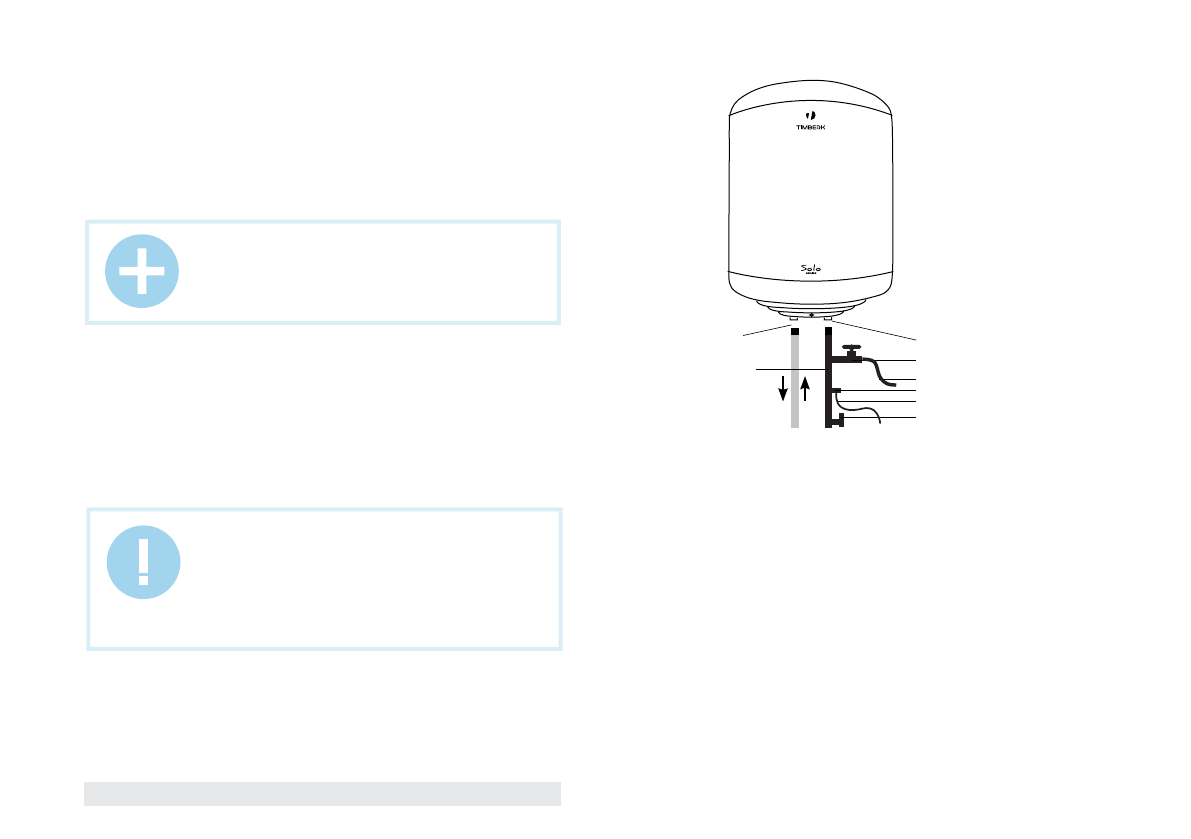

1

4
8

5

6

7

2

3

1 - Входной патрубок
2 - Выходной патрубок
3 - Тройник*
4 - Отсечной кран*
5 - Предохранительный клапан
6 - Сливная трубка*
7 - Отсечной кран входа холодной воды*
8 - Сливной шланг*

* не входит в комплект поставки.

2. Для подключения водонагревателя к водопроводу применяются

трубы диаметром G1/2.
3. Для предотвращения протечки при подсоединении труб используйте

резиновые уплотнительные прокладки на резьбовых  окончаниях  труб.
4. На входной патрубок обозначенный голубым цветом и стрелкой

направления течения воды накрутите предохранительный клапан так,

чтобы течение воды совпадало с направлением стрелки на корпусе

Рис. 7
