www.timberk.com • электрический накопительный водонагреватель
17

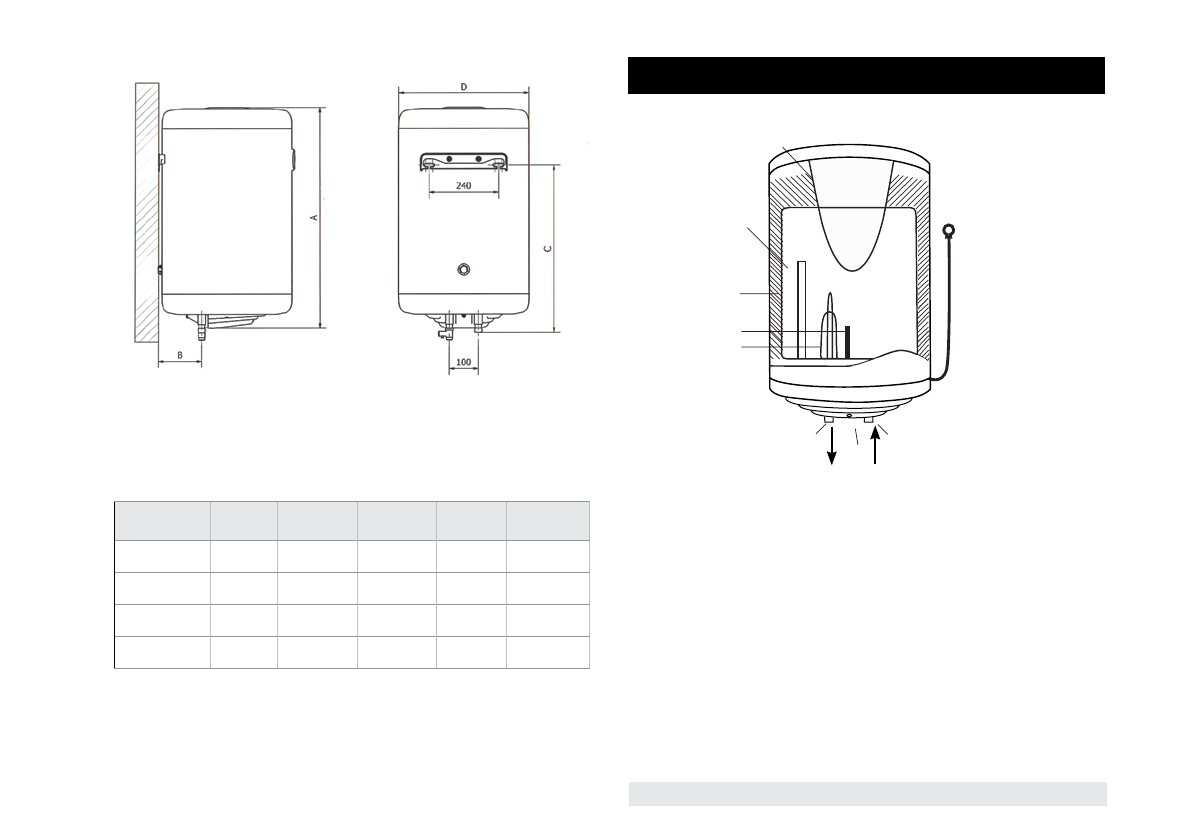

Размерные характеристики
Размерные характеристики водонагревателя (в мм) согласно рис. 1, 2
приведены в таблице 2.
Таблица 2
Рис. 1
Рис. 2
5. КОНСТРУКЦИЯ ВОДОНАГРЕВАТЕЛЯ
1. Внутренний резервуар
2. Внешний корпус
3. Сетевой шнур
4. Входной патрубок
5. Патрубок выхода горячей воды
6. Ручка термостата
7. Нагревательный элемент (ТЭН)
8. Защитный магниевый анод
9. Теплоизоляция
Рис. 4
Артикул
Объем, л
A
B
C
D
RE11 30 V
30
508
110
358
370
RE11 50 V
50
558
150
395
450
RE11 80 V
80
775
150
580
450
RE11 100 V
100
950
150
790
450
1
2
3
9
8
7
5
6
4
