www.timberk.com • электрический накопительный водонагреватель

17

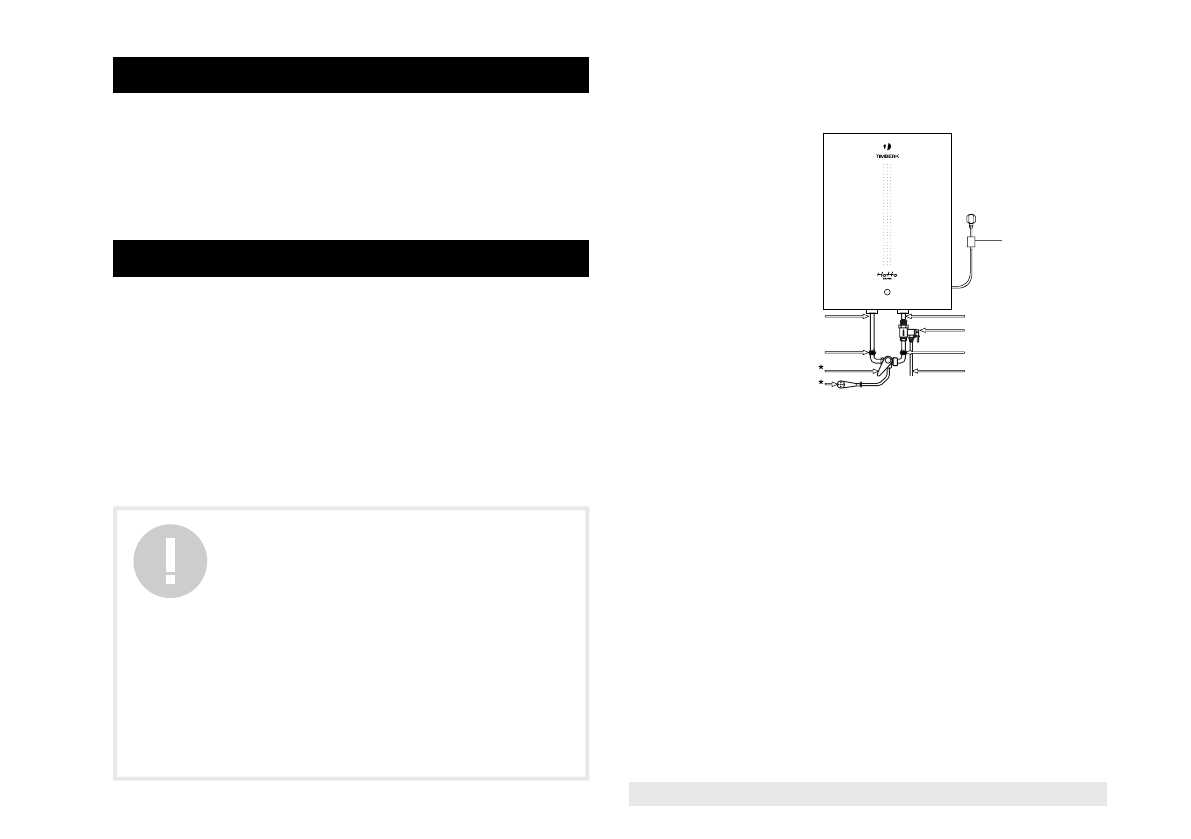

Рис. 3

6.  КОМПЛЕКТ ПОСТАВКИ

1. Водонагреватель - 1 шт.
2. Крепежная планка - 1 шт.**
3. Предохранительный клапан - 1 шт.
4. Сливная трубка -1 шт.
5. Руководство по эксплуатации и гарантийный талон -1 шт.
6. Упаковка - 1 шт.

7. УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ

Местоположение

1. Электрический водонагреватель следует устанавливать на проч-

ной стене.
2. Стена,  на  которой  устанавливается  электрический  водонагрева-

тель, должна выдерживать, как минимум, двойной вес водонагрева-

теля, полностью заполненного водой, на стене должны отсутствовать

трещины и другие повреждения. В противном случае необходимо при-

нять меры для усиления крепления или установить водонагреватель на

специальной опоре.
3. Если ванная комната слишком маленькая, водонагреватель можно

установить в другом месте, закрытом от прямого солнечного света и

недоступном для попадания влаги. Однако для снижения потерь тепла

в трубопроводах место установки водонагревателя должно находиться

как можно ближе к месту использования горячей воды.

ВНИМАНИЕ!

Водонагреватель должен быть установлен на

вертикальную стену строго в том положении, как

указано на рис. 2. Водонагреватель с нижним под-

ключением модели SWH ME1 10 VO можно уста-

навливать над умывальником, кухонной ракови-

ной или в другом месте, где он не будет мешать,

при этом входной и выходной патрубки должны

обязательно располагаться в нижней части при-

бора.
Водонагреватель с верхним подключением мо-

дели SWH ME1 10 VU можно устанавливать под

умывальником, кухонной раковиной или в другом

месте, где он не будет мешать, при этом входной и

выходной патрубки должны обязательно распола-

гаться в верхней части прибора.

Способы монтажа водонагревателя

Способ монтажа водонагревателя для одной точки потребления пред-

ставлен на рис. 3.

2

3

4

5

6

1

7

8

9

HEATING

HEATING

слив воды

1 - Сетевой шнур с блоком УЗО
2 - Выходной патрубок
3 - Кран регулировки потока горячей воды*
4 - Смеситель*
5 - Душевая насадка*
6 - Кран регулировки потока холодной воды*
7 - Сливная трубка
8 - Комбинированный предохранительный клапан
9 - Входной патрубок
10 - Магниевый анод-патрубок для слива воды
11 - Отсечной кран водопроводной магистрали*
12 - Водопроводная магистраль

***

–

 для модели SWH ME1 10 VU требуется верхнее подключение к водопроводной маги-

страли, поэтому патрубки и органы управления располагаются в верхней части прибора
