www.timberk.com • электрический накопительный водонагреватель

16

Объем, л

A

B

C

D

E

Серия ME1

10

-

410

280

100

428

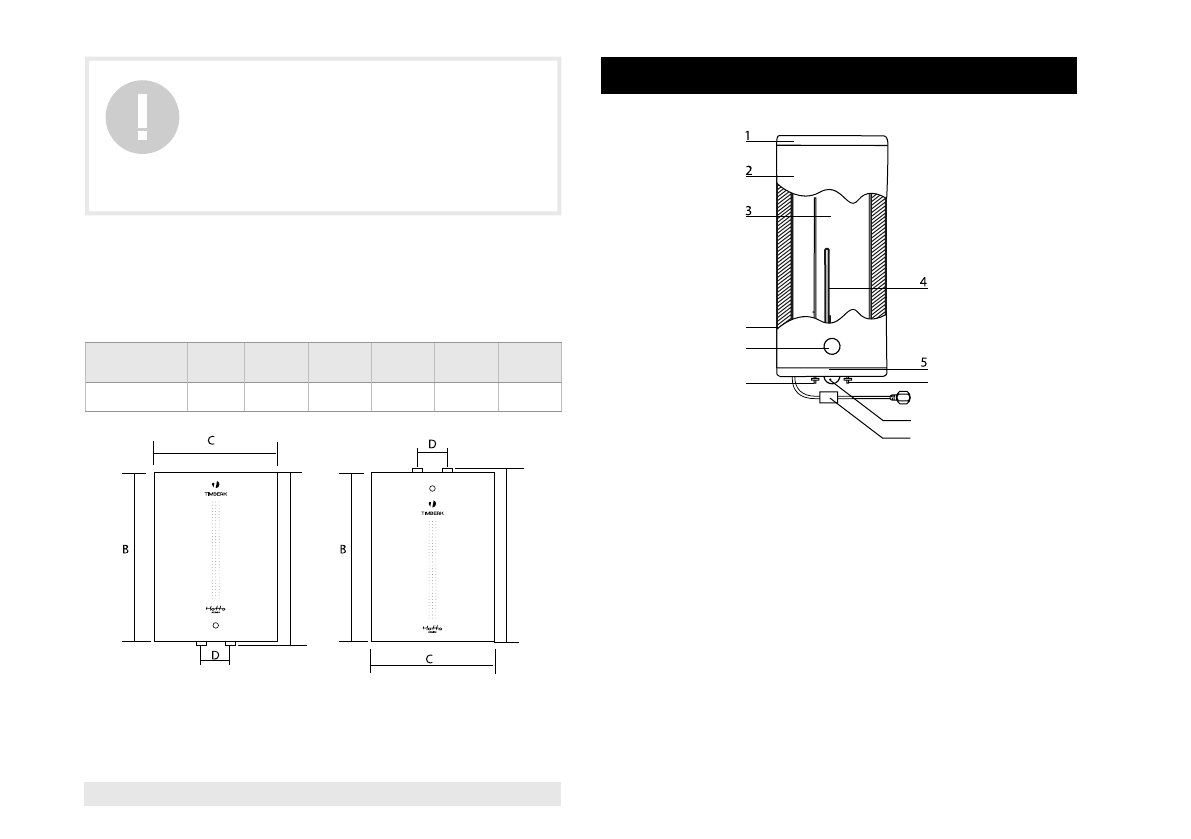

Размерные характеристики

Размерные характеристики водонагревателя серии ME1(в мм) соглас-

но рис. 1 приведены в таблице 2*.
Таблица 2

* - для модели SWH ME1 10 VU требуется верхнее подключение к водопроводной маги-
страли, поэтому патрубки  и органы управления находятся сверху

Рис. 1

ВНИМАНИЕ!

На дату производства технические характери-

стики приобретенного Вами водонагревателя со-

ответствуют данным указанным в таблице. Про-

изводитель имеет право изменить технические

характеристики прибора и его комплектацию без

предварительного уведомления об этом.

*

–

 время нагрева при ∆ 25°С

5. ОПИСАНИЕ ВОДОНАГРЕВАТЕЛЯ

Рис. 2

Серия МE1 10 VO / ME1 10 VU (рис.2)

1 - Верхняя защитная крышка
2 - Внешний корпус
3 - Внутренний резервуар
4 - Нагревательный элемент
5 - Нижняя защитная крышка
6 - Теплоизоляционный слой из пенополиуретана
7 - Входной патрубок

*

8 - Патрубок выхода горячей воды*
9 - Индикаторная лампочка

*

10 - Ручка термостата*
11 - Устройство защитного отключения (УЗО)

* – для модели SWH ME1 10 VU требуется верхнее подключение к водопроводной маги-
страли, поэтому патрубки и органы управления располагаются в верхней части прибора

HEATING

HEATING

HEATING

HEATING

E

E

6

7

8

9

10

11
