ПРИМЕЧАНИЕ!

Пожалуйста, для установки водонагревателя ис-

пользуйте принадлежности, предоставленные

производителем.  Электрический водонагре-

ватель нельзя крепить на стене до того, как вы

убедитесь, что кронштейн установлен надёжно и

прочно. В противном случае электрический во-

донагреватель может упасть со стены, что может

привести к его повреждению и даже к серьёзным

происшествиям с причинением вреда здоровью

и получением травм. При определении точек для

отверстий под анкерные болты следует преду-

смотреть свободное пространство между нижней

частью водонагревателя и полом не менее 0,6 м, а

для серии FSL2/FSP2 ещё и  свободное простран-

ство  между боковой крышкой с правой стороны

и стеной для обеспечения удобства технического

обслуживания при необходимости его проведения

Монтаж водонагревателя

1.  Электрический водонагреватель следует устанавливать на проч-
ной стене. Если прочность стены не позволяет удерживать вес, рав-
ный двойному весу общего веса водонагревателя, полностью запол-
ненного водой, его следует устанавливать на специальной опоре.

2.  После того, как вы выбрали правильное место установки водона-
гревателя, определите точки для отверстий под распорные болты с
крюками (определяются в соответствии со спецификацией прибора,
который вы выбрали). Просверлите в стене два отверстия соответ-
ствующей глубины с использованием  сверла, подходящего по разме-
ру под распорные болты, прилагаемые к водонагревателю,вставьте
винты, поверните крюк вверх, плотно затяните гайки и затем повесь-
те электрический водонагреватель на эти крюки (см. Рис.8).

3.  Прикрепите сетевую розетку к стене. Требования к розетке следу-
ющие: 230V/10A, однофазная, трёхпроводная. Рекомендуется разме-
стить розетку с правой стороны выше водонагревателя.

4.  Если ванная комната слишком маленькая, водонагреватель можно
установить в другом месте, закрытом от прямого солнечного света
и недоступном для попадания влаги. Однако для снижения потерь
тепла в трубопроводах место установки водонагревателя должно
находиться как можно ближе к месту использования горячей воды.

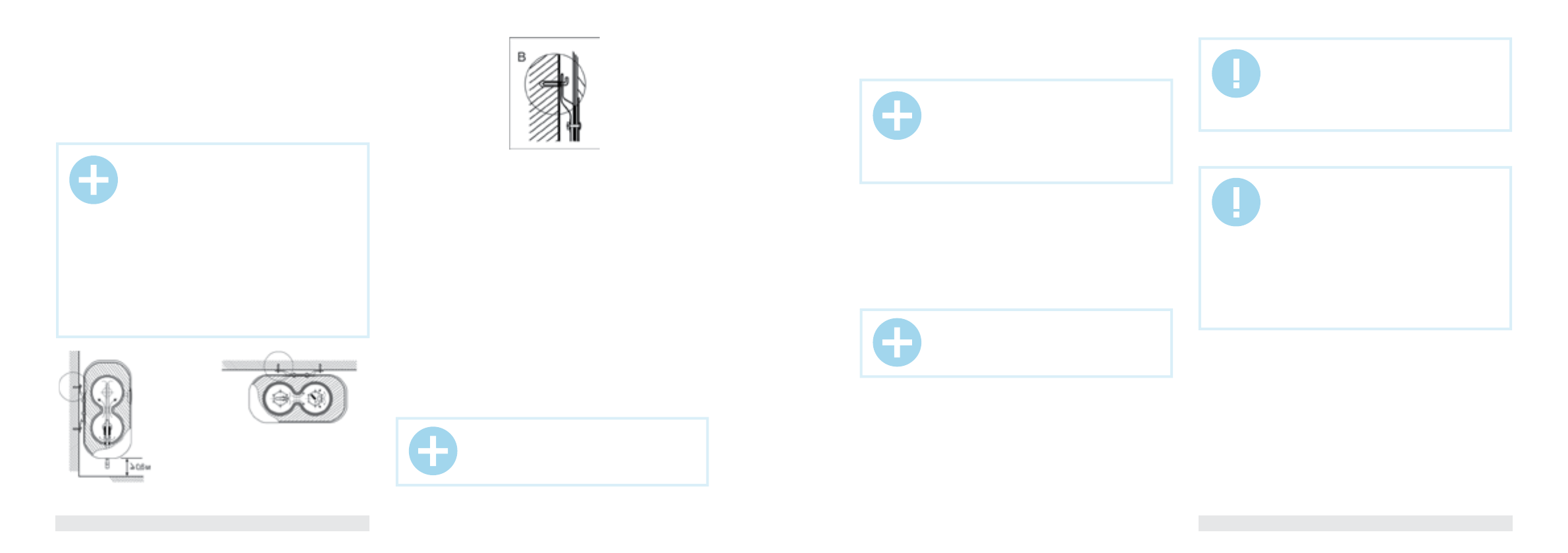

Рис.7

Рис. 8

ПРИМЕЧАНИЕ:

В местах или на стене, куда может попасть вода,

высота установки электрической розетки должна

быть не менее 1,8 м.

10.  Ванна *

11.  Тройник*

12.  Магниевый анод- патрубок для слива воды

13. Входной патрубок

14.Выходной патрубок

* не входит в комплект поставки

ПРИМЕЧАНИЕ:

Между предохранительным клапаном и входным

патрубком нельзя монтировать дополнительные

приспособления, например, отсечной кран.

Подключение к водопроводной магистрали

1. Нагреватель подключается к водопроводной сети с давлением ми-
нимум 0,1 МПа, максимум 0,7 МПа

2. Для подключения водонагревателя к водопроводу применяются
трубы диаметром G1/2.

3. Для предотвращения протечки при подсоединении труб используйте
резиновые уплотнительные прокладки на резьбовых  окончаниях  труб.

4. На входной патрубок обозначенный голубым цветом и стрелкой
направления течения воды накрутите предохранительный клапан так,
чтобы течение воды совпадало с направлением стрелки на корпусе
клапана. На отверстие сброса давления предохранительного клапана
(см. рис. 11) оденьте дренажную трубку* для отвода воды (возможно
появление при нагревании) в канализацию.

5. Нагреватель со смонтированным клапаном подключить к водопро-
водной сети - в месте подведения воды установить отсечной кран.

6. К выходному патрубку, обозначенному красным цветом, подсоеди-
нить желаемое количество точек потребления.

7. Открыть отсечной кран и один из разборных кранов. После напол-
нения резервуара, о чем свидетельствует вытекание воды из разбор-
ного крана, закрыть разборный кран и проверить герметичность всех
соединений.

ПРИМЕЧАНИЕ!

Водонагреватель является прибором, действу-

ющим таким образом, что давление воды в во-

донагревателе, соответствует давлению воды в

водопроводной магистрали. Если в магистрали

давление превышает 0,7 МПа, то следует смонти-

ровать перед водонагревателем редуктор давле-

ния, чтобы давление не превышало 0,7 МПа.

ВНИМАНИЕ!

Если вода в месте установки содержит большое

количество солей кальция, марганца или железа,

то необходимо в подводящей системе смонтиро-

вать соответствующий фильтр для снижения ко-

личества накипи в резервуаре и на нагреватель-

ном элементе.

Подключение к электрической сети

1. Водонагреватель рассчитан на подключение к электрической сети
с однофазным напряжением 230 В. Перед подключением убедитесь,
что параметры электросети в месте подключения соответствуют па-
раметрам, указанным на маркировочной табличке с техническими
данными прибора. При установке водонагревателя следует соблю-
дать действующие правила электробезопасности.

2. Электрическая розетка должна быть рассчитана на номинальный
ток не ниже 10A, электрический кабель с жилой сечением не менее
3х1,5 мм

2

 (для меди).

Электрические розетка и вилка должны всегда оставаться сухими
во избежание утечки электрического тока. Регулярно проверяйте,
что электрическая вилка плотно подключена к розетке. Проверку
проводите в следующем порядке: вставьте электрическую вилку в
розетку, через полчаса работы выключите водонагреватель и вынь-

ВНИМАНИЕ!

Перед подключением накопительного водона-

гревателя убедитесь в том, что водонагреватель

заземлен надлежащим образом. Правильное за-

земление важно для минимизации ударов током

и опасности возгорания. Шнур питания оснащён

вилкой, с контактом заземления. Устройство

должно использоваться с правильно заземленной

сетевой розеткой. Если розетка, которую Вы пла-

нируете использовать, не заземлена соответству-

ющим образом или защищена предохранителем

с задержкой на срабатывание или прерывателем

цепи, свяжитесь с квалифицированным электри-

ком для установки правильной розетки.

(вид сбоку)
для серии FSM2/FSQ2

(вид сверху)
для серии FSM1/FSQ1

для серии
for FSL2/FSP2 series

для серии
for FSL1/FSP1 series

*не входит в комплект поставки
