www.timberk.com • электрический накопительный водонагреватель

www.timberk.com • электрический накопительный водонагреватель

21

20

слив воды

слив воды

горизонтальное положение

вертикальное положение

6.  КОМПЛЕКТ ПОСТАВКИ

7. УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ

1. Водонагреватель - 1 шт.

2. Анкерный болт - 2 шт.

3. Предохранительный клапан - 1 шт.

4. Руководство по эксплуатации -1 шт.

5. Гарантийный талон - 1 шт.

6. Упаковка - 1 шт.

Местоположение

1. Электрический водонагреватель следует устанавливать на прочной
стене.

2. Стена,  на  которой  устанавливается  электрический  водонагрева-
тель, должна выдерживать, как минимум, двойной вес водонагрева-
теля, полностью заполненного водой, на стене должны отсутствовать
трещины и другие повреждения. В противном случае необходимо при-
нять меры для усиления крепления или установить водонагреватель на
специальной опоре.

3. Если ванная комната слишком маленькая, водонагреватель можно
установить в другом месте, закрытом от прямого солнечного света и
недоступном для попадания влаги. Однако для снижения потерь тепла
в трубопроводах место установки водонагревателя должно находиться
как можно ближе к месту использования горячей воды.

1 - Верхняя комбинированная защитная крышка

2 - Внешний декоративный корпус

3 - Система переливов (3 перелива)

4 - Теплоизоляционный слой из пенополиуретана

5 - Внутренний резервуар

6 - Нагревательный элемент

7- Сетевой шнур с эл. вилкой и УЗО*

8 - Трубка датчика термостата и датчика температуры**

9 - Защитный магниевый анод

10 - Входной патрубок с рассекателем

11 - Нижняя комбинированная защитная крышка

12 - Комбинированный предохранительный клапан (требуется обяза-
тельная установка на патрубок подачи холодной воды) Поз. А

13 - Аварийный слив избыточного давления воды ( при работе водона-
гревателя возможно слабое подтекание воды из отверстия аварийного
слива. Это нормально)

14 - Патрубок выхода горячей воды

15 -  Верхняя часть патрубка забора горячей воды

16 - Панель управления

*В зависимости от партии товара УЗО может быть расположено не в составе сетевого
шнура

** Датчик температуры доступен только для водонагревателя серии FSP1

ВНИМАНИЕ!

Водонагреватель должен быть установлен на

вертикальную стену строго в том положении, как

указано на рис. 3, 4 (серия FSL1/FSP1 – в верти-

кальном положении, серия FSL2/FSP2 – в гори-

зонтальном). Установка прибора в любом другом

положении или перекос относительно вертикали

или горизонтали неизбежно приведет к выходу

водонагревателя из строя, созданию аварийной

обстановки и рассматривается производителем

как негарантийный случай.

1. Сетевой шнур с УЗО

2. Выходной патрубок

3. Кран регулировки потока горячей воды*

4. Смеситель*

5. Душевая насадка*

6. Кран регулировки потока холодной воды*

7. Сливная трубка*

8. Комбинированный предохранительный клапан

9.  Входной патрубок

10. Магниевый анод-патрубок для слива воды

11. Отсечной кран водопроводной магистрали*

12. Водопроводная магистраль

* не входит в комплект поставки

1.  Сетевой шнур с УЗО

2.  Смонтированный водонагреватель

3.  Комбинированный предохранительный клапан

4.  Кран входа холодной воды *

5.  Смеситель *

6.  Душевая насадка *

7.  Отсечной кран водопроводной магистрали*

8.  Сливная трубка*

9.  Водопроводная магистраль

Рис. 6

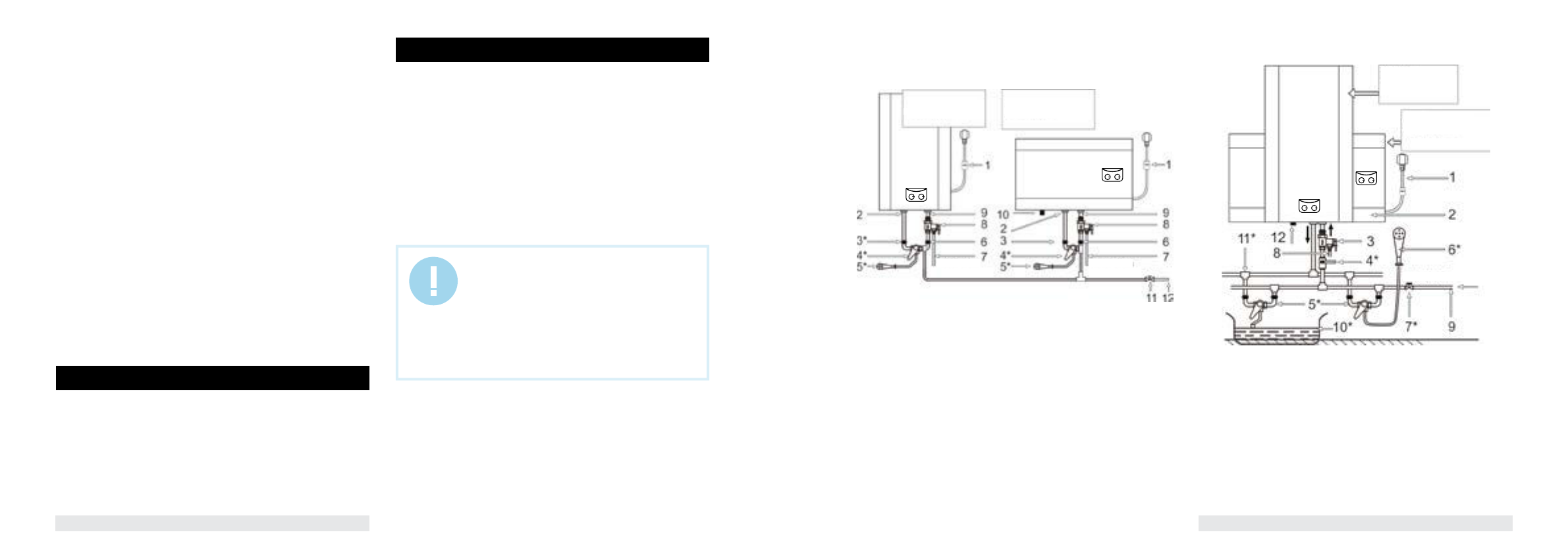

Способы монтажа водонагревателя

Способ монтажа водонагревателя для одной точки потребления
представлен на рис. 5.

Способ монтажа водонагревателя для нескольких точек потребле-
ния представлен на рис. 6.

Рис. 5

водопроводная магистраль

горизонтальное положение

вертикальное положение

FSL1/FSP1
вертикальное положение

FSL2/FSP2
горизонтальное положение

FSL2/FSP2
горизонтальное положение

FSL1/FSP1
вертикальное положение

*

*

*

*

*

*

*
