Предохранительный к лапан выполняет функции обратного к лапана, препятствуя попа

-

данию воды из водонагревателя в водопроводную сеть в случаях падения в последней

давления  и  случаях  возрастания  давления  в  баке  при  сильном  нагреве  воды,  а  так же

функции  защитного  к лапана,  сбрасывая  избыточное  давление  в  баке  при  сильном  на

-

греве воды. Во время работы водонагревателя вода может просачиваться из выпускной

трубы предохранительного к лапана

(7, Рис. 2)

 для сброса излишнего давления, что про

-

исходит в целях безопасности водонагревателя. Эта выпускная труба должна оставать

-

ся  открытой  для  атмосферы  и  быть  установлена  постоянно  вниз  и  в  незамерзающей

окружающей  среде.  Рекомендуется  присоединить  к  дренажному  отверстию  резиновую

или силиконовую трубку соответствующего диаметра для отвода влаги

(8, Рис. 2)

. Ручка

(6, Рис. 2)

 предназначена для открытия к лапана

(5, Рис. 2)

. Необходимо следить, чтобы

во  время  работы  водонагревателя  эта  ручка  находилась  в  положении,  закрывающем

слив воды из бака.

На  электрическом  шнуре  ЭВН  смонтировано  устройство  защитного  отключения  (УЗО),

обеспечивающее отключение ЭВН от сети электропитания при появлении тока утечки на

заземленные элементы электроприбора.

Панель управления

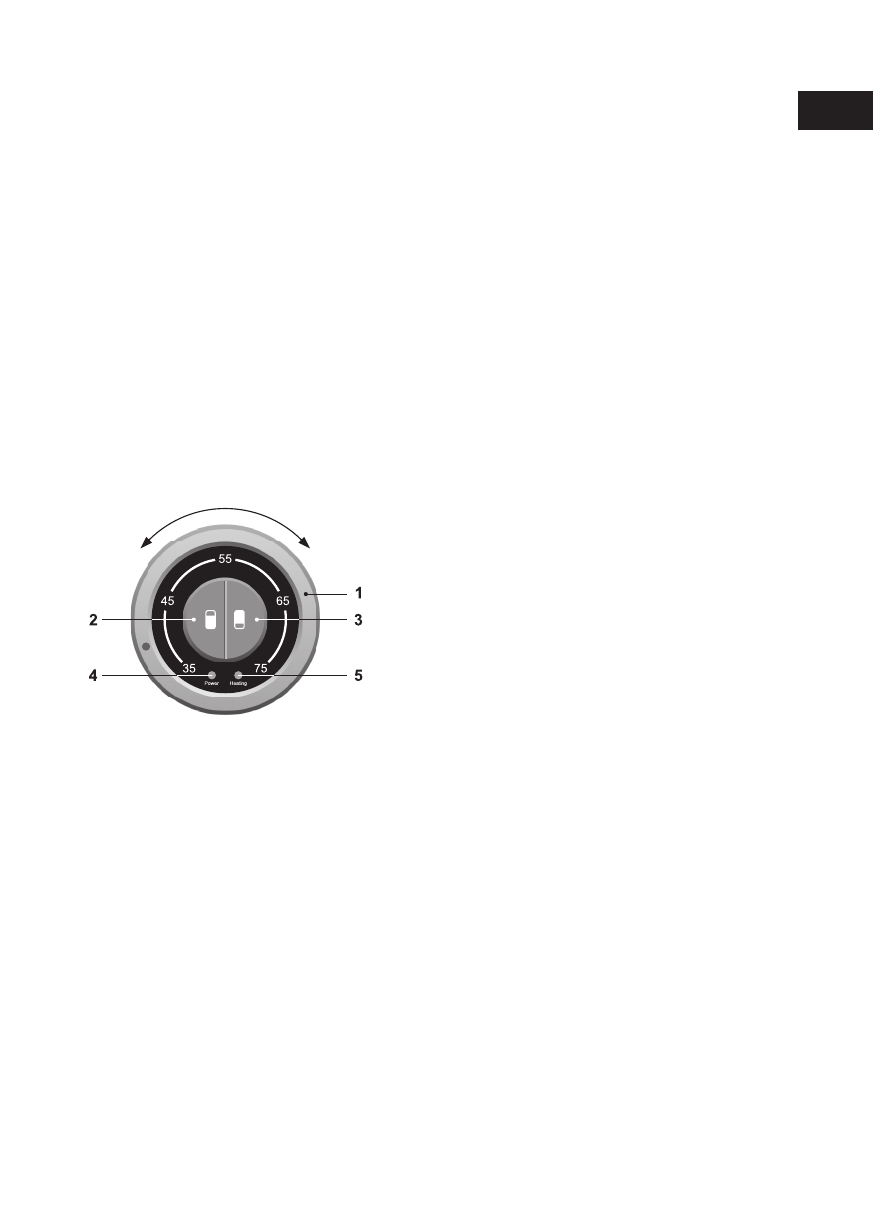

Рисунок 1. Панель управления

1.

 Ручка терморегулятора

2.

 Клавиша выбора режима мощности

1

 (1,2 кВт)

3.

 Клавиша выбора режима мощности

2

 (0,8 кВт)

4.

 Индикация подключения к сети электропитания

5.

 Индикация нагрева

На панели управления водонагревателя расположены: ручка регулировки температуры,

клавиши выбора мощности и лампы индикации

(Рис. 1)

.

Регулировка  температуры  воды  во  внутреннем  баке  осуществляется  с  помощью  ручки

терморегулятора

(1,  Рис.  1)

,  при  повороте  регулятора  против  часовой  стрелки  до  упора

ЭВН отключается от сети, при повороте по часовой стрелке температура плавно увеличи

-

вается вплоть до +75°С (±5°C).

Выбор  режима  мощности  осуществляется  нажатием  на  клавиши

1

  или

2

  (

2

  и

3

,

Рис.  1

).

Включенная клавиша

1

 соответ-ствует мощности 1,2 кВт, клавиша

2

 — мощности 0,8 кВт,

обе включенные клавиши соответствуют мощности 2 кВт.

Индикаторами  работы  ЭВН  служат  контрольные  лампы  (

4

  и

5

,

Рис.  1

),  лампа  зеленого

цвета светится постоянно при подключении ЭВН к сети электропитания, лампа красного

цвета отображает режим работы ЭВН, светится при нагревании воды и гаснет при дости

-

жении установленной температуры.
