Запобіжний клапан виконує функції зворотного клапана, перешкоджаючи попаданню води

з  водонагрівача  у  водопровідну  мережу  у  випадках  падіння  в  останній  тиску  і  випадках

зростання тиску в баку при сильному нагріві води, а також функції захисного клапана, ски

-

даючи надлишковий тиск в баку при сильному нагріві води. Під час роботи водонагрівача

вода може просочуватися з випускної трубки запобіжного клапана

(7)

 для скидання зай

-

вого  тиску,  що  відбувається  в  цілях  безпеки  водонагрівача.  Ця  випускна  трубка  повинна

залишатися відкритою для атмосфери і бути встановлена постійно вниз і в незамерзаю

-

чому  довкіллі.  Рекомендується  приєднати  до  дренажного  отвору  гумову  або  силіконову

трубку відповідного діаметру для відведення вологи

(8, Мал. 2)

. Ручка

(6)

 призначена для

відкриття клапана

(5)

. Необхідно стежити, щоб під час роботи водонагрівача ця ручка зна

-

ходилася в положенні, що закриває злив води з бака.

На  електричному  шнурі  ЕВН  змонтований  пристрій  захисного  відключення  (ПЗВ),  що  за

-

безпечує відключення ЕВН від мережі електроживлення при появі струму витоку на зазем

-

лені елементи електроприладу.

Панель управління

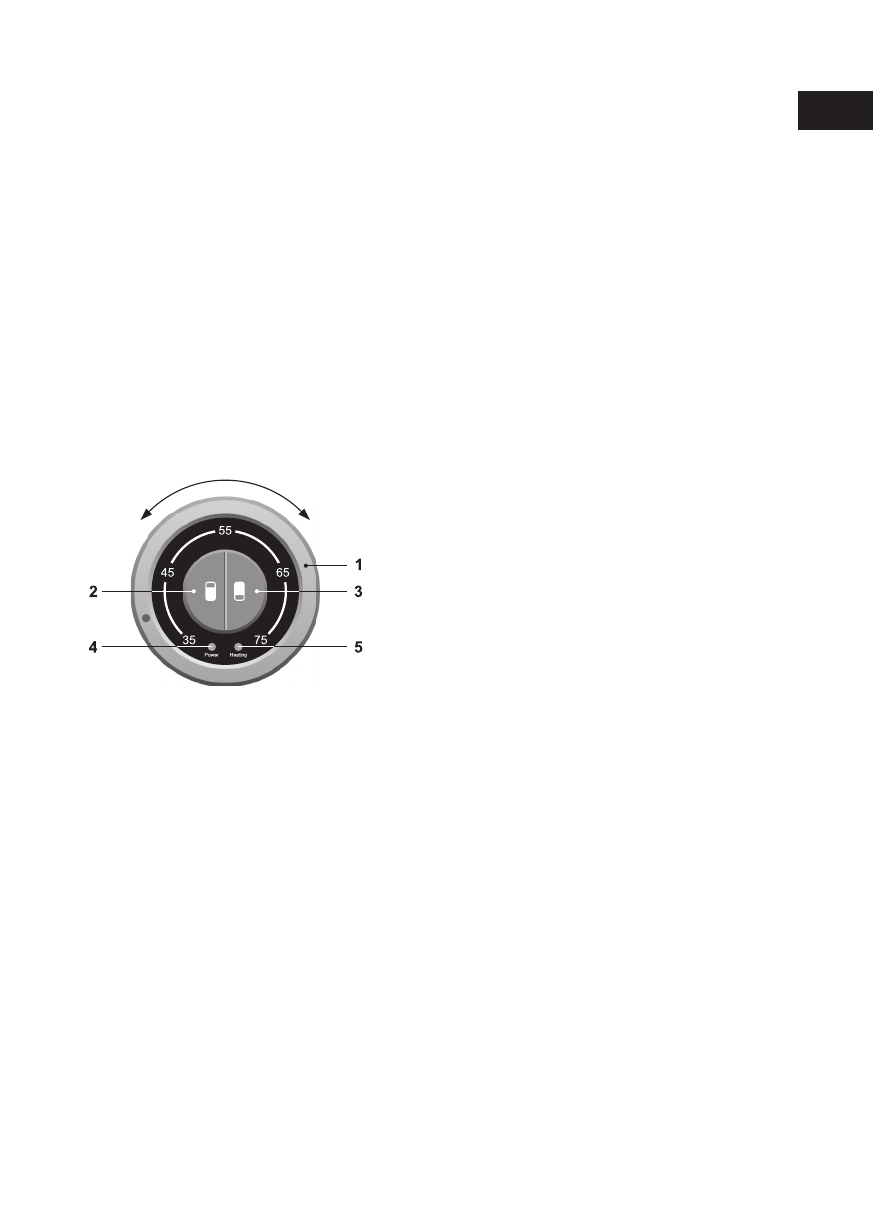

Малюнок 1. Панель управління

1.

 Ручка терморегулятора

2.

 Клавіша вибору режиму потужності

1

 (1,2 кВт)

3.

 Клавіша вибору режиму потужності

2

 (0,8 кВт)

4.

 Індикація підключення до мережі

   електроживлення

5.

 Індикація нагріву

На  панелі  управління  водонагрівача  розташовані:  ручка  регулювання  температури,

клавіші вибору потужності і лампи індикації

(Мал 1)

.

  Регулювання  температури  води  у  внутрішньому  баку  здійснюється  за  допомогою  ручки

терморегулятора

(1, Мал 1)

, при повороті ручки проти годинникової стрілки до упору ЕВН

відключається  від  мережі,  при  повороті  за  годинниковою  стрілкою  температура  плавно

збільшується аж до +75°С (±5°C).

Вибір режиму потужності здійснюється натисканням на клавіші 1 або 2

(2 і 3, Мал 1)

. Вклю

-

чена клавіша

1

 відповідає потужності 1,2 кВт, клавіша

2

 — потужності 0,8 кВт, обидві вклю

-

чені клавіші відповідають потужності 2 кВт.

Індикаторами роботи ЕВН служать контрольні лампи

(4 і 5, Мал 1)

, лампа зеленого кольо

-

ру світиться постійно при підключенні ЕВН до мережі електроживлення, лампа червоного

кольору відображує режим роботи ЕВН, світиться при нагріванні води і гасне коли досягне

встановленої температури.
