27

UA

При монтажі не допускається прикладати надмірних зусиль для уникнення пошкодження

різьби патрубків бака.

УВАГА! Забороняється експлуатувати ЕВН без запобіжного клапана або вико

-

ристовувати клапан інших виробників.

Після  підключення  ЕВН  переконайтесь,  що  запірний  вентиль  холодної  води  в  ЕВН

(15)

відкритий,  а  запірний  вентиль  гарячої  води  в  ЕВН

(14)

  закритий.  Відкрийте  кран  подачі

холодної  води  в  ЕВН

(10)

,  кран  виходу  гарячої  води  з  ЕВН

(11)

  та  кран  гарячої  води  на

змішувачі,  щоб  забезпечити  відтік  повітря  з  ЕВН.  При  кінцевому  заповненні  ЕВН  з  крану

змішувача безперервним струменем потече вода.

При підключенні ЕВН у місцях, не обладнаних водопроводом, допускається подавати воду

в ЕВН із допоміжної ємності з використанням помпової станції або з ємності, розташованої

на висоті не менше 5 метрів від верхньої точки ЕВН.

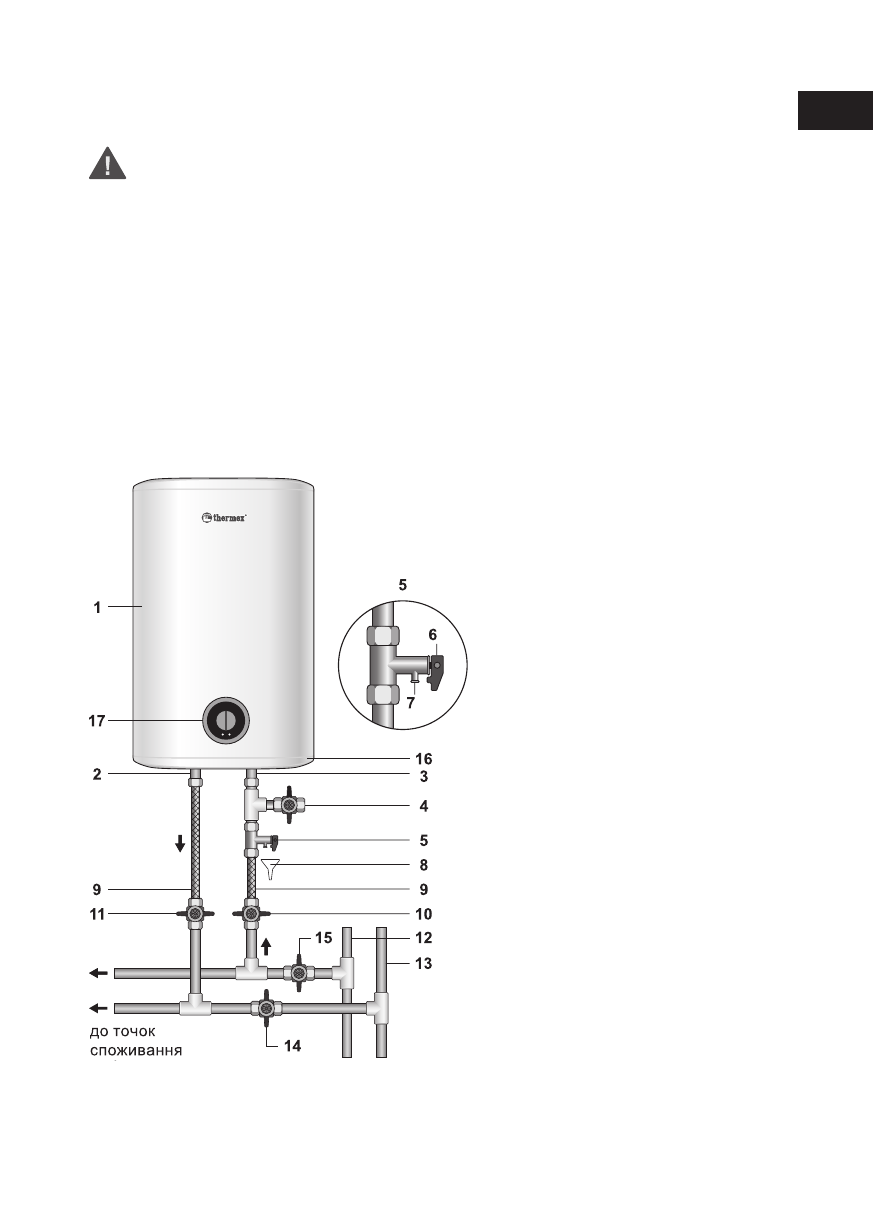

Малюнок 2.

Схема підключення ЕВН до водопроводу.

1.

 Зовнішній корпус ЕВН

2.

 Патрубок випуску гарячої

води (з червоним кільцем)

3.

 Патрубок подачі холодної

води (з синім кільцем)

4.

 Зливний вентиль

(у комплект не входить)

5.

 Запобіжний клапан

6.

 Ручка запобіжного клапана

7.

 Випускна трубка

запобіжного клапана

8.

 Дренаж в каналізацію

9.

 Підведення

10.

 Вентиль подачі холодної води

11.

 Вентиль подачі гарячої води

12.

 Магістраль гарячої води

13.

 Магістраль гарячої води

14.

 Запірний вентиль гарячої води

1

5.

 Запірний вентиль холодної води

16.

 Захисна кришка

17.

 Панель управління
