| SHW S www.stiebel-eltron.com
МОНТАЖ
Монтаж
10.4.2 Подключение
f
f
Тщательно промыть трубопровод.
Нельзя превышать допустимое давление (см. главу «Техни-
ческие характеристики / Таблица параметров»).
ff
Установить предохранительный клапан сертифициро-
ванной конструкции в трубопровод подачи холодной
воды. При этом с учетом статического давления не-
обходимо дополнительно подобрать редукционный
клапан.
f
f
Смонтировать выпускную линию горячей воды и
линию подачи холодной воды. Гидравлические линии
следует присоединять с плоским уплотнением.
26
�0
2�
09
�0
03
5
1
2

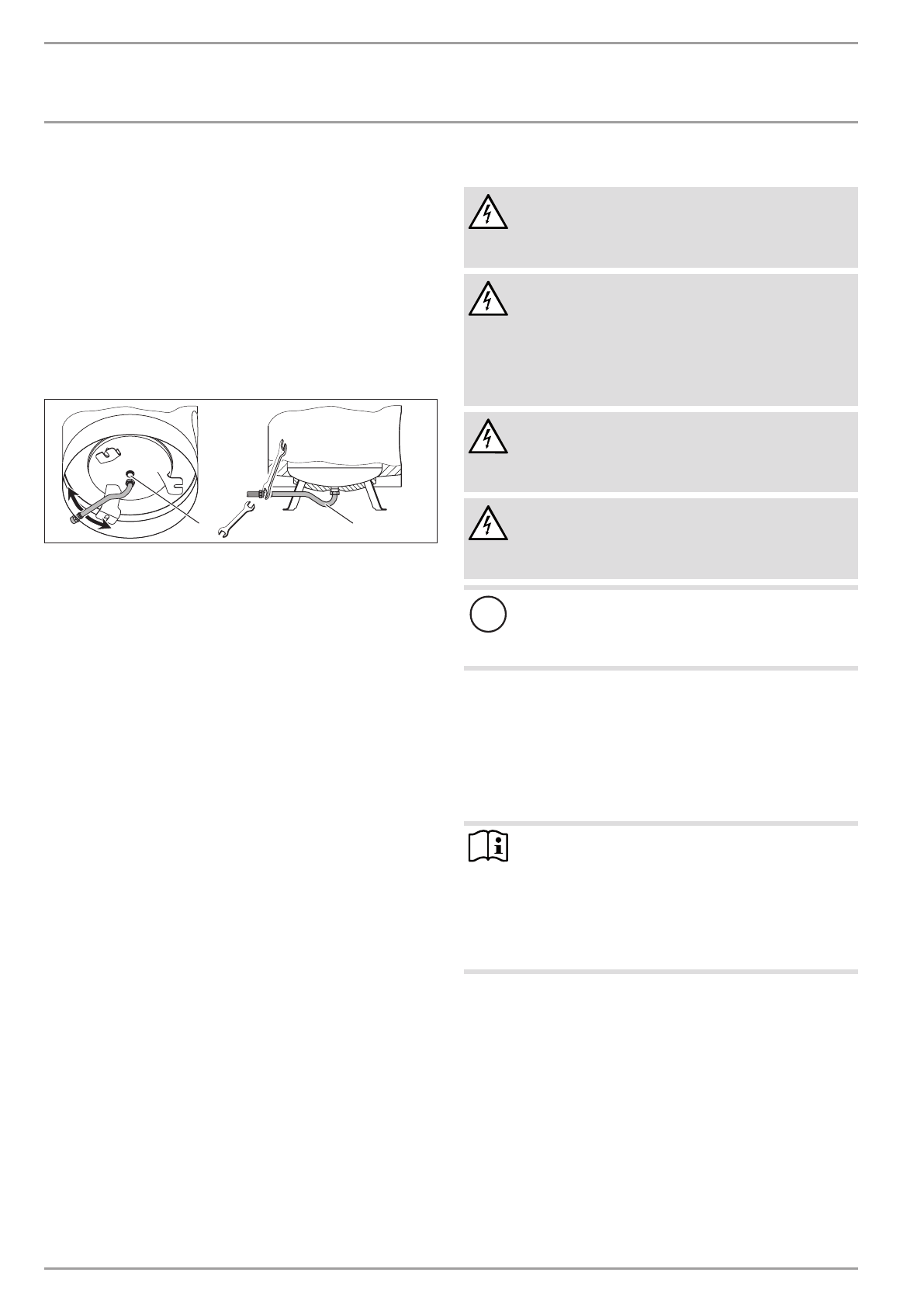

1 Штуцер холодной воды
2 Труба для подводки холодной воды
f
f
Подсоедините трубу холодной воды непосредственно
к штуцеру или используйте трубу для подводки, пропу-
стив ее между опорами резервуара.
f
f
При завинчивании трубу необходимо удерживать клю-
чом (размер 36).
f
f
Проверить устойчивость соединительной трубы и при
необходимости закрепить ее дополнительно.
ff
Подобрать размеры выпускной трубы таким образом,
чтобы горячая вода могла вытекать беспрепятственно
при полностью открытом предохранительном клапане.
ff
Продувочную линию предохранительного узла монти-
ровать в незамерзающем помещении, с постоянным
уклоном вниз.
f
f
Продувочное отверстие предохранительного клапана
должно оставаться открытым в атмосферу.
10.5 Электрическое подключение
ПРЕДУПРЕЖДЕНИЕ поражение электрическим
током
При любых работах необходимо полное отклю-
чение прибора от сети.
ПРЕДУПРЕЖДЕНИЕ поражение электрическим
током
Подключение к электросети допустимо только
в неразъемном исполнении и со съемной ка-
бельной втулкой. Прибор должен отключаться
от сети с размыканием всех контактов не менее
3 ММ на всех полюсах.
ПРЕДУПРЕЖДЕНИЕ поражение электрическим
током
Проверить, чтобы прибор был подключен к за-
щитному проводу.
ПРЕДУПРЕЖДЕНИЕ поражение электрическим
током
Установить устройство защиты от тока утечки
(УЗО).
!
Материальный ущерб
Следует учитывать данные на заводской табличке.
Напряжение сети должно совпадать с указанным
на табличке.
f
f
Снять ручку регулятора температуры.
f
f
Вывинтить винты внизу на крышке распределительно-
го отсека и снять крышку.
f
f
Подготовить сетевой кабель и пропустить его через
кабельный ввод в распределительный отсек. Выбирать
сечение кабеля нужно в соответствии с мощностью
прибора.
Указание
При подключении прибора мощностью 3 кВт по-
следовательно подсоединяются два радиатора,
и удельная гидравлическая нагрузка на поверх-
ность уменьшается. За счет этого, в частности при
использовании воды жесткостью от 14° по немец-
кой шкале (dH), можно существенно продлить срок
службы радиаторов.
f
f
Подключить нужную мощность в соответствии с при-
мерами соединений (см. главу «Технические характе-
ристики / Электрические схемы и соединения»).
f
f
Установить крышку распределительного устройства.
f
f
Установить регулятор температуры.
f
f
Если электроснабжающее предприятие не разрешает
ускоренный нагрев, его кнопку необходимо закрыть
прилагаемой пластмассовой защитной крышкой.
f
f
Пометить шариковой ручкой выбранную мощность
подключения и напряжение на заводской табличке.
