86
| SHW S www.stiebel-eltron.com
МОНТАЖ

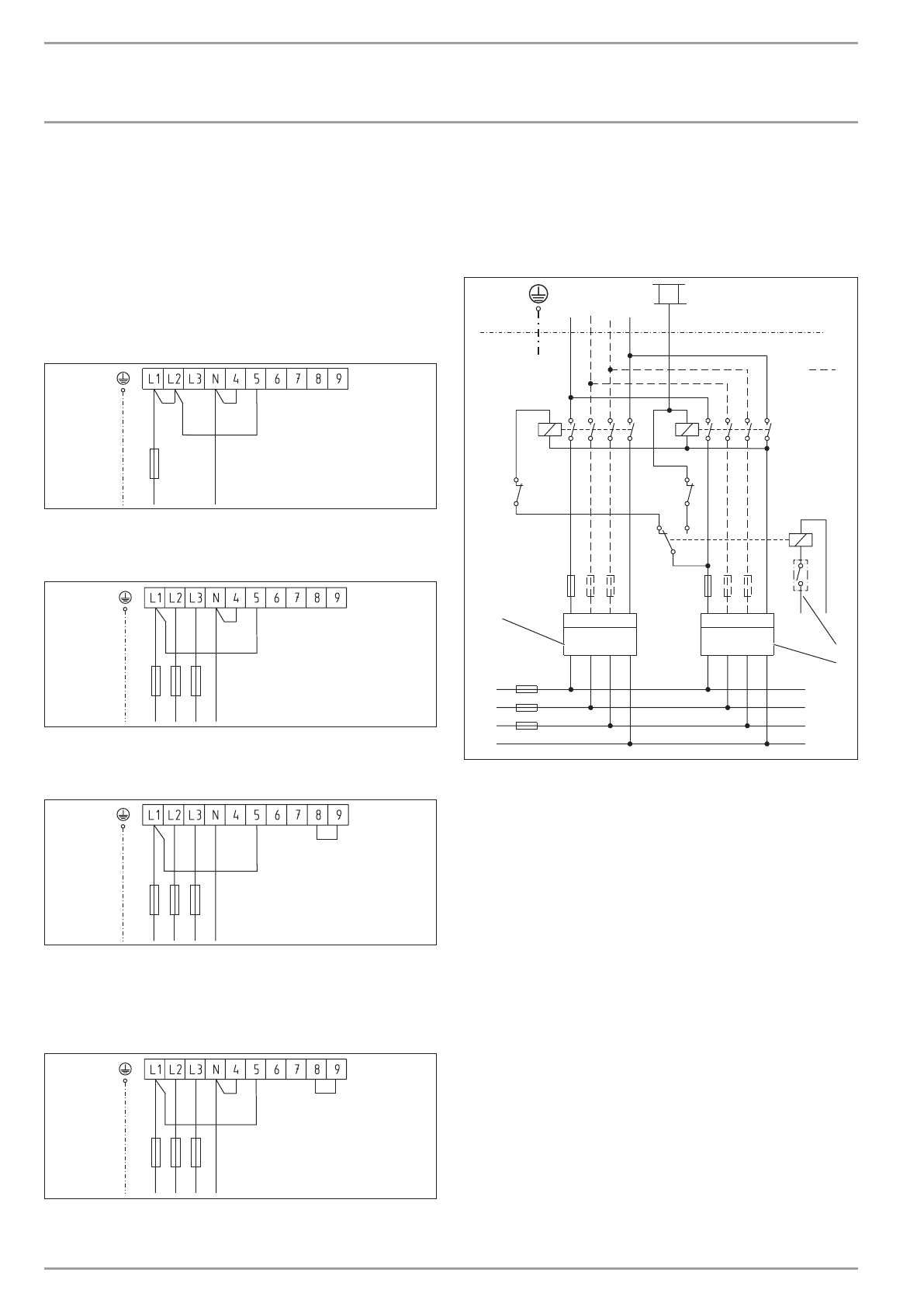

Технические характеристики
Одноконтурный режим
Для следующих примеров подключения мощность уско-
ренного нагрева указана в скобках.
Следить за положением переключателя мощности в рас-
пределительном отсеке.
2(4) кВт Положение пере-
ключателя I
1-ф./N/PE ~ 230 В
4(4) кВт Положение пере-
ключателя II
1-ф./N/PE ~ 230 В
26
�0
2�
79
�0
06
5
2(6) кВт Положение пере-
ключателя I
3-ф./N/PE ~ 400 В
26
�0
2�
79
�0
06
6
3(6) кВт Положение пере-
ключателя I
3-ф./N/PE ~ 400 В
26
�0
2�
79
�0
06
7
4(6) кВт Положение пере-
ключателя I
3-ф./N/PE ~ 400 В
6(6) кВт Положение пере-
ключателя II
3-ф./N/PE ~ 400 В
26
�0
2�
79
�0
06
8
Двухконтурный режим, двухканальный счетчик с
контактом для подключения к системе энергоснаб-
жающего предприятия
1-ф./N/PE ~ 230 В
3-ф./N/PE ~ 400 В
5
PE
K1
K2
K2
K1
L1
N
L3
L2
26
�0
2�
79
�0
06
9
3
2
1
4
K1 Контактор 1
K2 Контактор 2
1 Дополнительные подключения, необходимые для
3-ф./N/PE ~ 400 В
2 Контакт для подключения энергоснабжающего
предприятия
3 Счетчик низкого тарифа
4 Счетчик высокого тарифа
Соблюдайте синфазность.
