Технические характеристики
16. Технические характеристики

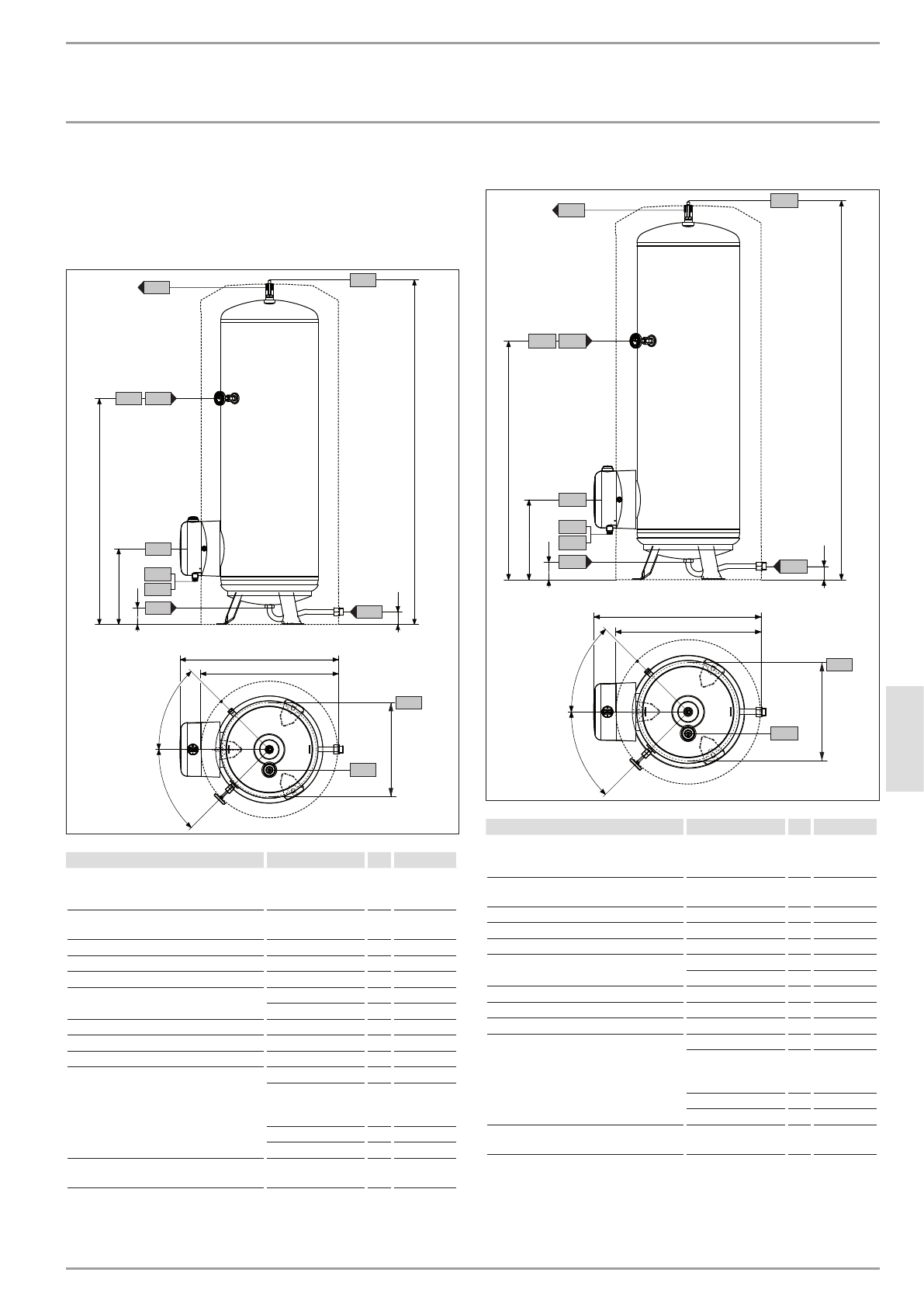

16.1 Размеры и соединения
SHW 200 S
430
a43
60
80
1578
340
1035
730
630
h43
i01
i18
i18
c03
c06
c01
c10
b02
b03
45°
45°
D
00000
17
59
2
SHW 200 S
a43 Прибор
Диаметр окр.
центров отвер-
стий ножек
мм
430
a45 Монтажное отверстие для
опор
Диаметр
мм
19
b02 Ввод для электропроводки I Диаметр
PG 16
b03 Ввод для электропроводки II Диаметр
PG 13,5
c01 Подвод холодной воды
Наружная резьба
G 1 A
c03 Подвод. труба холодной воды Наружная резьба
G 1 A
Момент затяжки Н*м
100
c06 Выпуск. труба горячей воды Наружная резьба
G 1 A
c10 Циркуляция
Наружная резьба
G 1/2 A
h43 Термометр
Диаметр
мм
14,5
i01 Фланец
Диаметр
мм
210
Диаметр окруж-
ности центров
отверстий
мм
180
Винты
M12
Момент затяжки Н*м
55
i18 Защитный анод
Внутренняя
резьба
G 3/4
SHW 300 S
75
55
1593
365
1040
815
700
i18
i18
c03
45°
45°
h43
i01
c01
c10
b02
b03
490
a43
c06
D
00000
17
59
3
SHW 300 S
a43 Прибор
Диаметр окр.
центров отвер-
стий ножек
мм
490
a45 Монтажное отверстие для
опор
Диаметр
мм
19
b02 Ввод для электропроводки I Диаметр
PG 16
b03 Ввод для электропроводки II Диаметр
PG 13,5
c01 Подвод холодной воды
Наружная резьба
G 1 A
c03 Подвод. труба холодной воды Наружная резьба
G 1 A
Момент затяжки Н*м
100
c06 Выпуск. труба горячей воды Наружная резьба
G 1 A
c10 Циркуляция
Наружная резьба
G 1/2 A
h43 Термометр
Диаметр
мм
14,5
i01 Фланец
Диаметр
мм
210
Диаметр окруж-
ности центров
отверстий
мм
180
Винты
M12
Момент затяжки Н*м
55
i18 Защитный анод
Внутренняя
резьба
G 3/4
