УСТАНОВКА

Монтаж

РУ

СС

КИЙ

www.stiebel-eltron.com

PHB |

65

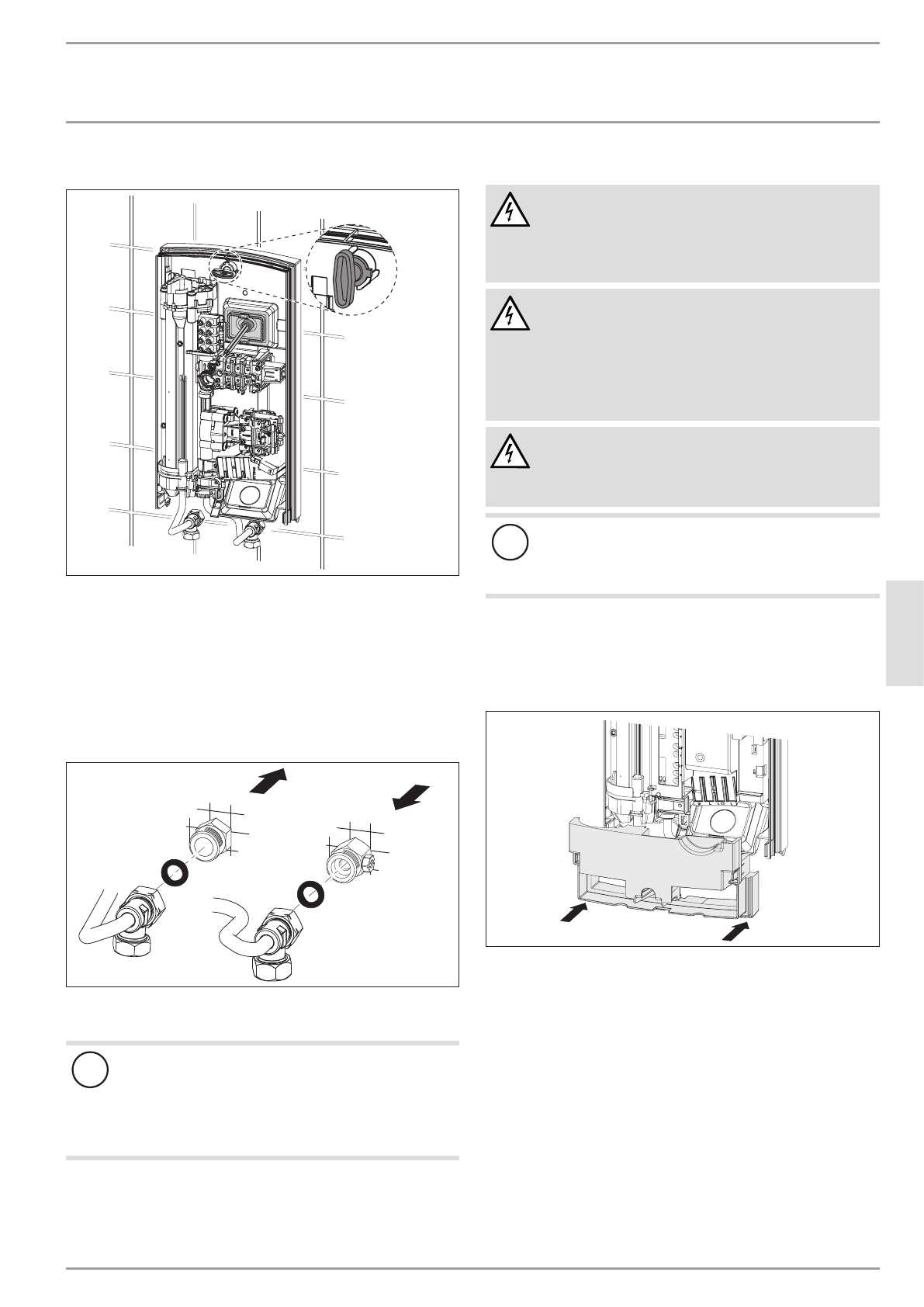

Монтаж прибора

D

00000

41

89

7

f

f

Надеть заднюю стенку на шпильку и кабельную втулку.

Подтянуть плоскогубцами кабельную втулку к фикса-

тору на задней стенке так, чтобы оба фиксатора защел-

кнулись со слышимым щелчком.

f

f

Удалить защитные заглушки из патрубков для подклю-

чения воды.

f

f

Плотно прижать заднюю панель к стене, зафиксиро-

вать панель с помощью крепежного воротка путем

правого вращения на 90°.

D

00000

41

92

5

f

f

Прикрутить трубы с плоскими уплотнителями к двой-

ным ниппелям.

!

Материальный ущерб

Для работы прибора необходима установка сетча-

того фильтра.

f

f

При замене прибора проверить наличие сетча-

того фильтра (см. главу «Техническое обслужи-

вание»).

Подключение к сети электропитания

ПРЕДУПРЕЖДЕНИЕ поражение электрическим

током

Все работы по электрическому подключению и

установке необходимо производить в соответ-

ствии с инструкцией.

ПРЕДУПРЕЖДЕНИЕ поражение электрическим

током

Подключение к электросети допустимо только в

неразъемном исполнении и при наличии съемной

кабельной втулки. Прибор должен отключаться от

сети с размыканием всех контактов на всех полю-

сах и изолированием на расстоянии не менее 3 мм.

ПРЕДУПРЕЖДЕНИЕ поражение электрическим

током

Проверить подключение прибора к защитному

проводу.

!

Материальный ущерб

Следует соблюдать данные на заводской табличке.

Напряжение сети должно совпадать с указанным

на табличке.

f

f

Подключить кабель питания к соединительной клемме

сети (см. главу «Технические характеристики / Электри-

ческая схема»).

Монтаж нижней части задней стенки

3

L3’

4

L2’

1

L1’

2

L

L

L

NT

C

T-

sol

l

X11

26

�02

�02

�1

34

8

f

f

Установить нижнюю часть задней панели и защелкнуть

ее в задней панели.

f

f

Выровнять установленный прибор, ослабив крепеж-

ный вороток, поправить электрический кабель и за-

днюю стенку, после чего вновь затянуть крепежный

вороток. Если задняя панель не прилегает к стене, то

нижнюю часть прибора можно закрепить двумя допол-

нительными шурупами.
