УСТАНОВКА

Монтаж

РУ

СС

КИЙ

www.stiebel-eltron.com

PHB |

63

9.2  Водопроводные работы

-

Эксплуатация с предварительно подогретой водой

недопустима.

-

Установка предохранительного клапана не требуется.

-

Установка предохранительных клапанов в трубопро-

вод горячей воды недопустима.

f

f

Тщательно промыть водопроводную систему.

f

f

Необходимо убедиться, что объемный расход (см.

главу «Технические характеристики / Таблица пара-

метров») достаточен для включения прибора. Если

раздаточный вентиль полностью открыт, но объемный

расход остается ниже необходимого для включения

прибора, следует повысить давление в водопрово-

дной системе.

Смесители

Использовать подходящие напорные смесители. Запреще-

но использовать безнапорные смесители.
Термостатические напорные смесители должны подходить

для проточных водонагревателей с гидравлическим управ-

лением.

Указание

Для уменьшения потока запрещено использовать

запорный клапан на линии подачи холодной воды!

Это приводит к блокированию прибора.

Разрешенные материалы для водопроводных труб

-

Линия подачи холодной воды:

труба из горячеоцинкованной стали, нержавеющей

стали, меди или пластика

-

Трубопровод горячей воды:

труба из нержавеющей стали, меди или пластика

!

Материальный ущерб

При использовании пластмассовых труб нужно

учитывать максимальную температуру и макси-

мально допустимое давление (см. главу «Техниче-

ские характеристики / таблица параметров»).

Гибкие шланги для подвода воды

f

f

При подключении прибора с помощью гибких шлангов

необходимо предусмотреть защиту от проворачива-

ния трубных колен с байонетным соединением.

f

f

Закрепить заднюю стенку, зафиксировав ее снизу

двумя дополнительными винтами.

10.  Монтаж

10.1  Стандартный

-

Электроподключение сверху при скрытой проводке

-

Подключение к водопроводу скрытой установки

Другие способы монтажа см. главу «Варианты монтажа».

-

Электроподключение снизу при скрытой проводке

-

Электроподключение при открытой проводке

-

Подключение реле сброса нагрузки

-

Подключение к водопроводу открытого монтажа

-

Подключение к водопроводу скрытого монтажа при

замене прибора

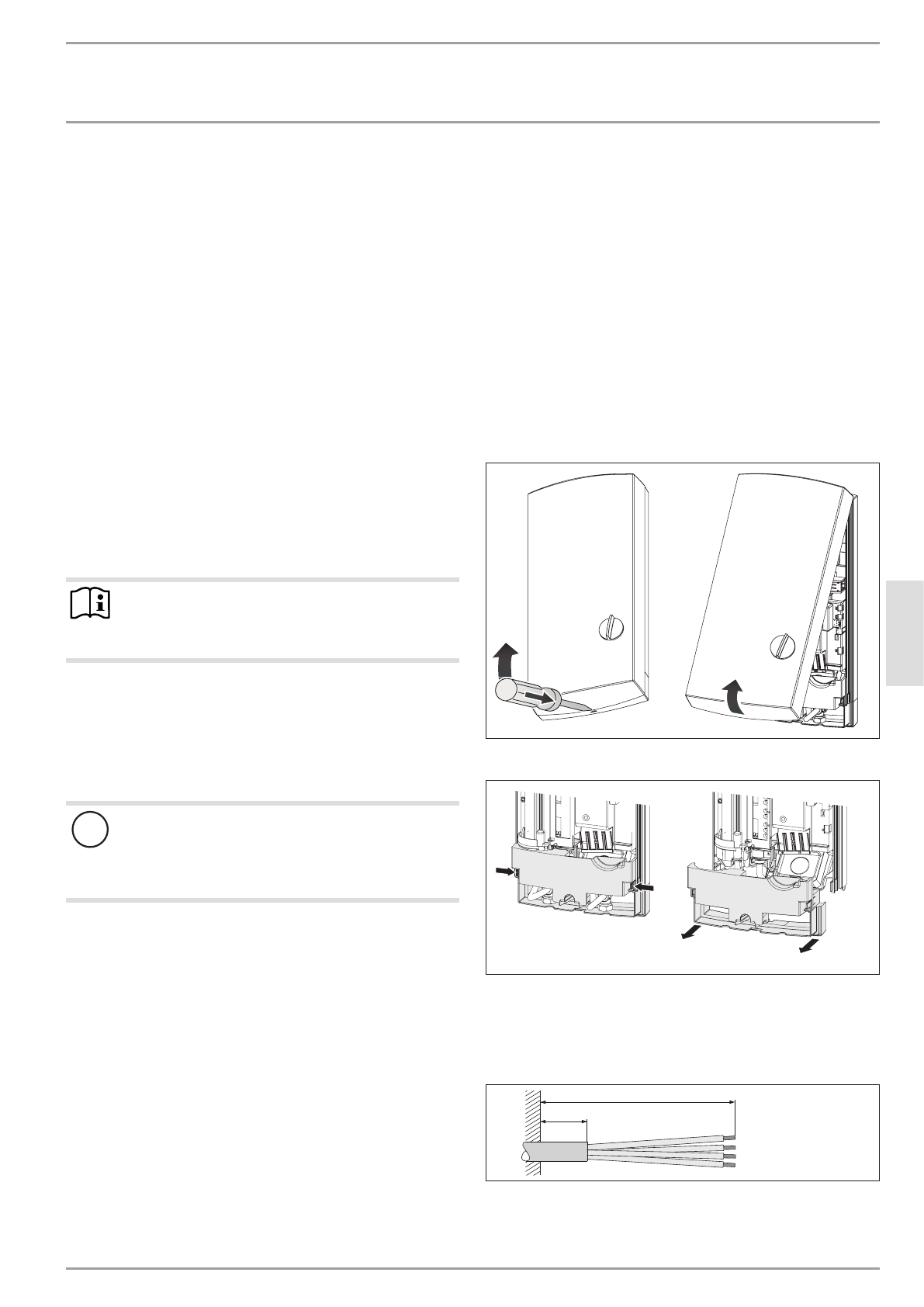

Открывание прибора

D

00000

41

61

5

f

f

Открыть прибор, отжав защелку фиксатора.

NT

T-

so

X1

26

�0

2�

02

�0

76

2

f

f

Снять заднюю панель, для этого нажать на оба крюч-

ка-фиксатора и потянуть нижнюю часть задней панели

вперед.

Подготовка кабеля питания

160

≥ 30

26

�0

2�

02

�0

88

7
