УСТАНОВКА

Монтаж

64

 | PHB www.stiebel-eltron.com

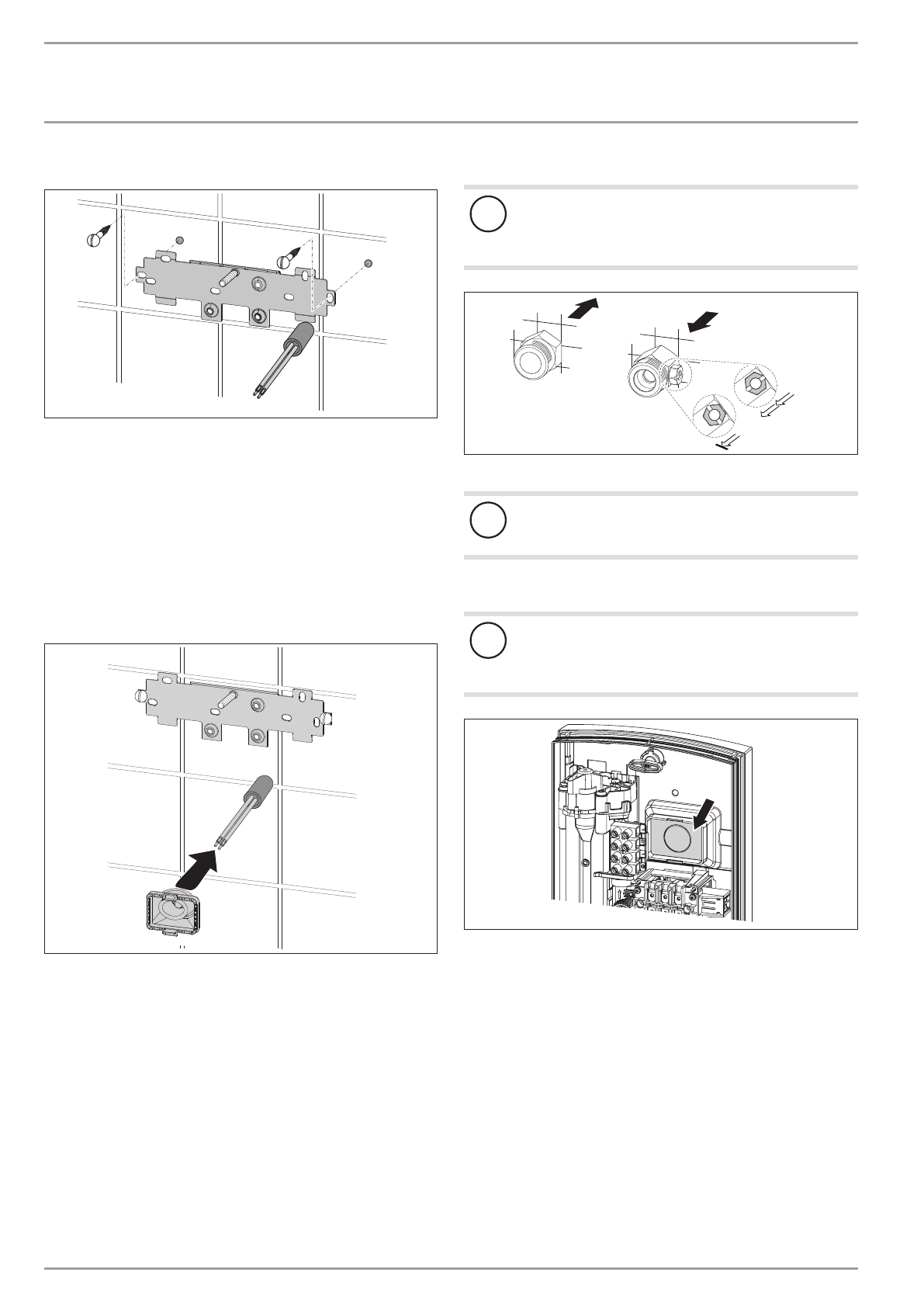

Установка настенной монтажной планки

26

�0

2�

02

�0

97

2

f

f

Разметить места сверления отверстий при помощи ша-

блона для монтажа. При подключении прибора к водо-

проводу открытого монтажа нужно дополнительно от-

метить крепежные отверстия в нижней части шаблона.

f

f

Просверлить отверстия и закрепить настенную мон-

тажную планку с помощью 2 винтов и 2 дюбелей

(винты и дюбели не входят в комплект поставки).

f

f

Установить прилагаемую резьбовую шпильку.

f

f

Установить настенную монтажную планку.

Монтаж кабельной втулки

26

�0

2�

02

�0

95

0

f

f

Смонтировать кабельную втулку. Если поперечное се-

чение кабеля превышает 6 ММ², отверстие в кабельной

втулке необходимо расширить.

Подключение прибора к системе водоснабжения

!

Материальный ущерб

Все работы по подключению воды и установке

прибора необходимо производить в соответствии

с инструкцией.

26

�0

2�

02

�0

94

8

f

f

Поставить прокладку и ввинтить двойной ниппель.

!

Материальный ущерб

Для уменьшения потока запрещено использовать

запорный клапан на линии подачи холодной воды!

Подготовка задней стенки

!

Материальный ущерб

Если по ошибке было выломано не то отверстие

для кабельной втулки, необходимо использовать

новую заднюю стенку.

D

00000

41

89

6

f

f

Выломать в заданной точке на задней стенке отвер-

стие для кабельной втулки. При наличии острых кро-

мок их необходимо чисто обработать напильником.
