УСТАНОВКА
Технические характеристики
70
| PHB www.stiebel-eltron.com

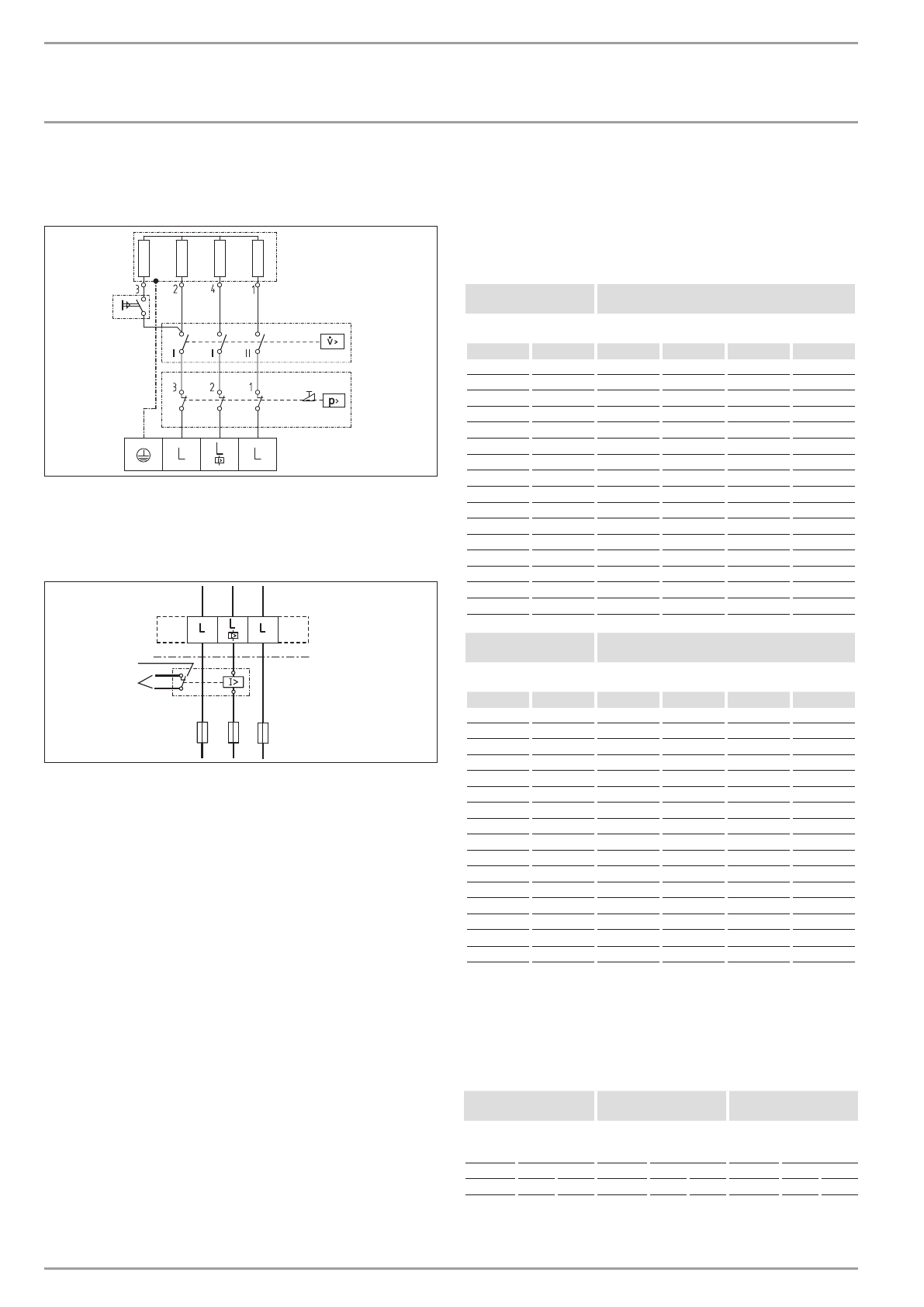

15.2 Электрическая схема
3/PE ~ 380 - 400 В
85
�02
�02
�0
002
1 Нагрев
2 Предохранительный ограничитель температуры
3 Предохранительный ограничитель давления
Приоритетная схема с LR 1-A
85
�0
2�
02
�0
00
3�
2
1
1 Линия цепи управления к контактору 2-го прибо-
ра (например, электрическому накопительному
водонагревателю).
2 Управляющий контакт размыкается при включении
проточного водонагревателя.
15.3 Производительность по горячей воде
Производительность по горячей воде зависит от напряже-
ния в сети, потребляемой мощности прибора и температу-
ры холодной воды. Сведения о номинальном напряжении
и номинальной мощности указаны на заводской табличке
(см. главу «Устранение неисправностей»).
Потребляемая мощ-
ность, кВт
Производительность по горячей воде (38 °C),
л/мин.
Номинальное напря-
жение
Температура холодной воды на подаче
380 В
400 В
5 °C
10 °C
15 °C
20 °C
9,6
4,2
4,9
6,0
7,6
12,9
5,6
6,6
8,0
10,2
15,2
6,6
7,8
9,4
12,1
17,1
7,4
8,7
10,6
13,6
10,6
4,6
5,4
6,6
8,4
14,3
6,2
7,3
8,9
11,3
16,8
7,3
8,6
10,4
13,3
19
8,2
9,7
11,8
15,1
12,2
5,3
6,2
7,6
9,7
16,3
7,1
8,3
10,1
12,9
19
8,2
9,7
11,8
15,1
21,7
9,4
11,1
13,5
17,2
13,5
5,8
6,9
8,4
10,7
18
7,8
9,2
11,2
14,3
21
9,1
10,7
13,0
16,7
24
10,4
12,2
14,9
19,0
Потребляемая мощ-
ность, кВт
Производительность по горячей воде (50 °C),
л/мин.
Номинальное напря-
жение
Температура холодной воды на подаче
380 В
400 В
5 °C
10 °C
15 °C
20 °C
9,6
3,0
3,4
3,9
4,6
12,9
4,1
4,6
5,3
6,1
15,2
4,8
5,4
6,2
7,2
17,1
5,4
6,1
7,0
8,1
10,6
3,4
3,8
4,3
5,0
14,3
4,5
5,1
5,8
6,8
16,8
5,3
6,0
6,9
8,0
19
6,0
6,8
7,8
9,0
12,2
3,9
4,4
5,0
5,8
16,3
5,2
5,8
6,7
7,8
19
6,0
6,8
7,8
9,0
21,7
6,9
7,8
8,9
10,3
13,5
4,3
4,8
5,5
6,4
18
5,7
6,4
7,3
8,6
21
6,7
7,5
8,6
10,0
24
7,6
8,6
9,8
11,4
15.4 Рабочие диапазоны / Таблица
пересчета данных
Удельное электрическое сопротивление и удельная элек-
тропроводность (см. главу «Таблица параметров»).
Стандартные данные
при 15 °C
20 °C
25 °C
Сопро-
тивле-
ние ρ ≥
Электропро-
водность σ ≤
Сопро-
тивле-
ние ρ ≥
Электропро-
водность σ ≤
Сопро-
тивле-
ние ρ ≥
Электропро-
водность σ ≤
Ом·см mS/m μS/cm
Ом·см mS/m μS/cm
Ом·см mS/m μS/cm
900
111 1111
800
125 1250
735
136 1361
Содержание
- 3 Удельное электрическое сопротивление; ЭКСПЛУАТАЦИЯ; Указания по технике безопасности; Другие обозначения в данной
- 4 Единицы измерения; Техника безопасности; Использование по назначению; Описание устройства
- 5 Рекомендация по настройке смесителя; обслуживание
- 6 Техника безопасности; Общие указания по технике; Описание устройства; Комплект поставки; Подготовительные
- 7 Водопроводные работы
- 11 Завершение монтажа
- 12 Ввод в эксплуатацию; Первый ввод в эксплуатацию; Повторный ввод в эксплуатацию; Вывод из эксплуатации
- 13 Техническое обслуживание; Технические характеристики; Размеры и подключения
- 14 Электрическая схема; Производительность по горячей воде
- 15 Потери давления; Возможные неисправности; Характеристики энергопотребления
- 16 ГАРАНТИЯ | ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ И УТИЛИЗАЦИЯ; ГАРАНТИЯ; Гарантия
