128

 | PEY 18/21/24

www.stiebel-eltron.com

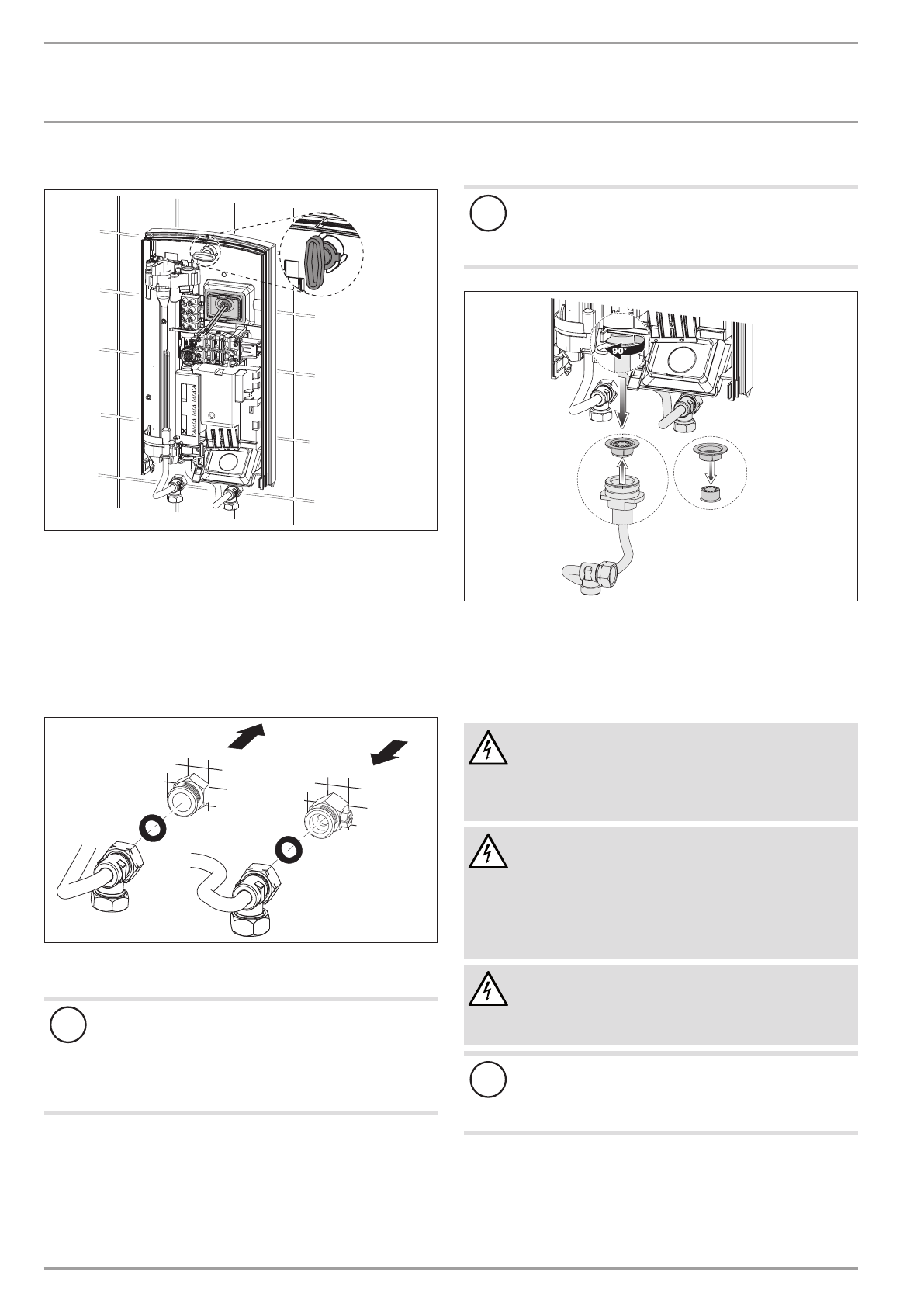

УСТАНОВКА

Монтаж

Монтаж прибора

L

L

L

3

L3’

4

L2’

1

L1’

2

L

L

L

M

V

N

T

C

T-

so

ll

X1

1

D0000041894

f

f

Надеть заднюю стенку на шпильку и кабельную

втулку. Подтянуть плоскогубцами кабельную втулку

к фиксатору на задней стенке так, чтобы оба фик-

сатора защелкнулись со слышимым щелчком.

f

f

Удалить защитные заглушки из патрубков для под-

ключения воды.

f

f

Плотно прижать заднюю панель к стене, зафик-

сировать панель с помощью крепежного воротка

путем правого вращения на 90°.

D0000041925

f

f

Прикрутить трубы с плоскими уплотнителями к

двойным ниппелям.

!

Материальный ущерб

Для работы прибора необходима установка сет-

чатого фильтра.

f

f

При замене прибора проверить наличие

сетчатого фильтра (см. главу «Техническое

обслуживание»).

Снятие ограничителя объемного расхода

!

Материальный ущерб

При использовании термостатического смесите-

ля демонтаж ограничителя объемного расхода

запрещен.

L1’

2

L

L

L

X11

26_02_02_0771

2

1

1  Профильная пластиковая шайба

2  Ограничитель расхода

f

f

Извлечь ограничитель объемного расхода и снова

установить профильную пластиковую шайбу.

Подключение к сети электропитания

ПРЕДУПРЕЖДЕНИЕ  поражение  электриче

-

ским током

Все  работы  по  электрическому  подключе

-

нию  и  установке  необходимо  производить

в соответствии с инструкцией.

ПРЕДУПРЕЖДЕНИЕ  поражение  электриче

-

ским током

Подключение к электросети допустимо толь

-

ко в неразъемном исполнении и при наличии

съемной кабельной втулки. Прибор должен

отключаться  от  сети  с  размыканием  всех

контактов не менее 3 ММ на всех полюсах.

ПРЕДУПРЕЖДЕНИЕ  поражение  электриче

-

ским током

Проверить  подключение  прибора  к  защит

-

ному проводу.

!

Материальный ущерб

Следует  соблюдать  данные  на  заводской  та-

бличке.  Напряжение  сети  должно  совпадать  с

указанным на табличке.

f

f

Подключить кабель питания к соединительной

клемме сети (см. главу «Технические характеристи-

ки / Электрическая схема»).
