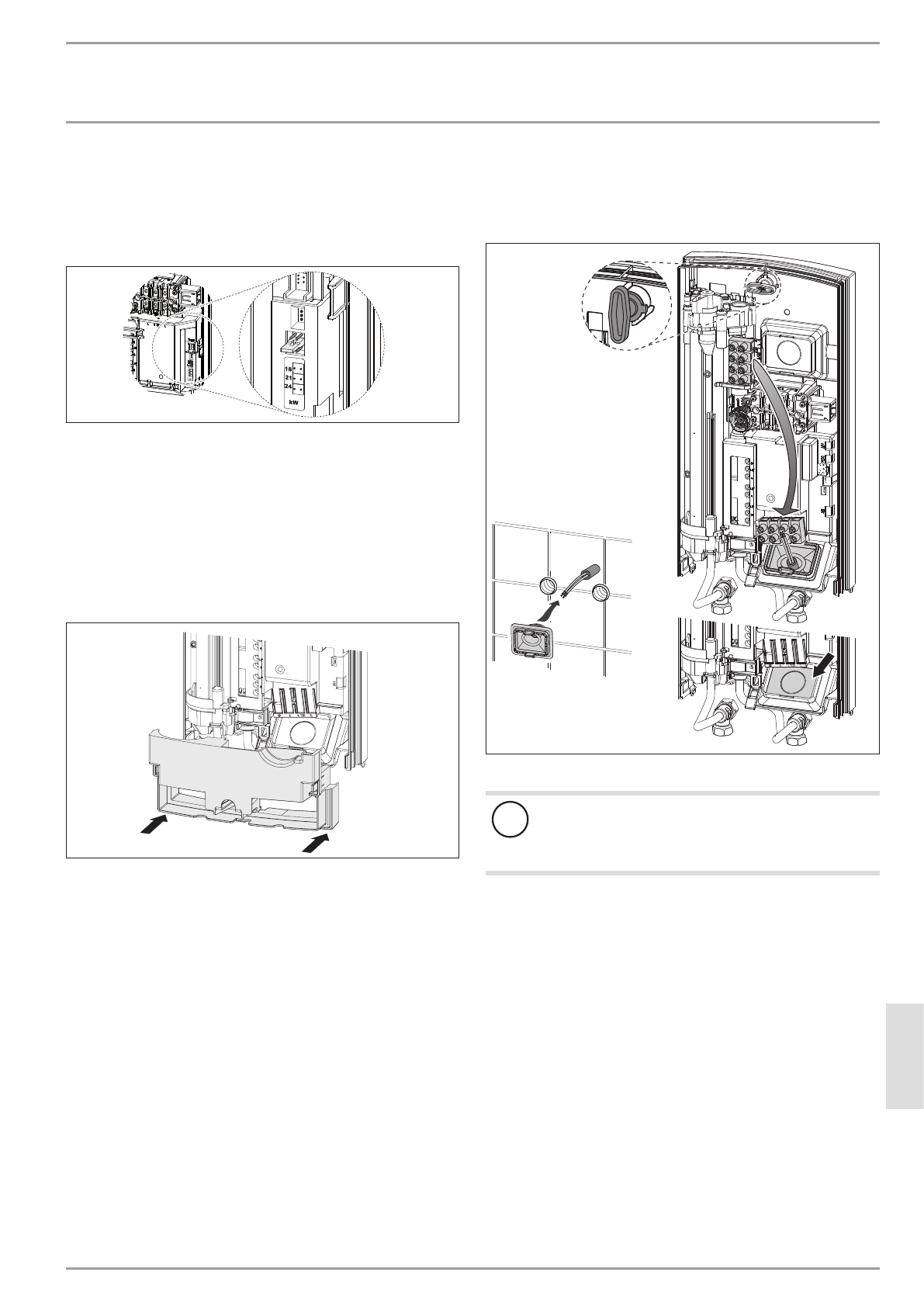

РУССКИЙ

УСТАНОВКА

Монтаж

Переключение штекера кодировки

На  момент  поставки  штекер  кодировки  установлен  в

положение 21 кВт. Для переключения на другую потре-

бляемую мощность необходимо выполнить следующие

действия:

26_02_02_0822

f

f

Переместить штекер кодировки в положение, со-

ответствующее выбранной мощности (сведения о

выборе мощности и предохранителях прибора см.

в главе «Технические характеристики / Таблица

параметров»).

f

f

Выбранную мощность отметить на заводской та-

бличке крестиком. При этом использовать шарико-

вую ручку.

Монтаж нижней части задней стенки

3

L3’

4

L2’

1

L1’

2

L

L

L

NT

C

T-

sol

l

X11

26_02_02_1348

f

f

Установить нижнюю часть задней панели и защел-

кнуть ее в задней панели.

f

f

Выровнять установленный прибор, ослабив кре-

пежный вороток, поправить электрический кабель и

заднюю стенку, после чего вновь затянуть крепеж-

ный вороток. Если задняя панель не прилегает к

стене, то нижнюю часть прибора можно закрепить

двумя дополнительными шурупами.

10.2  Варианты монтажа

10.2.1 Электроподключение снизу при скрытой

проводке

1

L1í

2

L

L

L

X11

26_02_02_0767

f

f

Смонтировать кабельную втулку.

!

Материальный ущерб

Если по ошибке было выломано не то отверстие

для  кабельной  втулки,  необходимо  использо-

вать новую заднюю стенку.

f

f

Выломать в заданной точке на задней стенке

отверстие для кабельной втулки. При наличии

острых кромок их необходимо чисто обработать

напильником.

f

f

Переместить клемму подключения к электросети с

верхней части прибора вниз.

f

f

Надеть заднюю стенку на шпильку и кабельную

втулку. Подтянуть плоскогубцами кабельную втулку

к фиксатору на задней стенке так, чтобы оба фик-

сатора защелкнулись со слышимым щелчком.

f

f

Плотно прижать заднюю панель к стене, зафик-

сировать панель с помощью крепежного воротка

путем правого вращения на 90°.
