PEY 18/21/24 |

127

РУССКИЙ

УСТАНОВКА

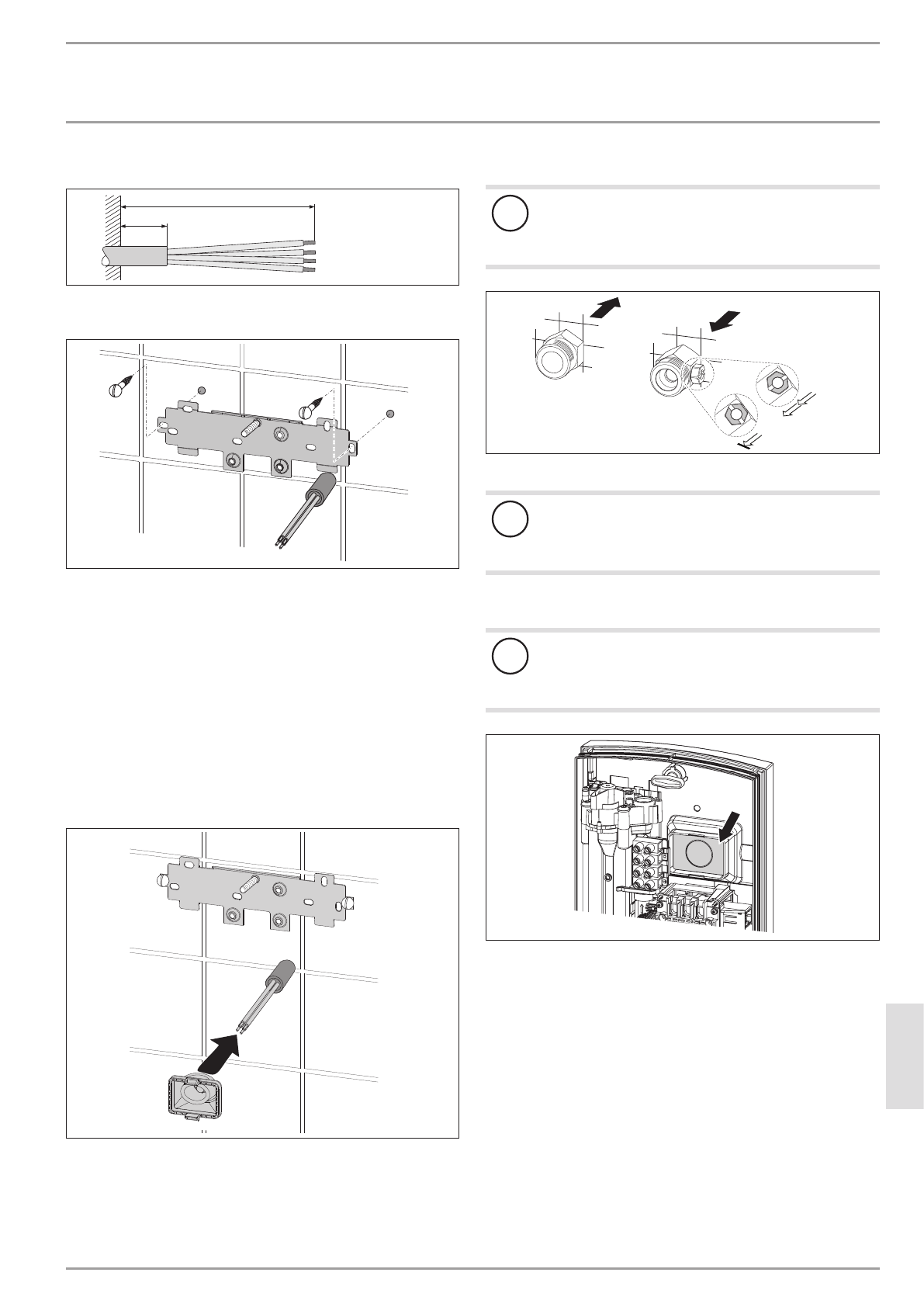

Монтаж

Подготовка кабеля питания

160

≥ 30

26_02_02_0887

Установка настенной монтажной планки

26_02_02_0972

f

f

Разметить места сверления отверстий при помощи

шаблона для монтажа. При подключении прибора

к водопроводу открытого монтажа нужно дополни-

тельно отметить крепежные отверстия в нижней

части шаблона.

f

f

Просверлить отверстия и закрепить настенную

монтажную планку с помощью 2 винтов и 2 дю-

белей (винты и дюбели не входят в комплект

поставки).

f

f

Установить прилагаемую резьбовую шпильку.

f

f

Установить настенную монтажную планку.

Монтаж кабельной втулки

26_02_02_0950

f

f

Смонтировать кабельную втулку. Если поперечное

сечение кабеля превышает 6 ММ², отверстие в ка-

бельной втулке необходимо расширить.

Подключение прибора к системе водоснабжения

!

Материальный ущерб

Все работы по подключению воды и установке

прибора  необходимо  производить  в  соответ-

ствии с инструкцией.

26_02_02_0948

f

f

Поставить прокладку и ввинтить двойной ниппель.

!

Материальный ущерб

Для  уменьшения  потока  запрещено  использо-

вать запорный клапан на линии подачи холод-

ной воды!

Подготовка задней стенки

!

Материальный ущерб

Если по ошибке было выломано не то отверстие

для  кабельной  втулки,  необходимо  использо-

вать новую заднюю стенку.

L

L

L

D0000041893

f

f

Выломать в заданной точке на задней стенке

отверстие для кабельной втулки. При наличии

острых кромок их необходимо чисто обработать

напильником.
